[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Fd211

Le système de la navette Discovery antenne bande Ku, utilisé comme une antenne radar pendant les opérations de rendez-vous et pour transmettre la vidéo et de données depuis et vers le sol par les satellites de communication de la NASA, a subi une défaillance quelconque après que la navette a atteint son orbite lundi. Les ingénieurs sont en plein dépannage, mais le système peut être hors de fonctions pendant la durée de la mission de Discovery.


(tout est en heures france)
MARDI 06.03.2010.FD2

WAKE-up call à 02H21 le 06.04.2010

RMS/OBSS SURVEY OF DISCOVERY TPS BEGINS
07:06

MISSION STATUS BRIEFING
12:00
OBSS BERTH
12:16
RENDEZVOUS TOOL CHECKOUT / CENTERLINE CAMERA INSTALLATION
13:21
ODS RING EXTENSION
15:31
DISCOVERY CREW SLEEP BEGINS
18:21
21
FLIGHT DAY 2 HIGHLIGHTS (replayed on the hour during crew sleep
19:00


Dernière édition par Pierrot le Lun 5 Avr 2010 - 23:53, édité 5 fois

Sidjay

Messages : 17121
Inscrit le : 05/04/2009

Revenir en haut Aller en bas


Super
avatar
tatiana13

Messages : 6102
Inscrit le : 25/06/2009
Age : 74 Féminin
Localisation : galaxie

Revenir en haut Aller en bas


http://spaceflightnow.com/shuttle/sts131/100405launch/index3.html

[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 05kuband_400252

Le système d'antenne a subi une défaillance ce lundi et ne causerait pas de soucis majeurs car d'autre systèmes peuvent être utiliser en remplacement en attendant.
Doc
Doc

Messages : 1591
Inscrit le : 14/03/2010
Age : 37 Masculin
Localisation : Basse-normandie

Revenir en haut Aller en bas


Description du système KU sur le site de la NASA
http://spaceflight.nasa.gov/shuttle/reference/shutref/orbiter/comm/orbcomm/kuband.html

Cliquer sur l'image pour agrandir
[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Redime67
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


Fan de Ducrocq a écrit:sur https://www.forum-conquete-spatiale.fr/usa-f8/sts-131-iss19a-discovery-fil-dedie-au-lancement-t10279-90.htm

Des lingettes géantes pour la station
http://www.rapidcityjournal.com/news/article_b7b1de2a-4017-11df-8911-001cc4c03286.html

Des lingettes humides surdimensionnées qui ont aidé les soldats à l'étranger à se rafraîchir dans les champs de bataille sans douches sont sur le point de s'engager dans une mission plus céleste.
Une cargaison de serviettes Klenz spécialement comprimées et déshydratées est prévue à bord de la navette spatiale Discovery lundi pour une utilisation par les astronautes américains à bord de la Station spatiale internationale.
Les astronautes peuvent déchirer les emballages en papier, verser 12cl d'eau sur la lingette de 60 x 90 cm et être prêt à nettoyer en quelques secondes.

Démonstration avec cette vidéo (après la pub ):
http://www.keloland.com/videoarchive/index.cfm?VideoFile=040510space

[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn492 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn493

[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn494 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn495

Et celle-ci:
http://www.ksfy.com/news/local/90053772.html?video=YHI&t=a

[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn511 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn512


Dernière édition par Fan de Ducrocq le Sam 10 Avr 2010 - 9:49, édité 2 fois
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


La panne du système KU ne permettra pas la transmission en direct des images de l'inspection du revêtement thermique de la navette.
La transmission s'effectuera après l'arrimage avec ISS.
[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn498

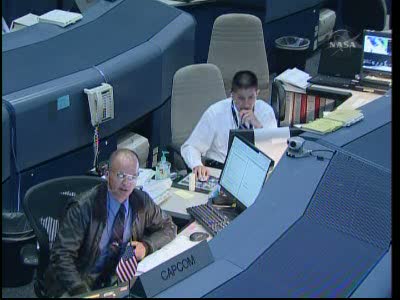

Capcom : Sturkow conversant avec Yamasaki (voix reconnaissable entre toutes )
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


Sur SPACE-MULTIMEDIA
STS-131 - Flight Day 1 Highlights (138 Mo )
http://www.space-multimedia.nl.eu.org/index.php?option=com_content&view=article&id=5806:sts-131-flight-day-1-highlights&catid=1:latest
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn499 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn501
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn502 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn503
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn504 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn505

[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn506 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn507
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


Programme de la journée
[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn508
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn509 [STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Vlcsn510
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


On a quand même des images du scan du bouclier ? Je croyais qu'ils devaient attendre d'être à l'ISS pour les transmettre ?
Sinon le vrai problème posé par le dysfonctionnement de l'antenne Ku-band, ce n'est pas tant la transmission de données vers la terre, que le fait que c'est un des moyens de positionnement dans l'espace le plus utilisé durant une mission, surtout pendant les phases de rendez-vous. Sans elle, la navette n'a pas de moyen de se repérer directement par rapport à une cible et est obligée de continuer ses calculs de positionnement en 3D par rapport aux étoiles dans l'espace (système logé dans le nez de la navette et ouvert une fois en orbite), de recevoir en temps réel par une autre antenne, l'estimation de position de la cible (ici l'ISS) calculée par le même moyen (donc chaque système fait sa propre erreur de positionnement, les deux erreurs se cumulent) et ensuite de calculer une trajectoire (encore des erreurs) à partir de ces données. Donc, un système qui était fait pour avoir des données redondantes (celles dont je viens de parler, comparées régulièrement aux données radar de la Ku-band) et un système d'alignement minimisant les erreurs. Là, les astronautes vont devoir faire sans. C'est faisable mais beaucoup plus complexe, et soumis à des erreurs plus importantes. Les ingés au sol vont donc plus régulièrement surveiller les erreurs d'alignement des deux appareils en RDV pour compenser notamment.
L'équipage est bien entendu entrainé à ce genre de panne (qui est même prévue dans les checklist de rendez-vous tellement le système est crucial quand il fonctionne), mais ça ne va pas leur faciliter la tâche.
Nephi
Nephi

Messages : 918
Inscrit le : 10/09/2008
Age : 45 Masculin
Localisation : Paris

Revenir en haut Aller en bas


Des test pour corriger le problème se sont solder sans succès :

http://www.nasaspaceflight.com/2010/04/sts-131-fd2-inspections-without-ku-capability/
Doc
Doc

Messages : 1591
Inscrit le : 14/03/2010
Age : 37 Masculin
Localisation : Basse-normandie

Revenir en haut Aller en bas


Nephi a écrit:On a quand même des images du scan du bouclier ? Je croyais qu'ils devaient attendre d'être à l'ISS pour les transmettre ?
Ce que nous voyons ne sont que de banales images TV, pas des images ou données de haute définition qui elles demandent une bande passante élargie.
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 72 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


Oui, c'est ce que j'avais conclu aussi après avoir posté. Ce qui est étonnant cependant, c'est que même les images TV sont usuellement transmises par la KU. C'est curieux qu'ils choisissent d'occuper un autre canal "normal" (probablement S-band) entièrement avec ce genre d'images.
Nephi
Nephi

Messages : 918
Inscrit le : 10/09/2008
Age : 45 Masculin
Localisation : Paris

Revenir en haut Aller en bas


C'était déjà arrivé ce genre de pannes durant d'autres mission Sts?
avatar
Sidjay

Messages : 17121
Inscrit le : 05/04/2009
Age : 43 Masculin
Localisation : R.P

Revenir en haut Aller en bas


Ils avaient eu peur sur STS 126 mais le radar de RDV a fini par fonctionner quand même, mais sur STS 92 par exemple, le radar ne fonctionnait pas. Donc ils ont déjà vu ce genre de panne, les procédures existent. Mais juste "ce genre" : pas "exactement" la même. Donc ils continuent de chercher ce qui pourrait être l'origine du problème, mais comme ils n'y croient pas trop, ils prévoient d'emblée d'utiliser les procédures star tracker (sans radar) pour le RDV. Mais la panne de STS 131, même si ses conséquences sont similaires à STS 126 et STS 92, semble ne pas être la même (voir interview du flight director : http://www.space-multimedia.nl.eu.org/index.php?option=com_content&view=article&id=5807 )
Nephi
Nephi

Messages : 918
Inscrit le : 10/09/2008
Age : 45 Masculin
Localisation : Paris

Revenir en haut Aller en bas


Va falloir qu'ils fassent avec
Ra
Ra

Messages : 511
Inscrit le : 26/06/2009
Age : 32 Masculin
Localisation : Poitiers

Revenir en haut Aller en bas


Merci nephi!
avatar
Sidjay

Messages : 17121
Inscrit le : 05/04/2009
Age : 43 Masculin
Localisation : R.P

Revenir en haut Aller en bas


Nephi a écrit:Oui, c'est ce que j'avais conclu aussi après avoir posté. Ce qui est étonnant cependant, c'est que même les images TV sont usuellement transmises par la KU. C'est curieux qu'ils choisissent d'occuper un autre canal "normal" (probablement S-band) entièrement avec ce genre d'images.
Les images TV par le S-band ne sont transmises qu'à raison d'une image toutes les 5 secondes environ. Le débit n'est pas suffisant pour de la vidéo ou alors en des points particuliers de l'orbite ? Car avant d'équiper la flotte des navettes d'une telle antenne (qui n'en étaient pas équipés au départ), comment les communications vidéos étaient transmises au sol en temps réel ?

VONFELD
Vonfeld
Vonfeld

Messages : 2599
Inscrit le : 07/03/2007
Age : 57 Masculin
Localisation : Achern ( Allemagne )

Revenir en haut Aller en bas


12:36 06.04.2010 FD2

[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Sans_244

[STS-131 / ISS19A] Discovery : déroulement de la mission - Page 2 Sans_245
avatar
Sidjay

Messages : 17121
Inscrit le : 05/04/2009
Age : 43 Masculin
Localisation : R.P

Revenir en haut Aller en bas


A haute vitesse, le lien S-band permet en montant un taux de 72 kbps, et en descendant du 192 kbps. Là-dedans il faut coller une (ou deux) liaison(s) vocale(s) (32kbps chaque), du Doppler bi-directionnel et de la télémétrie descendante (128kbps). On peut désactiver certaines fonctions (notamment ne conserver qu'une seule ligne vocale au lieu de deux) pour envoyer d'autres données. Mais la position dans l'orbite ne change rien : le système a été conçu pour que la navette puisse être reliée 99% du temps quelque soit son attitude et sa position à l'aide de plusieurs antennes redondantes, soit via TDRS, soit directement au sol.
Donc la vidéo est possible en S-band (ils l'utilisaient dès les essais apollo pour de la vidéo si je me souviens bien), c'est juste que là ils font le choix de ne pas encombrer la bande passante avec que la vidéo et conservent les données essentielles et la voix. D'où le fait qu'on ait des still au lieu de vidéo.
Nephi
Nephi

Messages : 918
Inscrit le : 10/09/2008
Age : 45 Masculin
Localisation : Paris

Revenir en haut Aller en bas


Est ce que dés leur accouplement a l'iss ils retrouverons un haut débit, ou est ce que tout ce qui part depuis la navette sera toujours transmis par S-band a cause de l'avarie du système KU?
avatar
Sidjay

Messages : 17121
Inscrit le : 05/04/2009
Age : 43 Masculin
Localisation : R.P

Revenir en haut Aller en bas


L'ISS a un système Ku-band donc une fois arrimés à l'ISS ils retrouveront (normalement, sauf autre souci) le haut-débit. C'est d'ailleurs pour cette raison qu'ils envisagent de faire la deuxième inspection du bouclier, pendant la période où la navette sera accouplée à l'ISS et pas après comme c'est le cas usuellement.
En revanche, une fois séparée de l'ISS, pour le retour, la navette sera de nouveau restreinte aux transmissions par S-band, sauf si les ingés ont trouvé une solution d'ici là :)
Nephi
Nephi

Messages : 918
Inscrit le : 10/09/2008
Age : 45 Masculin
Localisation : Paris

Revenir en haut Aller en bas


http://spaceflightnow.com/shuttle/sts131/100405fd2/index2.html

40 gigaoctets de donnée seront télécharger après l'amarrage mercredi matin en attendant que le problème puisse trouver une bonne issue.

D'après l'article, un processus de conversion de fichier où ils obtiennent des fichiers vidéo et les mettent sur une bande et les convertisses en fichier numérique qu'ils téléchargeront une fois amarrés à la Station spatiale Internationale.
Doc
Doc

Messages : 1591
Inscrit le : 14/03/2010
Age : 37 Masculin
Localisation : Basse-normandie

Revenir en haut Aller en bas
