MessageSujet: Re: Vostok 1   Sam 19 Fév 2011 - 7:12

Go to work.
Bye.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
L'auteur de ce message est actuellement banni du forum - Voir le message
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Sam 19 Fév 2011 - 17:20

Ca y est l'intérieur est enfin terminé. Comme promis je poste quelques photos prises en extérieur pour avoir un peu plus de lumière.













Je débute à présent le compartiment des instruments. Sur la maquette Revell existe, pour la partie reliée à la sphère, un bas-relief censé représenté le fourmillement de câbles et d'instruments disposés tout autour de ce cône. Ce bas relief est une douce plaisanterie qui ne reflète que de façon très lointaine la complexité de ce système. Il était donc urgent de tout supprimer et de supprimer également la partie basse de ce cône qui lui permet de s'emboîter dans le troisième étage de la Zémiorka. Une légère application d'apprêt permet de vérifier que la surface est maintenant parfaitement lisse. Enfin les deux parties du cône supérieur sont collées englobant du coup le cône inférieur où figurera la rétrofusée pour la désorbitation et les radiateurs.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Mer 23 Fév 2011 - 15:04

La structure du compartiment des instruments est maintenant terminée, il ne reste plus qu'à commencer les détails.













Dernière édition par Lunokhod 2 le Jeu 10 Mar 2011 - 0:03, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Sam 5 Mar 2011 - 19:25

Les radiateurs sont maintenant terminés. Ils ont été fabriqués à partir de bristols dans lesquels sont découpés les passages pour les fluides. Le tout est recouvert de bare metal foil ce qui donne à la fois l'aspect brillant et permet de faire ressortir les détails en relief. Avant de continuer sur les détails, j'ai percé les deux parties du Vostok d'un trou de 1 cm afin d'y faire passer le socle. Il s'agit d'un socle de marque "mystands" similaire à celui utilisé sur le site de Realspace pour le CSM au 1/48. Il semble malheureusement que le site ne fonctionne plus (voir http://www.realspacemodels.com/html/apollo_csm.html)







Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Jeu 10 Mar 2011 - 0:02

Petite difficulté imprévue, je me suis aperçu que le tronc de cône formant la base du compartiment des instruments était trop allongé sur la maquette Revell. De plus la base avait un diamètre trop petit pour accueillir la tuyère de rétrofreinage. Il a fallu donc ruser; j'avais deux solutions, soit refaire un cône et recommencer les radiateurs, soit raccourcir les radiateurs de façon à reculer la tuyère de rétrofreinage et lui donner ainsi un diamètre max plus élevé et correspondant plus à la réalité. J'opte donc pour la seconde solution beaucoup plus rapide si je veux terminer dans les temps avant le 12 avril. Finalement le résultat en terme de dimension est très satisfaisant.

Je construit ensuite les antennes qui viennent s'appuyer entre les radiateurs. Reste maintenant à terminer les câblages de cette partie et les antennes fixées sur la tuyère de freinage. Ce sera à partir de demain.





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Mr-Bibi




Masculin Nombre de messages : 16
Age : 27
Localisation : bordeaux
Date d'inscription : 09/03/2011

MessageSujet: Re: Vostok 1   Jeu 10 Mar 2011 - 13:43

superdbe lunokhos. tu redonne envie a certaine personne de refaire du modelisme ^^

vivement que tu l ais finis !!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Ven 11 Mar 2011 - 23:18

Je viens de terminer la partie propulsive / radiateur du Vostok 1. J'avais pour but de la terminer ce week-end. Pari tenu avec même une heure d'avance sur le week-end. Demain je commence la partie instruments. Pas mal de petites pièces à assembler mais finalement moins compliqué que je ne le pensais.

La troisième photo montre montre le module côté ombilical puis en tournant côtés écoutille, parachute et Vzor.













Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Le zouave




Masculin Nombre de messages : 113
Age : 43
Localisation : Pays-Bas
Date d'inscription : 31/12/2010

MessageSujet: Re: Vostok 1   Sam 12 Mar 2011 - 0:06

Je dis : bravo !
J'ai moi-même essayé il y a bien longtemps d'ajouter des détails à la maquette Ogoniok du Vostok, mais le résultat était à des années-lumières en dessous de celui-ci !
Bonne continuation !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Dim 13 Mar 2011 - 17:26

J'ignore quel est le but exact de cette pièce mais je soupçonne qu'il puisse s'agir d'une valve de remplissage des réservoirs. Toujours est-il que la pièce fournie avec la maquette n'a qu'une lointaine ressemblance avec la pièce réelle et qu'il a fallu tout refaire. Sur la première photo figure la technique de fabrication de la pièce et la pièce d'origine pour comparaison. Afin de donner un aspect réaliste la pièce est recouverte de bare-metal foil aluminium mat.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Mar 15 Mar 2011 - 9:56

Je continue les détails de la partie médiane du vostok. Pour les câbles électriques j'utilise du simple fil peint de la bonne couleur. Ce qui est plus facile à manier que le fil de fer utilisé jusqu'à présent. Pour les gros connecteurs chaque fil est collé individuellement dans son connecteur avec de la super glue et la torsade tient également avec de la super glue, il suffira de la couper à la bonne dimension au moment du montage.





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Mer 16 Mar 2011 - 12:31

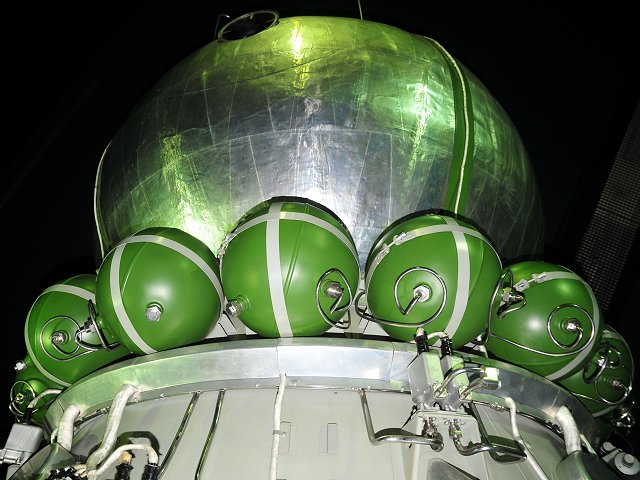

Photo sur la contruction des réservoirs entourant le compartiment des instruments. Tout d'abord les sphères présentes avec la maquette sont inutilisables. Pour deux raisons, la première est que chaque sphère est positionnée avec les sangles de maintien à l'horizontale par rapport au compartiment alors que dans la réalité ces sangles sont perpendiculaires au compartiment. La deuxième raison est que chaque sphère est trop petite, le diamètre est de 13 mm alors qu'il doit être de 15 mm au 1/24. J'ai donc commandé des billes en bois de 15 mm sur internet.

Après passage de peinture verte, un fil de fer planté et collé dans la sphère va permettre de la positionner correctement sur le support. Les sangles blanches sont réalisées avec du chaterton blanc recouvert ensuite par une languette d'aluminium adhésif et le tour est joué.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Tezio




Nombre de messages : 1852
Age : 62
Localisation : Toulouse
Date d'inscription : 16/02/2006

MessageSujet: Re: Vostok 1   Jeu 17 Mar 2011 - 7:10

Salut Vincent,
J'arrive un peu aprés la bataille, mais pour tous, j'ai trouvé ça hier soir.


Je ne l'avais pas encore vu.
Superbe maquette. On est pas mal ici à être impatient de la voir le 12 avril.
Tezio
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Jeu 17 Mar 2011 - 9:46

Un peu tard pour la cabine certe mais excellent, je prends et constate que je suis dans le vrai pour l'agencement intérieur. J'ai commencé à faire le tour du compartiment des instruments. J'espère réussir à dépasser le quart de tour d'ici la fin du week-end. Ce n'est pas très compliqué mais il y a beaucoup de fils de toutes sortes et cela prend du temps.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Lun 21 Mar 2011 - 9:06

Le vostok a bien avancé ce week-end. J'avais pour objectif de terminer un quart de tour du compartiment des instruments. J'ai finalement terminé le quart de tour en question et j'ai poursuivi jusqu'au 1/2 tour.


Premier quart de tour terminé, côté ombilical


Début du deuxième quart de tour, côté Vzor


Deuxième quart de tour terminé, côté Vzor
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Jeu 24 Mar 2011 - 16:02

Début de construction des détails du compartiment instrument côté parachute

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Pim




Masculin Nombre de messages : 911
Age : 30
Localisation : Toulouse
Date d'inscription : 24/09/2005

MessageSujet: Re: Vostok 1   Jeu 24 Mar 2011 - 18:46

Superbe vincent !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Ven 25 Mar 2011 - 22:15

Et voici la suite, 3/4 de tour terminé, vivement la fin du compartiment des instruments.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Tezio




Nombre de messages : 1852
Age : 62
Localisation : Toulouse
Date d'inscription : 16/02/2006

MessageSujet: Re: Vostok 1   Ven 25 Mar 2011 - 22:41

Comme on dit chez moi : T'assure mon garçon !
C'est beau !
Tezio
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Sam 26 Mar 2011 - 22:31

Venant de toi Serge, je le prend comme un compliment (je l'aurais pris d'un autre également mais connaissant ton expertise cela me touche encore plus). Encore une semaine pour terminer le compartiment des instruments et après on termine le sharik et le siège éjectable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
spacemodel13




Masculin Nombre de messages : 354
Age : 37
Localisation : Marseille
Date d'inscription : 18/05/2008

MessageSujet: Re: Vostok 1   Sam 26 Mar 2011 - 22:43

BLUFFANT de réalisme !!!
continue
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.spacemodel13.fr
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Mar 29 Mar 2011 - 9:53

Bonjour à tous,

Début des travaux sur le 4ème quart de tour du compartiment des instruments. Malheureusement je suis obligé de m'arrêter quelques jours. Je suis actuellement en mission à Pékin dans le cadre d'une réunion annuelle des gestionnaires de fréquences (dont je suis) des diverses agences spatiales de la planète et donc à l'invitation de l'agence spatiale chinoise. Bref assez parlé boulot mais c'est important quand même car quand je pars j'ai toujours un morceau de maquette avec moi. Le compartiment des instruments avec toutes ses antennes étant trop difficile à transporter en bagage à main. J'ai opté pour le sharik sur lequel je compte travailler jusqu'à la fin de la semaine pour reprendre le reste dès que je rentre ce week-end.

Un petit bout du compartiment des instruments avant de partir :



Début des hostilités pour le sharik. La grande question est de savoir quelle est l'allure de la sphère, marron, quadrillage hexagonal blanc ou recouvert d'un revêtement aluminisé façon CM d'Apollo. J'ai envie de répondre les trois mon général. Après avoir fait quelques recherches sur la question et avoir vu et touché les vraies capsules Vostok dont Vostok 1. Je suis convaincu que la capsule était à la fois marron (le bouclier thermique) recouverte ensuite d'une couverture blanche avec des motifs hexagonaux et ensuite d'un revêtement aluminisé. Il semble d'ailleurs que les soviétiques aient abouti à cet aspect final en procédant par palier. Ils ont d'abord testé des Vostok seulement avec le bouclier thermique, celui-ci était alors marron (remarquez également la forme hexagonale déjà présente):



Il est possible que le seul bouclier thermique n'ait pas été suffisant pour assurer une bonne température à l'intérieur du Vostok, d'ou la couverture blanche qui vient s'ajouter mais qui ne figure pas au sommet du sharik.



Comme cela n'est peut-être pas encore suffisant un revêtement aluminisé vient recouvrir le tout avec un motif particulier qu'il conviendra de reproduire sur la maquette.



Une vue détaillée du revêtement de Vostok 1 montre bien la superposition de ces trois couches. J'en conclue donc que le Vostok devait avoir une allure aluminisé tout comme les Voskhod et les Photon actuels.



Avant de débuter l'application du revêtement il s'agit de corriger deux défauts de la maquette, tout d'abord rehausser la trappe au niveau du Vzor, elle est en effet trop basse par rapport aux deux autres (écoutilles et trappe du parachute) et ensuite à l'aide d'une petite mèche faire quelques creux qui simuleront les boulons de fixation de chaque trappe. A noter également que les sangles qui retiennent le sharik et qui apparaissaient en gros relief sur la maquette ont été limées de façon à installer des sangles ayant une épaisseur plus raisonnable et réaliste. Les marques noires correspondent aux limites des bandes aluminisées qui seront fixées.




Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
diegoch




Masculin Nombre de messages : 31
Age : 42
Localisation : Proche de Nantes
Date d'inscription : 08/10/2010

MessageSujet: Re: Vostok 1   Mer 30 Mar 2011 - 15:14

impressionnant, ta dextérité et ta compétence me laissent sans voix. amour
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Mer 30 Mar 2011 - 21:41

Première pose du revêtement thermique suivant le motif du Vostok à l'aide de bare-metal foil (matte aluminium).

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Dim 3 Avr 2011 - 12:16

Suite et fin du compartiment des instruments terminé. Le Sharik est quasiment fini mais il faut encore que je trie mes photos avant de vous les proposer. Encore un peu de patience.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Dim 3 Avr 2011 - 12:49

Comme sur le véritable Vostok les motifs se superposent légèrement. En fait comme sur la photo suivante le montre tous les motifs sont identiques pour une bande donnée. Sachant que l'on affaire à une sphère, un des diamètres de la bande est forcément plus petit que l'autre d'où la superposition obligatoire des motifs.



La tâche suivante fut de couvrir les portes d'accès qui présentent un motif différent. Ceci fait ainsi que le reste de la sphère, il ne restait plus qu'à coller celle-ci sur le compartiment des instruments.





Une fois la sphère installée sur le compartiment des instruments, il faut proprement la fixer en ajoutant les sangles qui la maintenaient en place. Les sangles originales de la maquette étant trop épaisses et pas assez larges, il a fallu en faire de nouvelles. J'ai tout de même gardé les antennes qui me semblent légèrement trop épaisses mais sans être inutilisables et surtout qui facilitent le montage sur la sphère où les encoches sont déjà présentes. Il ne reste plus maintenant qu'à faire l'ombilical, l'écoutille et le siège éjectable. On tient le bon bout.





Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://spacemodels.nuxit.net/
Lunokhod 2




Masculin Nombre de messages : 766
Age : 58
Localisation : St Orens de Gameville
Date d'inscription : 12/03/2006

MessageSujet: Re: Vostok 1   Lun 4 Avr 2011 - 0:03

Dernier post de la journée, je pose l'ombilical. Il a fallu tout refaire, le diamètre de la casserole étant de 22 mm au lieu de 10 sur la maquette Revell et l'omblical lui même d'une largeur de 8 mm au lieu de 5 sur la maquette. L'ombilical est recouvert de bare metal foil et la casserole de papier alu peint ensuite en blanc
