MessageSujet: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyVen 8 Avr 2011 - 2:49

C'est ce qui sugéré dans l'article "The flight of the Big Bird (part 4)" de Dwayne A. Day, du 28 mars, dans :
The Space Review ---> http://www.thespacereview.com/article/1809/1

Les 20 sat. espion KH-9 du National Reconnaissance Office ont été lancés entre 1971 et 1986 depuis le SLC-4E  de Vandenberg AFB au moyen de Titan-3D et Titan-34D.
Ils possèdent 4 capsules principales pour la récupération des films contrairement à leurs successeurs KH-11 KENNAN (ou KRYSTAL) qui retransmettent leurs données.
Le KH-9 mesure plus de 16 mètres de long pour 3 de diamètre.
La dernière mission (1220) s'est terminée catastrophiquement par l'explosion spectaculaire de la Titan-34D, 16 secondes seulement après le lancement.
C'était le 18 avril 1986.  1986, l'année noire pour le spatial US après Challenger en janvier et autre destruction en mai (Delta - GEOS-G) !
PS : Tchernobyl, c'était aussi en 1986, le 26 avril.

Key Hole (satellites de reconnaissance) 1268d    Key Hole (satellites de reconnaissance) 1268e
Crédit :  USAF

Il est dit que sur un bon film de l'USAF, il est possible de distinguer brièvement le "Big Bird" au moment où la coiffe est arrachée !
Les restes de la Titan sont enterrés quelque part à Groom Lake dans le désert du Nevada.
Voir l'article "Death of a monster" ---> http://www.thespacereview.com/article/1268/1

Il se trouve que les photos des KH-9 / KH-11 ne dépassent pas le summun de la finesse, car celles prises par les KH-8 (advanced) GAMBIT avaient déjà montré la
limite de ce que le NRO peut obtenir actuellement, soit des détails de 6,3 cm (2,5 pouces) ... comme la taille d'une balle de baseball !
Du moins officieusement, ce qui fait tomber le mythe comme quoi les sat. espions US pouvaient lire la Pravda sur la Place Rouge !  non
Même les gros titres ne le seraient pas !

Par contre, bien avant l'Iran, le NRO pouvait obtenir pas mal d'infos sur nos usines
d'enrichissement d'uranium comme celle de Pierrrelatte vu par un KH-7 en 1967 :

Key Hole (satellites de reconnaissance) 1279a

De Gaulle n'aurait pas apprécier, j'imagine !

Pour en revenir à la déclassification des programmes du NRO, le premier fut CORONA en 1995 par ordre signé du président  Bill Clinton.
Suivi en 2002 de la plupart des images des KH-7 GAMBIT + celles des caméras de cartographie de 12 des KH-9 qui en étaient équipées.

Les programmes complets KH-7 et KH-9 pourraient donc bien être complètement révélés à l'occasion du 50ème anniversaire du NRO en septembre prochain :
http://nro.gov/50thAnniv/articles/50th_flyer_6-14-10_%282%29.pdf
Voir l'article : "A paler shade of black" ---> http://www.thespacereview.com/article/1699/1

Key Hole (satellites de reconnaissance) 1809aa

PS : On imagine sans peine les budgets pharaoniques du DoD à voir la taille et le nombre de KH-9/KH-11 lancés sachant qu'un seul d'entre eux doit représenter pas
loin d'un Hubble Space Telescope dont la gestation a été précédée d'un longue bataille budgétaire.  Son successeur JWST se fait d'ailleurs attendre !
...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Henri
Modérateur
Modérateur

Henri

Masculin Nombre de messages : 4636
Age : 63
Localisation : Strasbourg, France
Date d'inscription : 22/09/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyVen 8 Avr 2011 - 23:29

Les derniers et plus gros NROL ne doivent pas non plus être piqués des hannetons d'un point de vue budgétaire, on parle d'antennes destinées à l'interception des communications dont les diamètres iraient de 36 à 50 m... De vrais "petits" radiotélescopes, mais tournés vers la Terre...

_________________
Les fous ouvrent les voies qu'empruntent ensuite les sages. (Carlo Dossi)
Key Hole (satellites de reconnaissance) 1458782828-discovey2001-terre
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://goo.gl/GrrJMb
Buddy


Buddy

Masculin Nombre de messages : 287
Age : 55
Localisation : Paris
Date d'inscription : 28/12/2010

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptySam 9 Avr 2011 - 8:10

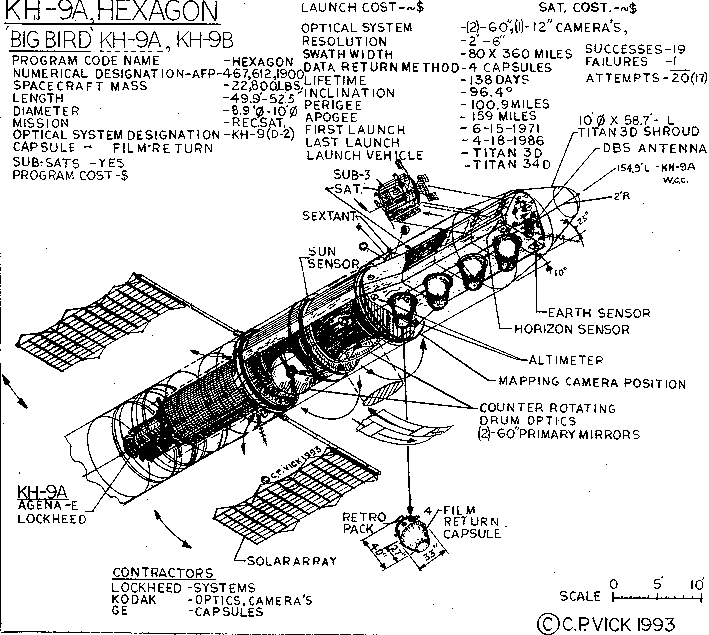

Le fameux Charles Vick avait déja publié il y a 17 ans sa vision de ce monstre. L'expérience a prouvé qu'il ne se trompait jamais dans ses croquis.

Key Hole (satellites de reconnaissance) Kh9a10

Enfin quand même il les a rectifié plusieurs fois depuis.

http://www.globalsecurity.org/space/systems/kh-9-schem.htm
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mustard
Admin
Admin

Mustard

Masculin Nombre de messages : 27040
Age : 49
Localisation : Rouen/Normandie
Date d'inscription : 16/09/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptySam 9 Avr 2011 - 10:34

Vu la taille imposante des KH11, et leur orbite qui traine entre 300 et 500km, je suis surpris qu'aucun amateur n'ait tenté de les filmer ou photographier depuis le sol. Il n'est pas rare de voir des suivis de ISS et la navette alors pourquoi pas ces sat espions dont la forme reste toujours une estimation
Key Hole (satellites de reconnaissance) Isslegault_0
L'ISS et la navette Discovery vues le 28 février 2011, avec un
télescope de 250 mm. Discovery est vue de derrière sur l'image de
gauche, et de dessous sur celle de droite. Un film est également visible
sur www.astrophoto.fr. Crédit : T Legault.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.forum-conquete-spatiale.fr
Buddy


Buddy

Masculin Nombre de messages : 287
Age : 55
Localisation : Paris
Date d'inscription : 28/12/2010

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptySam 9 Avr 2011 - 10:48

Si si un astronome amateur hollandais (Ralf Vandenbergh, ça ne s'invente pas...) a fait les photos suivantes:

Key Hole (satellites de reconnaissance) Vandeb10

Mais plusieurs autres amateurs doutent qu'il s'agisse bien d'un KH-11, soit parce qu'il parait un peu petit, soit parce qu'il semble qu'il s'agisse d'Hubble. Je ne serait pas surpris qu'un KH-11 soit d'une manière ou d'une autre, enrobé d'un revêtement sombre voire 'furtif' et donc difficile à observer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Mustard
Admin
Admin

Mustard

Masculin Nombre de messages : 27040
Age : 49
Localisation : Rouen/Normandie
Date d'inscription : 16/09/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptySam 9 Avr 2011 - 12:49

Pas mal. Ca donne une bonne idée meme si ce n'est pas très clair. Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.forum-conquete-spatiale.fr
Paolo


Paolo

Masculin Nombre de messages : 629
Age : 47
Localisation : 43° 35' 53" N 1° 26' 35" E
Date d'inscription : 10/12/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: KH-7 GAMBIT et KH-9 HEXAGON "de-secretisés"   Key Hole (satellites de reconnaissance) EmptySam 17 Sep 2011 - 21:50

aujourd'hui le National Reconnaissance Office a enlevé le secret sur deux programmes de satellites espions optiques des années 60, 70 et 80, le KH-7 GAMBIT et KH-9 HEXAGON.
voir aussi http://thespacereview.com/article/1927/1
je viens de recevoir des photos des deux satellites exposés à Washington. je ne peux pas les partager sur le forum mais je peux vous dire qu'ils ressemblent bien à ce qu'on s'attendait. par contre, vu en photo, pour sa taille et sa forme, le KH-9 ressemble à un wagon ferroviaire!


Dernière édition par Paolo le Sam 17 Sep 2011 - 22:13, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Paolo


Paolo

Masculin Nombre de messages : 629
Age : 47
Localisation : 43° 35' 53" N 1° 26' 35" E
Date d'inscription : 10/12/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptySam 17 Sep 2011 - 22:12

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Skyboy


Skyboy

Masculin Nombre de messages : 2111
Age : 38
Localisation : 46°48'N-71°23'O
Date d'inscription : 05/10/2006

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyDim 18 Sep 2011 - 14:32

Bel engin, mais ils disent dans l'article qu'il manque les panneaux solaires, que quelques optiques ont été retirées et que des fenêtres y ont été percées pour que le public puisse voir à l'intérieur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.forum-conquete-spatiale.fr/presentation-des-membres-f
Paolo


Paolo

Masculin Nombre de messages : 629
Age : 47
Localisation : 43° 35' 53" N 1° 26' 35" E
Date d'inscription : 10/12/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyDim 18 Sep 2011 - 14:41

ici vous pouvez trouver des centaines de documents et d'images des GAMBIT et HEXAGON
http://www.nro.gov/foia/declass/HEXAGON.html
en particulier, un "fact sheet" http://www.nro.gov/history%5Ccsnr%5Cgambhex%5CHex_fact_sheet.pdf qui montrele KH-9 en orbite. et une image impressionnante du prototype de qualification systèmes du KH-9 http://www.nro.gov/foia/declass/GAMHEX/HEXAGON/27.PDF
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Raoul


Raoul

Masculin Nombre de messages : 1554
Age : 62
Localisation : Anvers, Belgique
Date d'inscription : 01/10/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Hexagon, le satellite espion qui aurait déterminé le volume et la masse emportable de la Navette    Key Hole (satellites de reconnaissance) EmptyLun 31 Oct 2011 - 20:41

Déclassifié!

Et Phil Pressel, le concepteur du système panoramique est d'origine belge!

[Admin Sidjay]: Message fusionné avec le sujet dédié.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://membres.multimania.fr/astroraoul/
Raoul


Raoul

Masculin Nombre de messages : 1554
Age : 62
Localisation : Anvers, Belgique
Date d'inscription : 01/10/2005

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyLun 31 Oct 2011 - 22:47

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://membres.multimania.fr/astroraoul/
David L.
Modérateur
Modérateur

David L.

Masculin Nombre de messages : 15966
Age : 45
Localisation : Troisième planète
Date d'inscription : 16/08/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: KH-8 Gambit   Key Hole (satellites de reconnaissance) EmptyJeu 30 Aoû 2018 - 14:26

Un reportage de CNN sur les employés de Kodak qui travaillaient sur les films photographiques des satellites de reconnaissance KH-8 Gambit.

Pour photographier certaines cibles, la caméra ne pouvant être mise en mouvement pour compenser le déplacement, c'est le film qui bougeait !  eek

https://edition.cnn.com/videos/us/2018/08/27/kodak-spy-satellite-gambit-program-cold-war-soviet-union-declassified-orig.cnn/video/playlists/declassified-mike-rogers/


Dernière édition par David L. le Lun 18 Fév 2019 - 22:55, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

David L.

Masculin Nombre de messages : 15966
Age : 45
Localisation : Troisième planète
Date d'inscription : 16/08/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyJeu 27 Sep 2018 - 21:21

L'antenne de Simferopol, en URSS, vue par un KH-9 en septembre 1982 :
https://twitter.com/NatReconOfc/status/1045387597726584832
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

David L.

Masculin Nombre de messages : 15966
Age : 45
Localisation : Troisième planète
Date d'inscription : 16/08/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyJeu 25 Oct 2018 - 16:32

Baïkonour, vu en août 1984 par un KH-9 :

_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)


Dernière édition par David L. le Mar 6 Nov 2018 - 21:16, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

David L.

Masculin Nombre de messages : 15966
Age : 45
Localisation : Troisième planète
Date d'inscription : 16/08/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyJeu 25 Oct 2018 - 16:39

Le radar de sary Shagan, vu le 28 mars 1967 par un KH-7 :

_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)


Dernière édition par David L. le Mar 6 Nov 2018 - 21:18, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

David L.

Masculin Nombre de messages : 15966
Age : 45
Localisation : Troisième planète
Date d'inscription : 16/08/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyMar 6 Nov 2018 - 20:45

La fabrique de munitions et d'explosif de Kemerovo, en URSS, vue par un KH-8 le 3 août 1966 :

_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

David L.

Masculin Nombre de messages : 15966
Age : 45
Localisation : Troisième planète
Date d'inscription : 16/08/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyLun 18 Fév 2019 - 22:54

Documentaires sur les programmes Gambit et Hexagon :




_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Keyhole


Keyhole

Masculin Nombre de messages : 208
Age : 73
Localisation : Région lyonnaise
Date d'inscription : 30/01/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyMar 19 Fév 2019 - 2:06

Dans l'article "Above Top Secret: the last flight of the Big Bird" sorti très tôt ce matin sur le site "The Space Review", Dwayne D. Day relate ce que devait être la mission ultra-secrète du dernier Big Bird.

Hélas! tout est parti en fumées.

Mais à lire absolument pour qui veut en savoir plus à cette adresse:

http://www.thespacereview.com/article/3662/1







KH208
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliezekat




Masculin Nombre de messages : 105
Age : 43
Localisation : France
Date d'inscription : 12/04/2017

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyDim 24 Fév 2019 - 13:28

La ressemblance de KH-11 et ses successeurs de la même série jusqu'à aujourd'hui avec Hubble n'est pas une coïncidence.

En effet, le bâti structurel, les optiques (miroirs et lentilles), et le système d’asservissement pour stabiliser le pointage ont été construits par les mêmes entreprises que pour Hubble.

Quand on critique le cout de Hubble ou du JWST, on devrait avoir à l'esprit que le DoD en 20 ans a envoyé pas moins d'une dizaine de KH-11 en orbite.

Les différences concernent les caméras, capteurs, et unités de pré-traitement des images qui proviennent de laboratoires civiles ou publiques. Lors du lancement il y avait un instrument fourni par l'ESA (qui a été remplacé depuis lors) pour que les chercheurs européens gagnent un accès privilégié aux données.

Enfin du temps où la Nasa hésitait entre remplacer Hubble par un téléscope équivalent ou d'un genre nouveau (qui deviendra le JWST), le DoD avait remis à l'agence des backups inutilisés de KH-11.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

David L.

Masculin Nombre de messages : 15966
Age : 45
Localisation : Troisième planète
Date d'inscription : 16/08/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyDim 24 Fév 2019 - 15:03

oliezekat a écrit:

Enfin du temps où la Nasa hésitait entre remplacer Hubble par un téléscope équivalent ou d'un genre nouveau (qui deviendra le JWST), le DoD avait remis à l'agence des backups inutilisés de KH-11.

Non, les deux miroirs de 2,4 m de diamètre donnés à la NASA par le DoD l'ont été très longtemps après que le programme JWST ait été lancé.

L'un de ces deux miroirs sera utilisé pour le télescope spatial WFIRST.

_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliezekat




Masculin Nombre de messages : 105
Age : 43
Localisation : France
Date d'inscription : 12/04/2017

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyDim 24 Fév 2019 - 16:03

Effectivement, je me suis emmêlè les pinceaux, c'est le WFIRST que la Nasa avait du mal à faire décider et financer, et que ce fut débloqué par le don du DoD.
(peut-être que j'ai vu un débat que la mission du WFIRST pouvait être accomplie par le JWST)

Sinon à développer et illustrer, la récupération en plein vol des capsules des KH-9 vaut son pesant de cacahouètes quand on voit comment SpaceX galère 40 ans plus tard avec Mr Stevens pour les coiffes.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliezekat




Masculin Nombre de messages : 105
Age : 43
Localisation : France
Date d'inscription : 12/04/2017

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyDim 24 Fév 2019 - 16:39

Autre chose, je me souviens d'avoir lu le premier rapport de la CIA suite à la demande de Eisenhower d'enquêter sur l'assertion de campagne électorale de Kennedy que les USA avait un retards envers l'URSS dans le domaine des missiles. Il appelait cela le "Missile Gap".

Ce rapport fut remis juste après la victoire de JFK. Dans celui ci l'agence est capable de chiffrer combien de pas de tir de Baikonour sont destinés à la version civile (spatiale) de la R7 et ceux pour la version ICBM.

Il n'y avait pas de photo ou explication sur comment elles ont été prise, mais les survols de Baikonour par un U2 ayant cessé en 1960 et que le SR-71 n'était pas opérationnel avant 1968, ça suppose que les photos satellites étaient déjà assez bonnes pour faire la distinction entre les deux types de pas de tir pour R7.

JFK fera continuer cette mission de la CIA, mais pour assister la Nasa dans l'évaluation si l'URSS affrontait le programme Apollo. D’ailleurs Nikolai a déterré 3 de ces rapports pour son article sur Apollo 8.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
BBspace
Rédacteur FCS
Rédacteur FCS

BBspace

Masculin Nombre de messages : 1736
Age : 70
Localisation : Seine-et-Marne
Date d'inscription : 21/11/2009

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyDim 24 Fév 2019 - 18:36

Je ne comprends pas bien. Il n'y a jamais eu que deux pas de tir R7 à Baïkonour, tous deux uniquement militaires à l'origine, puis à usage dual (pour parler "chic"...).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliezekat




Masculin Nombre de messages : 105
Age : 43
Localisation : France
Date d'inscription : 12/04/2017

Key Hole (satellites de reconnaissance) Empty
MessageSujet: Re: Key Hole (satellites de reconnaissance)   Key Hole (satellites de reconnaissance) EmptyLun 25 Fév 2019 - 0:20

BBspace a écrit:
Je ne comprends pas bien. Il n'y a jamais eu que deux pas de tir R7 à Baïkonour, tous deux uniquement militaires à l'origine, puis à usage dual (pour parler "chic"...).

Juste, les 10 missiles R7 opérationnels à l'époque étaient à Plessetsk. Les missiles déployés à Baikonour à cette époque sont les premières versions de R-16 conservées dans des hangars et érigées par train sur des pas de tir à ciel ouvert.

A coté d'un des pas des Soyouz il y a des petits pylônes en béton peints en blanc en souvenir des victimes de l'accident de Nedelin avec une R-16.

Par contre il y a seulement eu des tests de missiles R7 à Baikonour, pas de déploiement (ou stockage) opérationnel.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur

Key Hole (satellites de reconnaissance)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum de la conquête spatiale :: Historique spatial :: USA-
Créer un forum | © phpBB | Forum gratuit d'entraide | Contact | Signaler un abus | Forum gratuit
