Quelques photos de la fabrication du LEM chez grumman

Voir le sujet précédent Voir le sujet suivant Aller en bas


Je vient de tomber sur quelques photos que je n'avais jamais vu avant de la fabrication du LEM chez grumman.

C'est issu d'une grosse collection de photos sur les warbirds, alors il faut trier un peu, je vous met la source a la fin, si vous voulez voir d'autres images d’époque...







Quelques photos de la fabrication du LEM chez grumman Grum2210

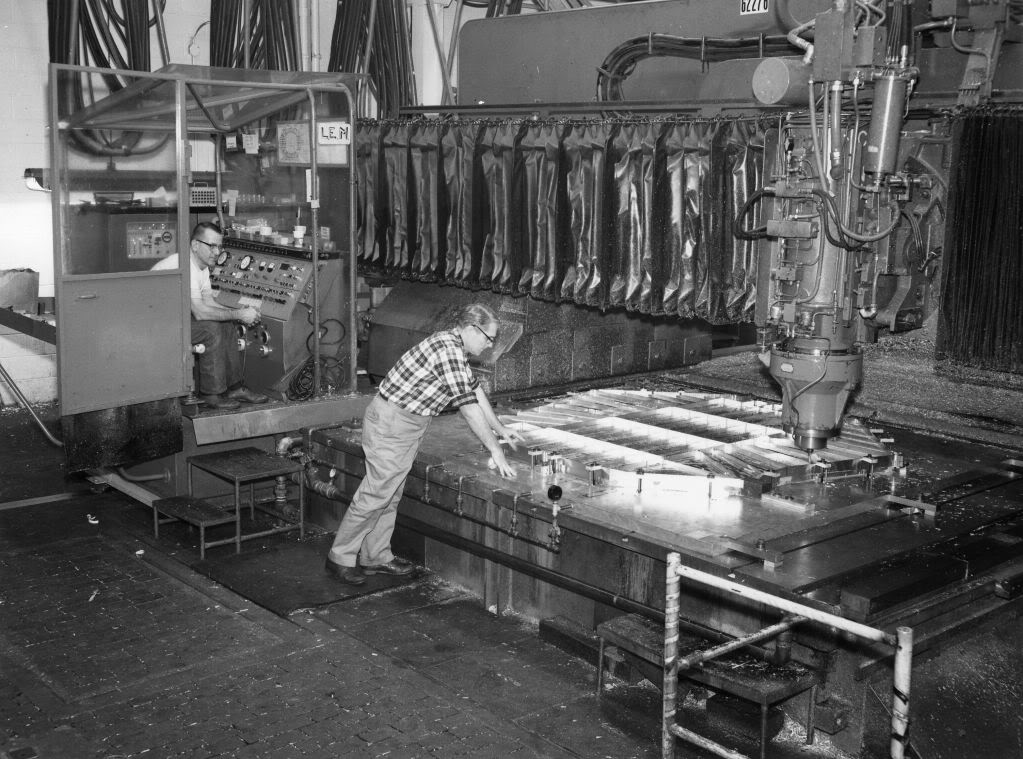

ya marqué LEM dessus, alors sa doit forcement etre sa   :!:

d'autres:

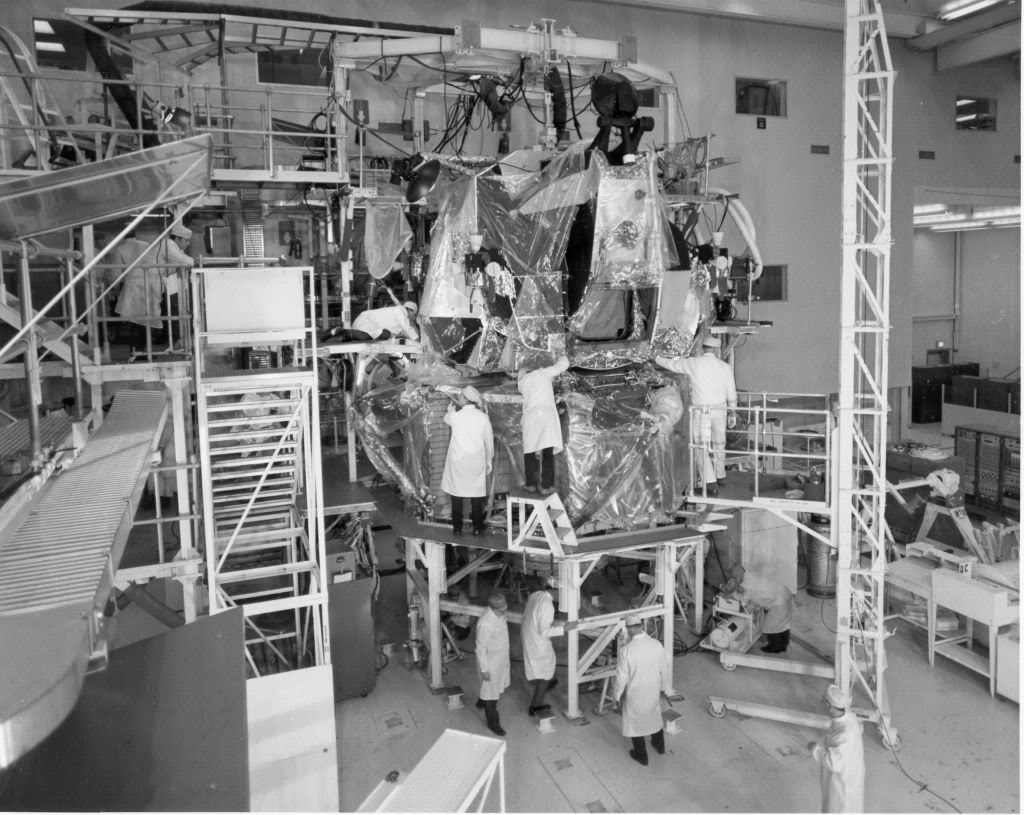

Quelques photos de la fabrication du LEM chez grumman Grum2211



Quelques photos de la fabrication du LEM chez grumman Grum2212



Quelques photos de la fabrication du LEM chez grumman Grum2213



Quelques photos de la fabrication du LEM chez grumman Grum2214



Quelques photos de la fabrication du LEM chez grumman Grum2215



Quelques photos de la fabrication du LEM chez grumman Grum2216



la source:

http://www.warbirdinformationexchange.org/phpBB3/viewtopic.php?f=3&t=13327&start=765
yoann
yoann

Messages : 5776
Inscrit le : 31/01/2007
Age : 38 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas


Merci pour cette trouvaille, intéressant également de voir qu'à l'époque aux US il n'y avait quasiment pas de gros. La situation a bien changé aujourd'hui.
Lunokhod 2
Lunokhod 2

Messages : 902
Inscrit le : 12/03/2006
Age : 66 Masculin
Localisation : St Orens de Gameville

http://spacemodels.nuxit.net/

Revenir en haut Aller en bas


WOUAH, yoann bravo à toi pour cette découverte bravo Super :cheers:

Surtout la première de ces photos rares : il me semble que c'est sa cloison arrière à l'usinage, c'est tout simplement magnifique.
Apolloman
Apolloman
Donateur
Donateur

Messages : 11733
Inscrit le : 20/04/2006
Age : 48 Masculin
Localisation : Lédignan (30 Gard) France

http://www.de-la-terre-a-la-lune.com/

Revenir en haut Aller en bas


Il ya d'autres photos sur le lien que j'ai mit, mais je n'arrive pas a deviner si sa appartient au LEM, ou si c'est des parties d'avions. Il y en a  montrant ce qui semble être le bobinage de réservoirs en composite (ou alu ? ) mais la aussi je ne sait pas a quoi cela pourrai appartenir...
exemple d'image que je trouve "suspectes"


celle la est nommé shaker-table ; est-ce une partie d'avion ? la forme est bizzare. :|

Quelques photos de la fabrication du LEM chez grumman Grum2310


et celles la, des réservoirs bien étranges pour des avions aussi ?

Quelques photos de la fabrication du LEM chez grumman Grum2311   Quelques photos de la fabrication du LEM chez grumman Grum2312
yoann
yoann

Messages : 5776
Inscrit le : 31/01/2007
Age : 38 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas


yoann a écrit:Il ya d'autres photos sur le lien que j'ai mit, mais je n'arrive pas a deviner si sa appartient au LEM, ou si c'est des parties d'avions. Il y en a  montrant ce qui semble être le bobinage de réservoirs en composite (ou alu ? ) mais la aussi je ne sait pas a quoi cela pourrai appartenir...
exemple d'image que je trouve "suspectes"


celle la est nommé shaker-table ; est-ce une partie d'avion ? la forme est bizzare.  :|

Quelques photos de la fabrication du LEM chez grumman Grum2310


et celles la, des réservoirs bien étranges pour des avions aussi ?

Quelques photos de la fabrication du LEM chez grumman Grum2311   Quelques photos de la fabrication du LEM chez grumman Grum2312

La "shaker-table" normalement si je ne m'abuse c'est une table à vibrations pour tester les composants une fois montés.
Après pour les réservoirs...????
Apolloman
Apolloman
Donateur
Donateur

Messages : 11733
Inscrit le : 20/04/2006
Age : 48 Masculin
Localisation : Lédignan (30 Gard) France

http://www.de-la-terre-a-la-lune.com/

Revenir en haut Aller en bas


Les réservoirs ressemblent beaucoup à ceux de l'étage de descente du LEM :
Quelques photos de la fabrication du LEM chez grumman Y9hnnn10
AstroBidules
AstroBidules

Messages : 13
Inscrit le : 30/11/2016
Age : 36 Masculin
Localisation : Pyrénées

https://kerbal.curseforge.com/members/Lunokhod/projects

Revenir en haut Aller en bas


Je me souviens qu'à la fin des années 90, au tout début d'internet pour moi, Un ancien de chez Gruman avait commencé un site entièrement dédié aux constructions des LM. Avec un stock de photos impressionnant à l'époque. Temps de chargement.... J'ai dû conserver cela sur des disquettes zip. Je me souviens aussi qu'il y avait déjà tous les patches des différents LM.
C'est super d'avoir trouvé tout cela.
Papy Domi
Papy Domi

Messages : 3386
Inscrit le : 13/04/2011
Age : 71 Masculin
Localisation : TOURS 37000-PERNAY 37340

Revenir en haut Aller en bas


Papy Domi a écrit:Je me souviens qu'à la fin des années 90, au tout début d'internet pour moi, Un ancien de chez Gruman avait commencé un site entièrement dédié aux constructions des LM. Avec un stock de photos impressionnant à l'époque. Temps de chargement.... J'ai dû conserver cela sur des disquettes zip. Je me souviens aussi qu'il y avait déjà tous les patches des différents LM.
C'est super d'avoir trouvé tout cela.

Je pense que tu parles de ce site ::
http://www.ehartwell.com/LM/SCATManufacturing.htm
BBspace
BBspace
Donateur
Donateur

Messages : 3152
Inscrit le : 21/11/2009
Age : 75 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


BBspace a écrit:
Papy Domi a écrit:Je me souviens qu'à la fin des années 90, au tout début d'internet pour moi, Un ancien de chez Gruman avait commencé un site entièrement dédié aux constructions des LM. Avec un stock de photos impressionnant à l'époque. Temps de chargement.... J'ai dû conserver cela sur des disquettes zip. Je me souviens aussi qu'il y avait déjà tous les patches des différents LM.
C'est super d'avoir trouvé tout cela.

Je pense que tu parles de ce site ::
http://www.ehartwell.com/LM/SCATManufacturing.htm
Yes Sir,
Oui c'est bien lui. A l'époque il y avait aussi un panneau de chantier avec écrit "UNDER CONSTRUCTION", le site pas les LM of course.
Thanks vm Super
Papy Domi
Papy Domi

Messages : 3386
Inscrit le : 13/04/2011
Age : 71 Masculin
Localisation : TOURS 37000-PERNAY 37340

Revenir en haut Aller en bas


belle trouvaille ! très intéressant ce site sur le LM
floriang2
floriang2

Messages : 374
Inscrit le : 07/02/2011
Age : 37 Masculin
Localisation : suisse

http://planete-ski.blogspot.ch/

Revenir en haut Aller en bas


Question: les reservoirs des étages de descente sont-ils tous vides ?
Autre question qui en découle: y -aurait-il un risque (d'explosion, de contamination, etc...) de s'en approcher pour un hypothetique explorateur ?
avatar
spaceX

Messages : 487
Inscrit le : 24/10/2009
Age : 64 Masculin
Localisation : LILLE

Revenir en haut Aller en bas


Les réservoirs des étages de descentes ne sont pas vide il y avait un peu de marge car sinon le LEM aurait repris de la vitesse et se serait écrasé. Amstrong s'est posé alors qu'il ne lui restait que 45 secondes de carburant !

https://fr.wikipedia.org/wiki/Apollo_11#Atterrissage_du_module_lunaire_Eagle
AstroBidules
AstroBidules

Messages : 13
Inscrit le : 30/11/2016
Age : 36 Masculin
Localisation : Pyrénées

https://kerbal.curseforge.com/members/Lunokhod/projects

Revenir en haut Aller en bas


Je pensais qu'il pouvait y avoir eu une vidange après l'alunissage (volontaire ou non-exemple: fuite, surtout avec le temps) ou alors liquides caremment gelés.
Et ca ne reponds pas à ma 2e question (quels risques en s'approchant pour les hypothetiques explorateurs d'ici quelques décennies...)
avatar
spaceX

Messages : 487
Inscrit le : 24/10/2009
Age : 64 Masculin
Localisation : LILLE

Revenir en haut Aller en bas


Les aventuriers du futur étant en scaphandre... le risque est à peu près nul. Sauf s'ils s'amusent à taper dessus avec un marteau.
Space Opera
Space Opera
Modérateur
Modérateur

Messages : 12333
Inscrit le : 27/11/2005
Age : 50 Masculin
Localisation : France

https://www.forum-conquete-spatiale.fr

Revenir en haut Aller en bas


Risques non nuls...mais pas nuls.
En regardant le schema du module de descente, et la composition des liquides dans les réservoirs, il ne doit pas y avoir trop de problème sauf pour l'un d'eux.
Y-avait-il un lien entre les reserves du module de descente et celui de remontée?
Je pense à l'eau.Les astronautes pouvaient-il y puiser (surement sinon je ne vois pas bien l'interet d'en avoir dans le module de descente)?
avatar
spaceX

Messages : 487
Inscrit le : 24/10/2009
Age : 64 Masculin
Localisation : LILLE

Revenir en haut Aller en bas


Non, les systèmes propulsifs étaient indépendants.
Space Opera
Space Opera
Modérateur
Modérateur

Messages : 12333
Inscrit le : 27/11/2005
Age : 50 Masculin
Localisation : France

https://www.forum-conquete-spatiale.fr

Revenir en haut Aller en bas

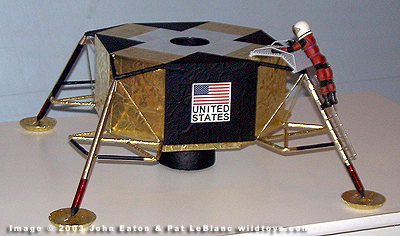

En somme, on rêve de voir ça un jour :....


Quelques photos de la fabrication du LEM chez grumman Lm5_1110
BBspace
BBspace
Donateur
Donateur

Messages : 3152
Inscrit le : 21/11/2009
Age : 75 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


...ou plutôt ça : ma maquette de l'époque ressert !


Quelques photos de la fabrication du LEM chez grumman 20170110
BBspace
BBspace
Donateur
Donateur

Messages : 3152
Inscrit le : 21/11/2009
Age : 75 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


Pas mal pour les maquettes.Merci.
En revanche si le systeme propulsif etait bien independant (ca je comprends bien), à quoi servait la reserve d'eau dans l'etage de descente ?
avatar
spaceX

Messages : 487
Inscrit le : 24/10/2009
Age : 64 Masculin
Localisation : LILLE

Revenir en haut Aller en bas


L'étage de descente comportait certains éléments du système ECS Environmental Control System et en particulier des réservoirs d'eau, d'oxygène et également des batteries. Cela permettait d'avoir un étage de remonté plus léger sachant que la remonté ne durait que quelques heures tandis que l'étage de descente était présent à la fois durant la descente et le séjour sur la Lune.
Lunokhod 2
Lunokhod 2

Messages : 902
Inscrit le : 12/03/2006
Age : 66 Masculin
Localisation : St Orens de Gameville

http://spacemodels.nuxit.net/

Revenir en haut Aller en bas
