MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 5:28

Tout est OK pour le décollage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gergovi


avatar

Masculin Nombre de messages : 5041
Age : 60
Localisation : ISERE
Date d'inscription : 29/03/2014

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 5:32

Décollage à l'heure prévue

5 secondes après l'allumage du moteur du 1er étage .

séparation des 4 boosters  (T+2')
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Giwa
Donateur
Donateur



Masculin Nombre de messages : 8127
Age : 74
Localisation : Nice
Date d'inscription : 15/04/2006

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 5:38

Séparation du premier étage faite. Allumage du second effectué
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Gergovi


avatar

Masculin Nombre de messages : 5041
Age : 60
Localisation : ISERE
Date d'inscription : 29/03/2014

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 5:47

Arrêt du moteur du 2nd étage à T+11' 30""

Nouvel allumage prévu à T+23' 39"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Giwa
Donateur
Donateur



Masculin Nombre de messages : 8127
Age : 74
Localisation : Nice
Date d'inscription : 15/04/2006

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 5:49

Difficile de suivre les phases opératoires.Toutefois d'après les encadrés, il y a des phases balistiques sans moteur.
C'est vrai que la trajectoire à suivre pour la mise en orbite est complexe.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Gergovi


avatar

Masculin Nombre de messages : 5041
Age : 60
Localisation : ISERE
Date d'inscription : 29/03/2014

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 5:55

Je retranscris les infos de SFN (https://spaceflightnow.com/2017/08/11/h-2a-f35-mission-status-center/ )

qui annonce que le moteur du 2nd a redémarré

et vient de s'arrêter, pour le déploiement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Gergovi


avatar

Masculin Nombre de messages : 5041
Age : 60
Localisation : ISERE
Date d'inscription : 29/03/2014

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 6:01

La séparation du satellite a été effectuée ; c'est théoriquement un succès

(en attendant confirmation ?)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Giwa
Donateur
Donateur



Masculin Nombre de messages : 8127
Age : 74
Localisation : Nice
Date d'inscription : 15/04/2006

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 6:17

Ce satellite doit posséder aussi une motorisation pour la mise en orbite finale en huit QZSS.
Donc il va falloir attendre. En tout cas les premières phases du lancement se sont bien déroulées.Super
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Gergovi


avatar

Masculin Nombre de messages : 5041
Age : 60
Localisation : ISERE
Date d'inscription : 29/03/2014

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 6:51

Oui j'entends bien Giwa mais je voulais parler de la mission du lanceur

(je suis toujours dubitatif quand je vois ou je lis immédiatement à "Texact prévu" les cris de joie ou les embrassades ou les "succès !" ... on a immédiatement toutes les données pour affirmer "succès" ?...

(je repense souvent au largage et à la descente de Philae et au toucher de la comète : tout le monde a sauté de joie, s'est embrassé, félicité etc ... on voyait bien aussi que c'était un peu forcé (notamment pour ... le responsable de la mission dont j'ai oublié le nom, et qui semblait vouloir attendre avant de sauter de joie, mais qui a finalement suivi le mouvement (et oui, il y avait le direct, il fallait absolument) ; et puis patatras, ça ne s'était pas si bien passé en fait ...)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
montmein69


avatar

Masculin Nombre de messages : 14570
Age : 66
Localisation : région lyonnaise
Date d'inscription : 01/10/2005

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 10:23

Giwa a écrit:
Ce satellite doit posséder aussi une motorisation pour la mise en orbite finale en huit QZSS.

Comme l'avait signalé David L. dans la page précédente Michibiki 3 ne sera pas sur orbite elliptique .
Citation :
A la différence des précédents satellites, QZS-3 ne sera pas placé sur une orbite elliptique inclinée, mais sur une orbite géostationnaire

Sur le schéma, il doit correspondre à la trajectoire circulaire rouge.
Les QZS-1 et QZS-2 déjà positionnés, correspondent aux trajectoires elliptiques bleue et verte


Rem : le 8 ne peut-être d'ailleurs qualifié d'orbite, peut-on parler de trajectoire apparente au sol ?
Citation :
While the first two spacecraft are operating in a highly inclined and slightly elliptical orbit that draws a figure-eight ground trace, Michibiki-3 will be positioned in a geostationary orbit high above the equator at 127 degrees East.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
montmein69


avatar

Masculin Nombre de messages : 14570
Age : 66
Localisation : région lyonnaise
Date d'inscription : 01/10/2005

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 10:37

Concernant la propulsion du satellite, j'ai trouvé ceci :

http://www.spaceflightinsider.com/organizations/jaxa/japan-gearing-launch-michibiki-3-navigation-satellite/ a écrit:
Michibiki-3 will be outfitted with twin solar panels and a propulsion system utilizing the R-4D rocket engine.

et sur ce moteur R-4D à propulsion chimique :
http://www.astronautix.com/r/r-4d.html a écrit:
R4-D : Marquardt N2O4/MMH rocket engine. Developed as attitude control thruster for the Apollo Service and Lunar Modules in 1960s. In production for numerous satellites (Leasat, Insat, HS 393, Milstar, Intelsat 6, Italsat, Eurostar) for apogee / perigee maneuvers, orbit adjustment, and attitude control.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Hadéen
Rédacteur FCS
Rédacteur FCS

avatar

Masculin Nombre de messages : 1100
Age : 17
Localisation : Terra
Date d'inscription : 03/09/2016

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 10:54

Gergovi a écrit:

(je suis toujours dubitatif quand je vois ou je lis immédiatement à "Texact prévu" les cris de joie ou les embrassades ou les "succès !" ... on a immédiatement toutes les données pour affirmer "succès

Oh ben n'hésite pas à prendre des exemples "lanceur". J'étais dans le CDL3 du CSG en ce drôle de matin du 4 juin 1996. Quand L501 a décollé, tout le monde a applaudi ! L'avantage c'est qu'on ne s'est pas trop abîmé les mains. A H0 + 37 secondes, c'était déjà fini Cool

Moralité : tu as parfaitement raison, on s'extasie quand la mission principale est réussie...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 14:22

montmein69 a écrit:


Sur le schéma, il doit correspondre à la trajectoire circulaire rouge.
Les QZS-1 et QZS-2 déjà positionnés, correspondent aux trajectoires elliptiques bleue et verte


Rem : le 8 ne peut-être d'ailleurs qualifié d'orbite, peut-on parler de trajectoire apparente au sol ?
Citation :
While the first two spacecraft are operating in a highly inclined and slightly elliptical orbit that draws a figure-eight ground trace, Michibiki-3 will be positioned in a geostationary orbit high above the equator at 127 degrees East.

Ce graphique est très bien fait, mais il montre les trajectoires des QZS-1, 2 & 4. La trajectoire rouge est aussi une orbite elliptique inclinée. Si elle était géostationnaire, elle devrait se trouver dans le plan vert.

Voici une image diffusée pendant la retransmission de ce matin :



QZS-3 est à gauche.

Une autre image :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 14:41

Les satellites QZS permettent de remplacer les signaux des satellites GPS qui n'atteignent pas les "zones d'ombre" produites par les constructions des grandes villes. Les QZS-1, 2 sont (et le QZS-4 sera) à tour de rôle à la verticale du Japon.



Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 15:01

Sympa le décompte toutes les 5 secondes enregistré par des écoliers japonais.  Super

Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 15:25

Les satellites QZS-2, 3 & 4 :



QZS-3, d'une masse de 4700 kg a une antenne parabolique que n'ont pas les deux autres, dont la masse est de 4000 kg. Ils sont tous les trois construits à partir de la plate-forme DS-2000. Ils ont été commandés à Mitsubishi Electric en 2013 pour 526 M$, soit 175,3 M$ / satellite. La différence de masse explique l'utilisation d'une H-IIA 204 pour QZS-3, alors que la 202 avait suffit pour QZS-1 et QZS-2.

QZS-1, d'une masse de 4100 kg, a été construit à partir de la plate-forme du satellite ETS-8 et lancé en octobre 2010. Le lancement de QZS-1R est prévu en 2020.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 16:47

Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 17:25









Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Gergovi


avatar

Masculin Nombre de messages : 5041
Age : 60
Localisation : ISERE
Date d'inscription : 29/03/2014

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 19:04

Punaise ! belles photos ! Super
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 19:23

David L. a écrit:
Les orbites de Michibiki-3 et du 2e étage :
https://twitter.com/planet4589/status/898911732533522432
https://twitter.com/Spaceflight101/status/898882577062256640

L'objet qui a reçu le nom de QZS-3 est celui qui est sur l'orbite avec l'apogée le plus bas des deux :
2017-048A / 42917 est sur 344 / 35392 km à 19,87°. Ce serait QZS-3...
2017-048B / 42918 est sur 368 / 35878 km à 19,94°. Ce serait le 2e étage...

Sauf incompréhension de ma part, le Norad a fait une erreur et elle sera corrigée dans la prochaine mise à jour.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
cosmiste


avatar

Masculin Nombre de messages : 745
Age : 45
Localisation : lyon
Date d'inscription : 21/09/2011

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 19:33

la dernière  chaud

Merci David  !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 20:13

cosmiste a écrit:
la dernière  chaud

Merci David  !

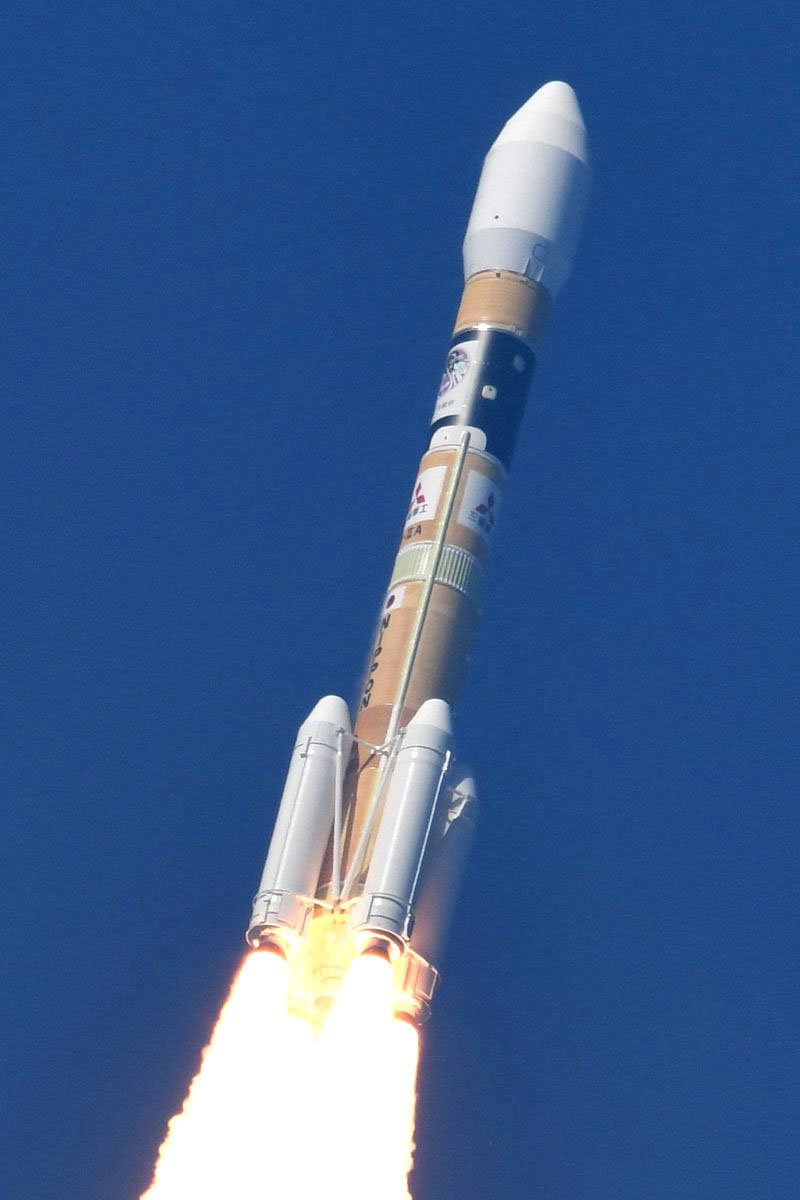

Belle photo effectivement, qui a été mise en ligne par l'utilisateur japonais de twitter qui a aussi mis en ligne les deux beaux dessins de H-IIA (celui avec toutes celles lancées et celles utilisées pour les QZS) qui sont dans les messages précédents.
https://twitter.com/shinnosuke0113/status/898818022328025088
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Sam 19 Aoû - 21:50

Lancements spatiaux japonais de 1966 à 2017 (mis à jour avec le tir d'aujourd'hui) :



La montée en cadence depuis 2012 est bien visible en moyenne glissante sur 5 ans :

Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Astro-notes
Donateur
Donateur

avatar

Masculin Nombre de messages : 10281
Age : 75
Localisation : Corse du Sud
Date d'inscription : 12/04/2006

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Dim 20 Aoû - 7:23

Voilà qui est fait, ce la semble un succès.  Super bravo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astro-notes.org
Giwa
Donateur
Donateur



Masculin Nombre de messages : 8127
Age : 74
Localisation : Nice
Date d'inscription : 15/04/2006

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Dim 20 Aoû - 8:35

Le QZS-3 devant se placer en orbite géostationnaire il est encore en orbite de transfert...donc il faut encore attendre.

Ce ne sera pas donc vraiment un QZS , comme les trois autres 1,2 et 4 ; on peut supposer  qu'il a gardé cette dénomination par extension puisque ces quatre satellites travailleront ensemble .
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 7538
Age : 44
Localisation : Le Mans
Date d'inscription : 15/08/2009

MessageSujet: Re: H-IIA F35 (Michibiki 3) - 19.08.2017   Dim 20 Aoû - 22:26

Deux autres photos :



Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne

H-IIA F35 (Michibiki 3) - 19.08.2017
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 2 sur 3Aller à la page : Précédent  1, 2, 3  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum de la conquête spatiale :: Actualité spatiale :: Asie :: Japon-
Créer un forum | © phpBB | Forum gratuit d'entraide | Contact | Signaler un abus | Forum gratuit
