 Delta-4M+(5,2) (NROL-47) - 12.1.2018

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4
AuteurMessage
David L.
Modérateur
Modérateur



Nombre de messages : 11851
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Dim 14 Jan 2018 - 15:03

Les gaz éjectés par le lanceur Delta-4M+(5,2) sont visibles sur cette image prise par le satellite chinois Fengyun-3B à 22h13 GMT le 12 janvier.

La base de Vandenberg est tout en bas de l'image. Le décollage a eu lieu à 22h11'00" GMT.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Astro-notes
Donateur
Donateur

avatar

Masculin Nombre de messages : 11033
Age : 75
Localisation : Corse du Sud
Date d'inscription : 12/04/2006

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Dim 14 Jan 2018 - 16:03

Est-ce le trait hyper fin que l'on aperçoit vers le milieu de l'image ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astro-notes.org
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 11851
Age : 44
Localisation : Le Mans
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Dim 14 Jan 2018 - 16:05

Astro-notes a écrit:
Est-ce le trait hyper fin que l'on aperçoit vers le milieu de l'image ?

Oui, c'est très léger mais visible. Il faut dire que le champ est très large.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 11851
Age : 44
Localisation : Le Mans
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Dim 14 Jan 2018 - 22:26

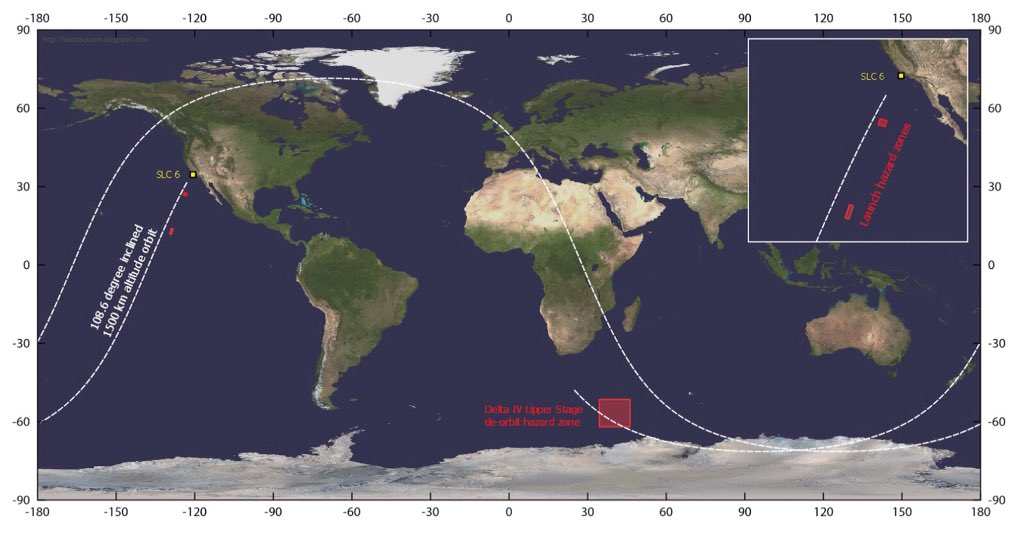

NROL-47 semble avoir été placé sur une orbite à 1100 km d'altitude, inclinée à 105,5°, comme le montrent les zones de retombées :



Il était supposé être le 5e Topaz / FIA-Radar, mais les 4 premiers ont tous été placés sur une orbite inclinée à 123°, à la même altitude, dans des plans séparés de 90°.

Topaz-1 le 21 septembre 2010 par Atlas V 501
Topaz-2 le 3 avril 2012 par Delta-4M+(5,2)
Topaz-3 le 6 décembre 2013 par Atlas V 501
Topaz-4 le 10 février 2016 par Delta-4M+(5,2)



L'ancienne génération Lacrosse avait eu des satellites lancés avec des inclinaisons différentes, en alternance : 57,0° (1, 3 & 5) et 68,0° (2 & 4).

NROL-47 est ainsi soit un Topaz destiné à couvrir une plus grande partie de la surface terrestre, la constellation à 123° étant complète et les 4 premiers toujours fonctionnels, soit un engin d'un type nouveau.

Le très intéressant article de Marco Langbroek : https://sattrackcam.blogspot.fr/2018/01/what-is-nrol-47-and-in-what-orbit-will.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 11851
Age : 44
Localisation : Le Mans
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Dim 14 Jan 2018 - 23:37

NROL-47 a été observé sur une orbite à 1052 km d'altitude, inclinée à 106°.
https://twitter.com/cgbassa/status/952641868311007234
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Astro-notes
Donateur
Donateur

avatar

Masculin Nombre de messages : 11033
Age : 75
Localisation : Corse du Sud
Date d'inscription : 12/04/2006

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Lun 15 Jan 2018 - 9:35

Côté amateurs, la traque de ces types de satellites se poursuit toujours, mais par des moyens optiques et donc de nuit. C'est un défi car les militaire changent souvent d'orbite, bien entendu sans le claironner. Je ne connais pas de traqueurs par moyens radio éclectiques qui, certes permettrait une poursuite de jour comme de nuit et tous temps, mais demanderai des moyens que je ne peux pas imaginer pour trouver les fréquences radio sans l'aide d'une observation optique préalable.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astro-notes.org
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 11851
Age : 44
Localisation : Le Mans
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Lun 15 Jan 2018 - 13:38

Astro-notes a écrit:
Côté amateurs, la traque de ces types de satellites se poursuit toujours, mais par des moyens optiques et donc de nuit. C'est un défi car les militaire changent souvent d'orbite, bien entendu sans le claironner. Je ne connais pas de traqueurs par moyens radio éclectiques qui, certes permettrait une poursuite de jour comme de nuit et tous temps, mais demanderai des moyens que je ne peux pas imaginer pour trouver les fréquences radio sans l'aide d'une observation optique préalable.

NROL-47 a été détecté dès son premier passage au-dessus de l'Europe, sans être visible optiquement (pleine nuit), avant même d'avoir bouclé sa première orbite. L'effet Doppler a permis de déduire une estimation de l'orbite. Les observateurs ont "écouté" la fréquence habituelle de transmission des satellites Topaz.
https://twitter.com/cgbassa/status/951966592493072385
https://twitter.com/cgbassa/status/952148814730756096
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Astro-notes
Donateur
Donateur

avatar

Masculin Nombre de messages : 11033
Age : 75
Localisation : Corse du Sud
Date d'inscription : 12/04/2006

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Lun 15 Jan 2018 - 15:52

Bien entendu quand je traque des satellites par radio, j'utilise le Doppler pour évaluer la distance (au pif) et surtout cela me permet de les trier parmi les autres sources radio fixes proches voire même identiques. L'analyse spectrale est radicale. Maintenant je suis stupéfait d'apprendre que NROL-47 est sur des fréquences radio usuelles ! Finalement le satellite n'est pas si furtif que ça (pour le moment). Peut-être peut-il changer de fréquences aussi vite que d'orbite ? J'ai eu il y a longtemps (plus de 20 ans) le logiciel STK de AGI qui permettait de traquer des objets en orbite et même suborbitaux. Il est devenu par la suite bien trop compliqué pour moi et aujourd'hui c'est un monstre et j'ai depuis longtemps renoncé à m'en servir (en plus il est propriétaire et donc cher). Ceux qui manipulent ce logiciel et les analyseurs de spectres de signaux radio électriques peuvent être bien outillés pour participer à la traque et reconstruire des éphémérides de satellites furtifs. Merci encore une fois David L pour cette information sur NROL-47. Tu es sacrément réactif  veneration
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astro-notes.org
Astro-notes
Donateur
Donateur

avatar

Masculin Nombre de messages : 11033
Age : 75
Localisation : Corse du Sud
Date d'inscription : 12/04/2006

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Lun 15 Jan 2018 - 16:35

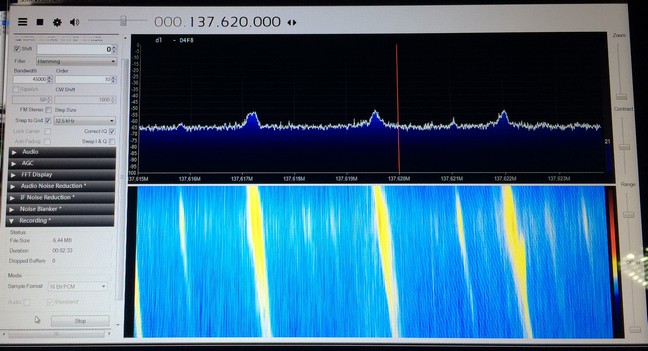

Voici un exemple de signal radio avec effet Doppler que j'ai enregistré en même temps que l'image météo. C'est le signal du satellite NOAA-15 et le signal à large spectre s'étale de gauche à droite sur plus de 50 Khz, et vous voyez bien l'inclinaison des marque jaunes. Cette inclinaison c'est l’effet Doppler qui le justifie. A même fréquence, au plus c'est incliné au plus l'objet va vite par rapport au récepteur.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://astro-notes.org
Petite Crevette


avatar

Masculin Nombre de messages : 164
Age : 49
Localisation : on the surface of the red planet
Date d'inscription : 04/10/2016

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Lun 15 Jan 2018 - 17:01

Post très intéressant M. Astro-notes. Je me demandais justement comment "voir" les conséquences de l'effet Doppler.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 11851
Age : 44
Localisation : Le Mans
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Lun 15 Jan 2018 - 18:54

NROL-47 a été catalogué USA-281 / 2018-005A / 43145, bien sûr sans éléments orbitaux.

Il n'y a pas de 2018-005B, donc le DCSS (Delta Cryogenic Second Stage) a été désorbité.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 11851
Age : 44
Localisation : Le Mans
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Lun 22 Jan 2018 - 20:43

L'estimation de l'orbite de NROL-47 a été affinée : 1048 / 1057 km à 106,0°.

https://sattrackcam.blogspot.fr/2018/01/topazfia-radar-5-nrol-47-payload.html
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
David L.
Modérateur
Modérateur

avatar

Masculin Nombre de messages : 11851
Age : 44
Localisation : Le Mans
Date d'inscription : 16/08/2009

MessageSujet: Re: Delta-4M+(5,2) (NROL-47) - 12.1.2018   Mer 31 Jan 2018 - 23:34

L'infographie diffusée par ULA après le succès du lancement de NROL-47 :
