MessageSujet: La série des Moteurs à ergol liquid - Série YF   Sam 8 Nov 2008 - 23:22

Si nous considérons que les fusées sont des chevaux, nous pouvons dire que les satellites, les sondes, les navettes et les vaisseaux sont des cavaliers.

Depuis le début du programme chinois et jusqu'à la fin de l'année 2003, les chevaux chinois sont plus "doués" que les cavaliers. Or depuis cette date, la Chine commençait à trouver que leurs chevaux ne seront plus aptes dans une durée prévisible, ils voient donc la nécessité de développer deux nouvelles familles de lanceurs - CZ-5 Série (Lanceur lourd si on ne considère pas le lanceur super lourd en "Definition phase"), CZ-6 Série (Diamètre 2,25m, considéré comme micro-lanceur) et CZ-7 Série (Remplaçant la totalité des CZ-2/3/4 actuellement utilisés).

Pour mieux comprendre l'ambition et l'évolution des programmes spatiaux chinois, et surtout la capacité de ces futurs lanceurs chinois, je vais essayer de mettre dans ce fil un tableau mettant en évidence les différents moteurs à ergol liquid développés par la Chine. Il ne sera peut être pas complet, je compte sur votre participation (Ça me fait penser qu'il faut que je termine le tableau de comparaison Shenzhou/Soyouz... Rolling Eyes ).

Modèle
Poussée (kN)
Impulsion (s)
Masse (Kg)
Longeur (m)
Diamètre (m)
Type Ergol
Lanceurs appliqués
YF-1
255240

2.0
UDMH/HNO3-27SCZ-1 Premier étage
YF-1A275243

2.0
UDMH/HNO3-27SCZ-1D Premier étage
YF-2102024011802.652.25UDMH/HNO3-27SCZ-1 Premier étage
YF-2A1101243

2.0UDMH/HNO3-27SCZ-1D Premier étage
YF-33202873502.451.55UDMH/HNO3-27SCZ-1 Second étage
YF-20696259712.5

N2H4/HNO3-27S
FB-1,CZ-2C Premier étage
YF-20B731.5259712.5
0.84N2H4/HNO3-27S
CZ-2C、2D、2E、3、3A、3B、3C、4A、4B Premier étage,CZ-2E Booster
YF-21278525928503.33.5N2H4/HNO3-27SFB-1,CZ-2C Premier étage
YF-21B296226028503.33.5N2H4/HNO3-27SCZ-2C、2D、2E、3、3A、3B、3C、4A、4B Premier étage
YF-22720289


N2H4/HNO3-27SFB-1、CZ-2C、2D、3、4A Second étage
YF-22B738296


N2H4/HNO3-27SCZ-2C、2E、3、3A、3B、3C、4B Second étage
YF-23/23F46282


N2H4/HNO3-27SFB-1、CZ-2C、2D、3、4A Second étage
YF-23B47289


N2H4/HNO3-27SCZ-2C、2E、3A、3B、3C、4B Second étage
YF-24/24F766
8753.463.3N2H4/HNO3-27SFB-1、CZ-2C、3、2D、4A Second étage
YF-24B/24D789
957
3.483.3N2H4/HNO3-27S
CZ-2C、2E、3A、3B、4B Second étage
YF-401003061661.20.65N2H4/HNO3-27SCZ-1D Second étage, CZ-4A、4B Troisième étage
YF-7344.434202361.432.22LH2/LOX
CZ-3 Troisième étage
YF-7578.454372452.83.0LH2/LOXCZ-3A、3B、3C Troisième étage
YF-77673438


LH2/LOXCZ-5 Troisième étage
YF-1001223.5300


Kérosène/LOX
CZ-5 Premier étage


Dernière édition par Elixir le Dim 9 Nov 2008 - 18:04, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.eastpendulum.com En ligne
Elixir




Masculin Nombre de messages : 3924
Age : 37
Localisation : Toulouse
Date d'inscription : 09/09/2008

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Sam 8 Nov 2008 - 23:28

Je suis allé voir sur le site de CASC (China Aerospace Science and Technology Corporation) http://www.spacechina.com/cpjsyfw_yhxt_yzhj_Details.shtml?recno=48133 (Ce lien renvoye directement vers la page qui parle du lanceur CZ-5), et j'ai trouvé quelques images sympathiques -

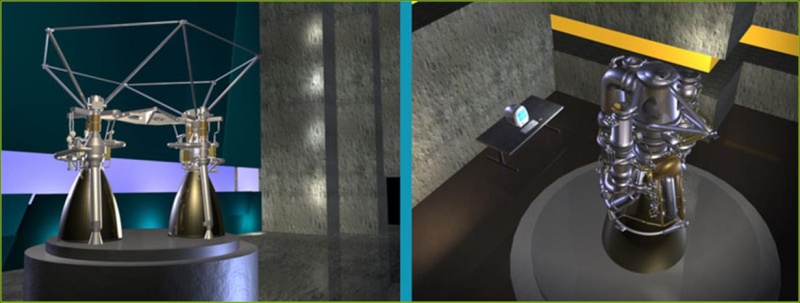

A gauche : Moteur YF-77
A droit : Moteur YF-100 (Ce moteur a déjà effectué sa 78ème fois d'essaie au banc, il a cumulé 13500 seconds d'essaie)


L


Dernière édition par Elixir le Sam 8 Nov 2008 - 23:47, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.eastpendulum.com En ligne
Elixir




Masculin Nombre de messages : 3924
Age : 37
Localisation : Toulouse
Date d'inscription : 09/09/2008

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Dim 9 Nov 2008 - 18:05

Le 3 Juillet 2006, l'essai du moteur YF-100 est effectué avec succès sur une durée de 600 s.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.eastpendulum.com En ligne
Invité
Invité




MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Dim 9 Nov 2008 - 18:19

Comme il y a déjà un sujet dédié à la CZ-5, je vais y déplacer les messages correspondant, ici : http://www.forum-conquete-spatiale.fr/chine-f11/futur-lanceur-lourd-chinois-longue-marche-5-t3349.htm
Par contre je laisse le sujet sur les moteurs YF.
Revenir en haut Aller en bas
Elixir




Masculin Nombre de messages : 3924
Age : 37
Localisation : Toulouse
Date d'inscription : 09/09/2008

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Dim 9 Nov 2008 - 18:35

Steph, je n'ai pas vu que tu as déplacé mes posts pendant que j'écris le post précédent. Merci de déplacer ce post également.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.eastpendulum.com En ligne
Invité
Invité




MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Dim 9 Nov 2008 - 18:39

Je fais ça Wink
Revenir en haut Aller en bas
Elixir




Masculin Nombre de messages : 3924
Age : 37
Localisation : Toulouse
Date d'inscription : 09/09/2008

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Dim 9 Nov 2008 - 18:41

Steph a écrit:
Je fais ça Wink

Merci, quelle réactivité!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.eastpendulum.com En ligne
Elixir




Masculin Nombre de messages : 3924
Age : 37
Localisation : Toulouse
Date d'inscription : 09/09/2008

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Jeu 4 Déc 2008 - 23:26

Le 4 Décembre 2008, le moteur YF-77, l'un des éléments essentiels du futur lanceur CZ-5, a réalisé un test de fonctionnement qui a duré 500 seconds. Le test a eu lieu dans le 101° laboratoire du 6ème institut de CASC. Le CTO et le CEO de CASC, ainsi que les responsables de la ministère de technologie et la ministère de l'économie ont assisté à l'essai.

YF-77 est un moteur de type LH2/LOX.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.eastpendulum.com En ligne
Giwa
Donateur
Donateur



Masculin Nombre de messages : 7478
Age : 73
Localisation : Nice
Date d'inscription : 15/04/2006

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Jeu 4 Déc 2008 - 23:51

Ce moteur Y77correspond au troisième étage et le Y100 au premier. Qu'en est-il du second?
Cordialement,
Giwa
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Elixir




Masculin Nombre de messages : 3924
Age : 37
Localisation : Toulouse
Date d'inscription : 09/09/2008

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Ven 5 Déc 2008 - 10:30

Je suis aussi assez confus quant à la configuration exacte de CZ-5, selon ce que j'ai lu, certaines configurations de CZ-5 n'ont que 2 étages et "demi"... D'autres parlent 3 étages entières. A mon avis comme CZ-5 est modulable, ils assemblent la fusée selon le besoin et les mission...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.eastpendulum.com En ligne
Elixir




Masculin Nombre de messages : 3924
Age : 37
Localisation : Toulouse
Date d'inscription : 09/09/2008

MessageSujet: Re: La série des Moteurs à ergol liquid - Série YF   Mar 12 Jan 2010 - 21:42

YF-20, moteur initialement utilisé dans ICBM chinois DF-5


YF-20B, version améliorée de YF-20


YF-24
