félicitations à toi Yoann pour l'excellent boulot :)
si tu arrives à recevoir un signal d'une telle qualité c'est que tu as fabriqué une bonne antenne bravo.
Pour WXtiImg si je me souviens bien : si tu veux tentekIr le replay d'un fichier .wav , il doit avoir un nom bien formaté
pour que le logiciel puisse ajouter la carte en superposition. voir la doc pour la syntaxe exacte du nom de fichier !
je dois avouer que depuis quelques semaines j'ai un peu lâché le forum,
je me la coule douce dans mon ti'carbet en Guyane...
j'ai pourtant emmené tout mon matériel SDR je sais que j'ai raté l'EVA d' aujourd'hui
d'ailleurs profitons-en: si il y a des kourouciens qui veulent voir le SDR en pratique
c'est l'occasion avant mardi 3/11.
si tu arrives à recevoir un signal d'une telle qualité c'est que tu as fabriqué une bonne antenne bravo.
Pour WXtiImg si je me souviens bien : si tu veux tentekIr le replay d'un fichier .wav , il doit avoir un nom bien formaté
pour que le logiciel puisse ajouter la carte en superposition. voir la doc pour la syntaxe exacte du nom de fichier !
je dois avouer que depuis quelques semaines j'ai un peu lâché le forum,
je me la coule douce dans mon ti'carbet en Guyane...
j'ai pourtant emmené tout mon matériel SDR je sais que j'ai raté l'EVA d' aujourd'hui
d'ailleurs profitons-en: si il y a des kourouciens qui veulent voir le SDR en pratique
c'est l'occasion avant mardi 3/11.
Neo Yaud- Messages : 84
Inscrit le : 08/11/2010
wxtoimg ne lit pas les images du meteor M2, pour sa il faut un autre soft (en fait 2)
lrptrx.exe -> pour tranformer les .wav en fichier .raw
LRPToffLineDecoder.exe -> pour tranformer le fichier .raw en image .jpg( ou .bmp)
et c'est que ce deuxième soft ne m'affiche pas le menu pour enregistrer en jpg (donc je fait une capture d'ecran a défaut de pouvoir l'enregistrer)
j'ai suivi ce tuto la:
http://www.rtl-sdr.com/a-faster-method-for-decoding-meteor-m2-weather-satellite-images/
lrptrx.exe -> pour tranformer les .wav en fichier .raw
LRPToffLineDecoder.exe -> pour tranformer le fichier .raw en image .jpg( ou .bmp)
et c'est que ce deuxième soft ne m'affiche pas le menu pour enregistrer en jpg (donc je fait une capture d'ecran a défaut de pouvoir l'enregistrer)
j'ai suivi ce tuto la:
http://www.rtl-sdr.com/a-faster-method-for-decoding-meteor-m2-weather-satellite-images/
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
je m'auto repond.
j'ai reussi a trouver la derniere version en date de lrptofflinedecoder. je vous met le lien:
http://meteor.robonuka.ru/for-experts/lrpt-analizer-2015/
et c'est mieux, et je peut enfin sauver en jpg :cheers:
Et admirer ce que sa donne en GRAAANNNDD full resolution
j'ai reussi a trouver la derniere version en date de lrptofflinedecoder. je vous met le lien:
http://meteor.robonuka.ru/for-experts/lrpt-analizer-2015/
et c'est mieux, et je peut enfin sauver en jpg :cheers:
Et admirer ce que sa donne en GRAAANNNDD full resolution
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
Bravo Yoann, tu as progressé beaucoup plus vite que moi pour obtenir de tels résultats. Cela me permet de savoir qu'il y a encore un satellite russe METEOR en activité en plus des deux ou trois américains (à défilement).
je n'ai absolument rien changer a mon setup, si se n'est la place de mon antenne. c'est toujours la petite clé usb bleu, avec mon antenne de compet faite avec de matériaux de récupération
quelques flèches en alu (sa fait 18 ans je fait du tir a l'arc, j'ai du stock), monté sur un bouchon de bouteille. les radian sont 2 baguette de brasure d'un metre, monté sur un bout de carton enroulé et scotché. le tout avec 50cm de coax 75 ohm. la clé est juste derrière. puis 15m de cable usb.
pas de balun, pré-ampli, ni autre fioriture. sa marche bien comme sa, je vait pas dépenser plus pour l'instant donc.
le tout c'est d’attendre une bonne passe ou la sat est bien haut a l'horizon, et en general, comme vous le voyez, sa marche. après faut juste bien utiliser les bon soft ( a jour)
quelques flèches en alu (sa fait 18 ans je fait du tir a l'arc, j'ai du stock), monté sur un bouchon de bouteille. les radian sont 2 baguette de brasure d'un metre, monté sur un bout de carton enroulé et scotché. le tout avec 50cm de coax 75 ohm. la clé est juste derrière. puis 15m de cable usb.
pas de balun, pré-ampli, ni autre fioriture. sa marche bien comme sa, je vait pas dépenser plus pour l'instant donc.
le tout c'est d’attendre une bonne passe ou la sat est bien haut a l'horizon, et en general, comme vous le voyez, sa marche. après faut juste bien utiliser les bon soft ( a jour)
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
bas juste de la récup et du bricolage . le prochain coup je ferai une fusée avec un trombone et mon micro-onde, promis :megalol:
en atendant,une super passe de meteor M2 tout a l'heure
http://www.heavens-above.com/passdetails.aspx?&satid=40069&mjd=57325.4136019095&type=A
je ne pouvais rêver mieux. beau resultat:
en full res: http://www.casimages.com/i/151030113552469455.jpg.html (1568 x 2056)
en atendant,une super passe de meteor M2 tout a l'heure
http://www.heavens-above.com/passdetails.aspx?&satid=40069&mjd=57325.4136019095&type=A
je ne pouvais rêver mieux. beau resultat:
en full res: http://www.casimages.com/i/151030113552469455.jpg.html (1568 x 2056)
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
encore une passe de meteor ce matin:
http://www.heavens-above.com/passdetails.aspx?&satid=40069&mjd=57349.43047815&type=A
et je vient juste de découvrir, un petit cubsat japonnais lancé en 2014, émettant des images de la terre en sstv (en plus de leur télémétrie tout sa tout sa...)
http://amsat-uk.org/2015/11/19/sprout-sstv-active-sundays/
l'université japonaise qui l'a construit, en a déjà fait une autre avant, lancé en 2008, c'est aussi sur leur site:
http://cubesat.aero.cst.nihon-u.ac.jp/english/index.html
il va falloir que je lise sa !
http://www.heavens-above.com/passdetails.aspx?&satid=40069&mjd=57349.43047815&type=A
et je vient juste de découvrir, un petit cubsat japonnais lancé en 2014, émettant des images de la terre en sstv (en plus de leur télémétrie tout sa tout sa...)
http://amsat-uk.org/2015/11/19/sprout-sstv-active-sundays/
l'université japonaise qui l'a construit, en a déjà fait une autre avant, lancé en 2008, c'est aussi sur leur site:
http://cubesat.aero.cst.nihon-u.ac.jp/english/index.html
il va falloir que je lise sa !
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
Une petite vidéo faite par un jeune écouteur radio (SWL short wave listener) qui avec un petit récepteur radio VHF, mais une clé Dongle USB comme montrée plus haut fait l'affaire. Ici il s'agit d'écouter au passage de l'ISS les signaus du microsatellite russe, pas encore lâché, (il est dans l'ISS) TOMSK-TPU-120, il sera lâché plus tard ; ici il est testé dans l'ISS relié à l'antenne dédiée aux radio amateurs de la station. Cette vidéo où on entend les fameux messages en plusieurs langues permet surtout de voir qu'il existe plein de logiciels pour suivre le passage de la station en plus de son écoute sur la fréquence VHF 145.800 en FM. Il dispose d'une antenne télescopique de 2 mètres bien accordée sur cette fréquence.
Cela montre qu'en plus de la passion pour l'astronautique, l'informatique, la radio, sans mobiliser de gros budgets, un jeune peut déjà se faire bien plaisir tout en s'instruisant. Ce post fait bien suite à ceux qui précèdent sur la réception d'images des satellites météorologiques (NOAA & NETEOR).
https://youtu.be/yLa1ID8qrCA?t=12
Cela montre qu'en plus de la passion pour l'astronautique, l'informatique, la radio, sans mobiliser de gros budgets, un jeune peut déjà se faire bien plaisir tout en s'instruisant. Ce post fait bien suite à ceux qui précèdent sur la réception d'images des satellites météorologiques (NOAA & NETEOR).
https://youtu.be/yLa1ID8qrCA?t=12
Plop !
Je vient de voir que vient de sortir un petit frère au airspy-R2, le airspy mini.
http://airspy.com/airspy-mini/
la ou une clé sdr classique voit champ large de 2 mhz, et le airspy-r2, 10mhz ; cette clé la permet 6 mhz ... ce qui me donne envie de tester la reception en hrpt des sat noaa, et pourquoi pas de meteop ? si sa marche, mais j'ai pas encores trouvé de sujet/site/blog /forum la dessus, c'est trop recent... je vait me renseigner sur les soft a avoir, surtout que j'ai un pc tout neuf sous windows 10...
petit conseil, ne choisissez pas les 2 vendeur conseiller par le site, l'un est out of stock, l'autre, trop cher. je l'ai eu a 96 euros livré via https://www.itead.cc/ (je vient juste de le commandé ! je vous dirai quand je l'aurai...)
Je vient de voir que vient de sortir un petit frère au airspy-R2, le airspy mini.
http://airspy.com/airspy-mini/
la ou une clé sdr classique voit champ large de 2 mhz, et le airspy-r2, 10mhz ; cette clé la permet 6 mhz ... ce qui me donne envie de tester la reception en hrpt des sat noaa, et pourquoi pas de meteop ? si sa marche, mais j'ai pas encores trouvé de sujet/site/blog /forum la dessus, c'est trop recent... je vait me renseigner sur les soft a avoir, surtout que j'ai un pc tout neuf sous windows 10...
petit conseil, ne choisissez pas les 2 vendeur conseiller par le site, l'un est out of stock, l'autre, trop cher. je l'ai eu a 96 euros livré via https://www.itead.cc/ (je vient juste de le commandé ! je vous dirai quand je l'aurai...)
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
En sat météo a écouter en hrpt , il y aurai les NOAA, meteop A & B, et FY3A/3B (chinois)
je suis sur cette page la pour l'instant, niveau logiciel, et c'est gratuit , mais vous pouvez payer pour plus d'option ou utilisation commercial
http://www.satsignal.eu/software/hrpt.htm
et j'aprend qu'il faut passer par un autre logiciel aussi (gratuit, ouf) pour decoder les signaux de meteop & FY3A/3B
http://www.sat.cc.ua/page5.html
sa tombe bien, ya des fichier en exemple pour s'entrainer a utiliser les logiciels , re ouf. Bref pas mal de lecture.... j'ai hate de voir ce que vaut ce petit joujou
En attendant, on vas bricoler une autre antenne de compete :D
je suis sur cette page la pour l'instant, niveau logiciel, et c'est gratuit , mais vous pouvez payer pour plus d'option ou utilisation commercial
http://www.satsignal.eu/software/hrpt.htm
et j'aprend qu'il faut passer par un autre logiciel aussi (gratuit, ouf) pour decoder les signaux de meteop & FY3A/3B
http://www.sat.cc.ua/page5.html
sa tombe bien, ya des fichier en exemple pour s'entrainer a utiliser les logiciels , re ouf. Bref pas mal de lecture.... j'ai hate de voir ce que vaut ce petit joujou
En attendant, on vas bricoler une autre antenne de compete :D
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
Tiens, au passage, j'apprend la que meteor M1 est encore fonctionnel. je croyais qu'il était HS ?
http://phasenoise.livejournal.com/2245.html
quid ?
http://phasenoise.livejournal.com/2245.html
quid ?
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
une antenne pour sat meteo en vhf ? et bien... j'ai ma formidable photo en haut de cette page du sujet :D . Sinon, pour la reception en hrpt sur 1700 mhz.... j'ai toujours rien trouvé... erf, va falloir encore jouer a mac-gyver :D
ps: ma meilleur piste pour une antennenon directive omnidirectionnelle c'est sa:
https://pleodorina.wordpress.com/2015/02/28/uhf-and-shf-quadrifilar-helix-antenna-from/
ps: ma meilleur piste pour une antenne
https://pleodorina.wordpress.com/2015/02/28/uhf-and-shf-quadrifilar-helix-antenna-from/
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
Bon bon bon, j'ai enfin reçu la petite bete:

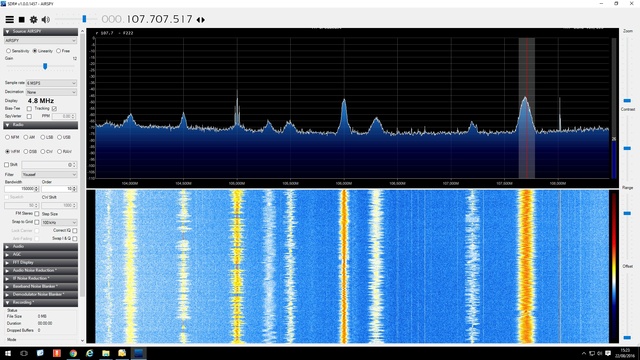

donc j'ai rapidement tester avec sdrsharp, sur la bande fm, c'est pas si mal, surtout que le gain n'est qu'a la moitié:
et en reception adsb, j'ai pas mal d'avions dans ma touraine :
tout sa avec un simple bout de fil comme antenne, a l'interieur en plus :)xx
par contre, j'ai essayer de mettre en place mon setup pour la reception en hrpt des noaa..et ... outre pour l'antenne que j'ai pas envie de me faire chier avec une parabole directive, mais va bien falloir (ouch :( )
je commence a me faire des cheveux blanc, car la seul solution que je voit est d'utiliser GNUradio, qui est une vrai usine a gaz, concu pour linux en plus (ce qui m'est totalement inconnue) mais ya que comme sa qu'on peut faire avec le airspy pour le moment j'ai l'impression
je sent que sa va me prendre un bon bout de temps ...
donc j'ai rapidement tester avec sdrsharp, sur la bande fm, c'est pas si mal, surtout que le gain n'est qu'a la moitié:
et en reception adsb, j'ai pas mal d'avions dans ma touraine :
tout sa avec un simple bout de fil comme antenne, a l'interieur en plus :)xx
par contre, j'ai essayer de mettre en place mon setup pour la reception en hrpt des noaa..et ... outre pour l'antenne que j'ai pas envie de me faire chier avec une parabole directive, mais va bien falloir (ouch :( )
je commence a me faire des cheveux blanc, car la seul solution que je voit est d'utiliser GNUradio, qui est une vrai usine a gaz, concu pour linux en plus (ce qui m'est totalement inconnue) mais ya que comme sa qu'on peut faire avec le airspy pour le moment j'ai l'impression
je sent que sa va me prendre un bon bout de temps ...
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
Encore intéressant cette clé dongle Airspy que je connaissais par les publicités, je n'étais pas certain de son efficacité car j'ai déchanté sur un autre produit du genre que j'ai du renvoyer à Amazon du fait de son inefficacité. Là manifestement tu as fait un bon choix :up8: car si tu as du résultat avec un bout de fil faisant office d'antenne, c'est prometteur.
Côté logiciel ADS-B cela à l'air pas mal non plus, certes il faut des avions dans le coin.
Par contre tu le sais bien, tu ne fera pas l'économie d'une antenne [mobie] pour les signaux haute résolution des sat météo. Finalement une vieille antenne parabole de TV satellite du commerce peut déjà faire un bon réflecteur, mais il te faudra un ampli et ce n'est pas facile à trouver ou, "qui sait", placer le Airspy dans l'antenne même avec un long fil USB il en existe de cinq mètres de long, c'est ce que j'utilise pour éloigner mon FunCube Dongle de mes PC.
Ce que je sais (ce n'a a jamais été mon cas) c'est que les jours fastes (bonne météo/bonne orbite/bon signal) on peut voir jusqu'au sillage des grands pétroliers en mer et même la traînée des jets aux hauts niveaux de vol, lorsque le vent l'a un peu étalé ; c'est dire !
Tiens nous au courant de tes progrès.
Côté logiciel ADS-B cela à l'air pas mal non plus, certes il faut des avions dans le coin.
Par contre tu le sais bien, tu ne fera pas l'économie d'une antenne [mobie] pour les signaux haute résolution des sat météo. Finalement une vieille antenne parabole de TV satellite du commerce peut déjà faire un bon réflecteur, mais il te faudra un ampli et ce n'est pas facile à trouver ou, "qui sait", placer le Airspy dans l'antenne même avec un long fil USB il en existe de cinq mètres de long, c'est ce que j'utilise pour éloigner mon FunCube Dongle de mes PC.
Ce que je sais (ce n'a a jamais été mon cas) c'est que les jours fastes (bonne météo/bonne orbite/bon signal) on peut voir jusqu'au sillage des grands pétroliers en mer et même la traînée des jets aux hauts niveaux de vol, lorsque le vent l'a un peu étalé ; c'est dire !
Tiens nous au courant de tes progrès.
Archéo registres
J’exhume un vieux carnet de trafic radio (obligatoire pour les radio amateurs) et je note que le 13 février 1988, entre 17:09:05 et 17: 16: 48 j'entends un bon passage de Mir sur la fréquence (de Tsoup à Moscou) en FMn 143.625 MHz avec 36° d'élévation max, les cosmonautes parlent avec le centre de contrôle (en Russe malheureusement pour moi) . Il y a un retour des com de Tsup via Mir ce qui me permet d'entendre les deux depuis Marseille. On entend même le bruit de la ventilation de la station ce qui permet de savoir si c'est Tsup ou Mir qui émet.
Au moment de ce passage je ne suis pas équipé pour contacter les cosmonautes et il faut dire que je n'y pense pas, ce que je ferai plus tard sur leur fréquence radio radio amateur.
Dans le même temps j'écoute ou regarde suivant les heures les passages Saliout-7 (sur 21 Mhz onde courte), il m'arrivera même des les voir toute les deux le soir et les entendre ensemble aussi...
Fallait de grosses antennes, de gros récepteurs de trafic radio, je ne pouvais pas encore imaginer les clé dongle USB comme le Airspy
J’exhume un vieux carnet de trafic radio (obligatoire pour les radio amateurs) et je note que le 13 février 1988, entre 17:09:05 et 17: 16: 48 j'entends un bon passage de Mir sur la fréquence (de Tsoup à Moscou) en FMn 143.625 MHz avec 36° d'élévation max, les cosmonautes parlent avec le centre de contrôle (en Russe malheureusement pour moi) . Il y a un retour des com de Tsup via Mir ce qui me permet d'entendre les deux depuis Marseille. On entend même le bruit de la ventilation de la station ce qui permet de savoir si c'est Tsup ou Mir qui émet.
Au moment de ce passage je ne suis pas équipé pour contacter les cosmonautes et il faut dire que je n'y pense pas, ce que je ferai plus tard sur leur fréquence radio radio amateur.
Dans le même temps j'écoute ou regarde suivant les heures les passages Saliout-7 (sur 21 Mhz onde courte), il m'arrivera même des les voir toute les deux le soir et les entendre ensemble aussi...
Fallait de grosses antennes, de gros récepteurs de trafic radio, je ne pouvais pas encore imaginer les clé dongle USB comme le Airspy
Astro-notes a écrit:, mais il te faudra un ampli et ce n'est pas facile à trouver ou, "qui sait", placer le Airspy dans l'antenne même avec un long fil USB il en existe de cinq mètres de long, c'est ce que j'utilise pour éloigner mon FunCube Dongle de mes PC
ma rallonge usb fait 15 mètres (ya un ampli au bout de 10 mètres dans le cable usb) sa me permet de mettre tout le bordel dehors, et moi de rester au frais a l’intérieur (ou au chaud l'hiver :D )
la, j'en suis rendu sur reddit, ou un petit bonhomme obtient de bon resultat en reception inmersat avec une antenne patch et un ampli a 20 $
https://www.reddit.com/r/RTLSDR/comments/3oxv4s/satellite_lband_reception/
quand a la question soft, je creuse encore la question, je suis sur une piste... mais j'aimerai deja recevoir quelque chose avec une antenne quel qu'elle soit...
yoann- Messages : 5780
Inscrit le : 31/01/2007
Age : 39
Localisation : indre et loire
