Salut, ça faisait longtemps que je n’avais plus posté sur le FCS, du coup je me suis dit que j'allais partager ma réalisation de la maquette NEW HORIZONS 1/15, la même échelle que mon précédent PHILAE.

réalisation du RTG
maquette NEW HORIZONS 1/15 Img_0110

maquette NEW HORIZONS 1/15 Img_0111


maquette NEW HORIZONS 1/15 Img_0112
Revenir en haut Aller en bas
http://www.spacemodel13.fr
Vonfeld
Modérateur
Modérateur

Vonfeld

Masculin Nombre de messages : 2598
Age : 52
Localisation : Achern ( Allemagne )
Date d'inscription : 07/03/2007

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyDim 5 Juil 2015 - 20:55

Tu fais bien de le tenir au bout d'une tige, sinon gare aux brulures :)

_________________
Vonfeld
Revenir en haut Aller en bas
lionel


lionel

Masculin Nombre de messages : 2194
Age : 33
Localisation : Herault
Date d'inscription : 11/11/2009

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyLun 6 Juil 2015 - 0:50

Génial Super
Revenir en haut Aller en bas
spacemodel13


spacemodel13

Masculin Nombre de messages : 370
Age : 40
Localisation : Marseille
Date d'inscription : 18/05/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyLun 6 Juil 2015 - 19:47

la suite ....

finition du RTG

maquette NEW HORIZONS 1/15 Img_0210


fabrication de la plateforme (avec tous les trous d'insertion des instruments) et du support de la parabole principale haut gain de 2.10m de diamètre (ici 14cm)


maquette NEW HORIZONS 1/15 Img_0211


maquette NEW HORIZONS 1/15 Img_0113

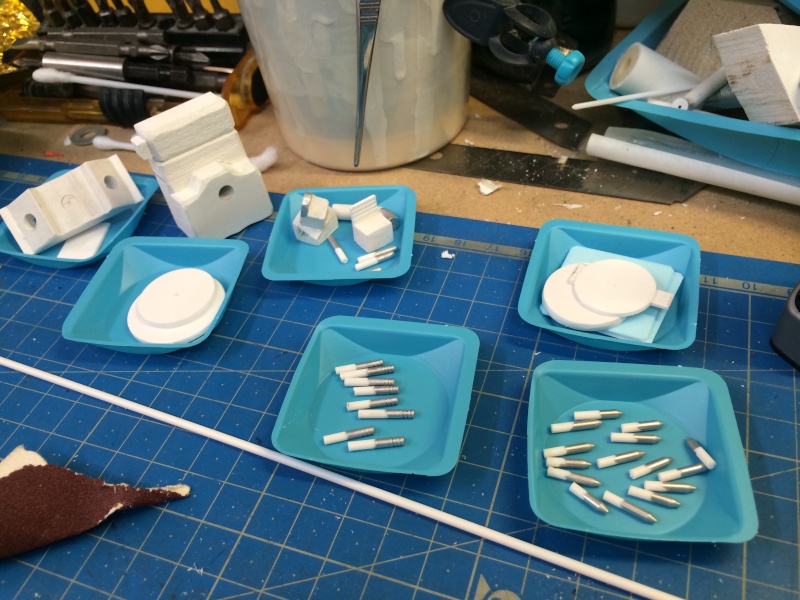

réalisation des instruments et des tuyères stabilisatrices (thrusters)


maquette NEW HORIZONS 1/15 Img_0212
Revenir en haut Aller en bas
http://www.spacemodel13.fr
spacemodel13


spacemodel13

Masculin Nombre de messages : 370
Age : 40
Localisation : Marseille
Date d'inscription : 18/05/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyLun 6 Juil 2015 - 19:49

petit test d'assemblage (integration) : ça commence à ressembler à quelque chose !!!

maquette NEW HORIZONS 1/15 Img_0213
Revenir en haut Aller en bas
http://www.spacemodel13.fr
Frandu12


Frandu12

Masculin Nombre de messages : 4834
Age : 29
Localisation : Millau (aveyron)
Date d'inscription : 16/03/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyLun 6 Juil 2015 - 19:56

n'hésite pas a posté sur le forum des maquette spatiale ton avancé
Revenir en haut Aller en bas
http://actualite.spatiale.free.fr
Astro-notes
Donateur
Donateur

Astro-notes

Masculin Nombre de messages : 12531
Age : 77
Localisation : Corse du Sud
Date d'inscription : 12/04/2006

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyMar 7 Juil 2015 - 8:31

Cela parait si simple quand on le voit faire par les autres.  bravo merci et tient nous au courant.  up
Revenir en haut Aller en bas
http://astro-notes.org
spacemodel13


spacemodel13

Masculin Nombre de messages : 370
Age : 40
Localisation : Marseille
Date d'inscription : 18/05/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyMar 7 Juil 2015 - 23:49

Thermoformage des paraboles secondaire et principale



maquette NEW HORIZONS 1/15 Img_0216


maquette NEW HORIZONS 1/15 Img_0218


maquette NEW HORIZONS 1/15 Img_0217


maquette NEW HORIZONS 1/15 Img_0219
Revenir en haut Aller en bas
http://www.spacemodel13.fr
Space Opera
Modérateur
Modérateur

Space Opera

Masculin Nombre de messages : 12315
Age : 46
Localisation : France
Date d'inscription : 27/11/2005

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyMer 8 Juil 2015 - 0:06

Très sympa :)
Revenir en haut Aller en bas
https://www.forum-conquete-spatiale.fr
Astro-notes
Donateur
Donateur

Astro-notes

Masculin Nombre de messages : 12531
Age : 77
Localisation : Corse du Sud
Date d'inscription : 12/04/2006

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyMer 8 Juil 2015 - 7:21

Je réalise réellement, en voyant le travail de spacemodel13, que cette sonde est un bloc compact dans lequel l'antenne et son électronique ne font qu'un, le seul périphérique restant est le générateur électrique. C'est compact on dirait un petit blockhaus volant, efficace à l'épreuve des micrométéorites, des protons et autres rayons gamma. Cela me change de la vision que j'ai des Voyager et autres Pioneer qui ressemblaient à de la dentelle. Autres temps autres meurs et sans doute autre maturité.
Cela me laisse songeur.
Revenir en haut Aller en bas
http://astro-notes.org
spacemodel13


spacemodel13

Masculin Nombre de messages : 370
Age : 40
Localisation : Marseille
Date d'inscription : 18/05/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyMer 8 Juil 2015 - 20:26

On poursuit avec les éléments de l'antenne de communication:

maquette NEW HORIZONS 1/15 Img_0220

maquette NEW HORIZONS 1/15 Img_0221

Un peu de tournage ....

maquette NEW HORIZONS 1/15 Img_0222


Réalisation des radiateurs persiennes ainsi que du collecteur de poussières, le tout situé sous la plateforme


maquette NEW HORIZONS 1/15 Img_0223
Revenir en haut Aller en bas
http://www.spacemodel13.fr
spacemodel13


spacemodel13

Masculin Nombre de messages : 370
Age : 40
Localisation : Marseille
Date d'inscription : 18/05/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptySam 11 Juil 2015 - 15:13

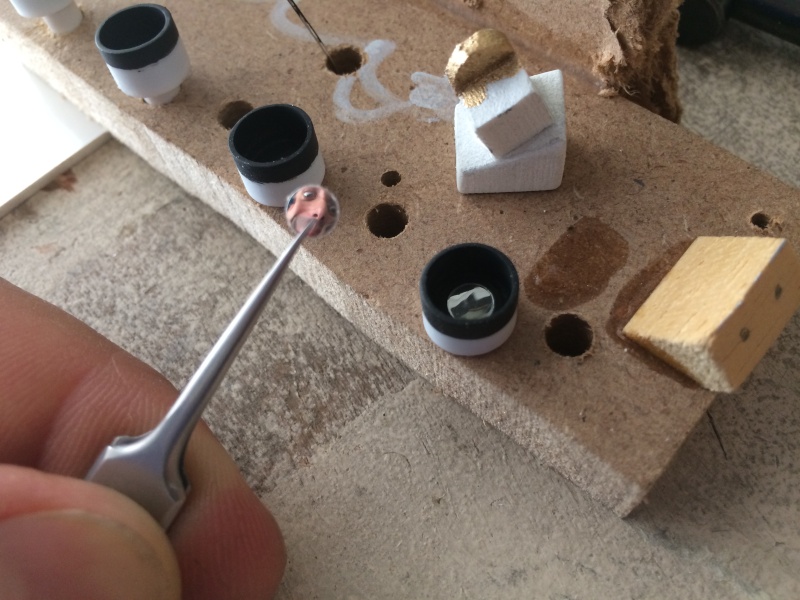

la suite avec la réalisation des Star Trackers


maquette NEW HORIZONS 1/15 Img_0224

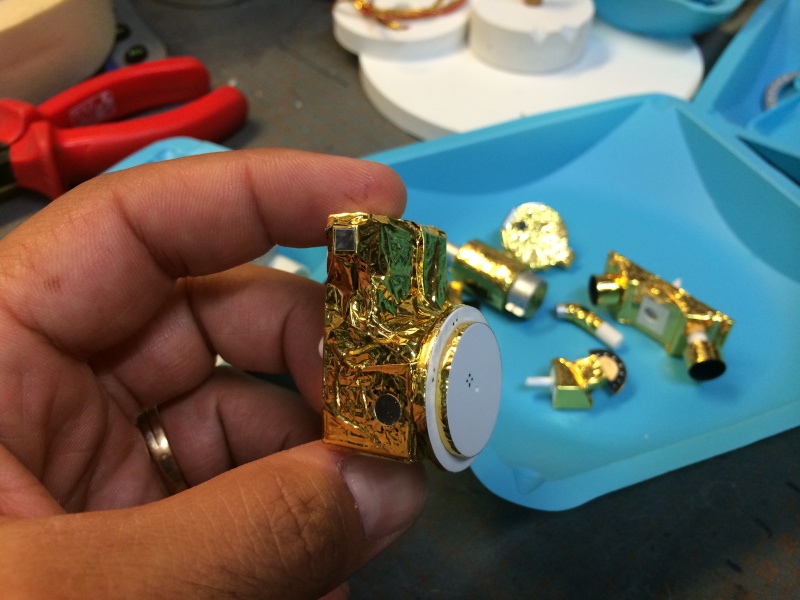

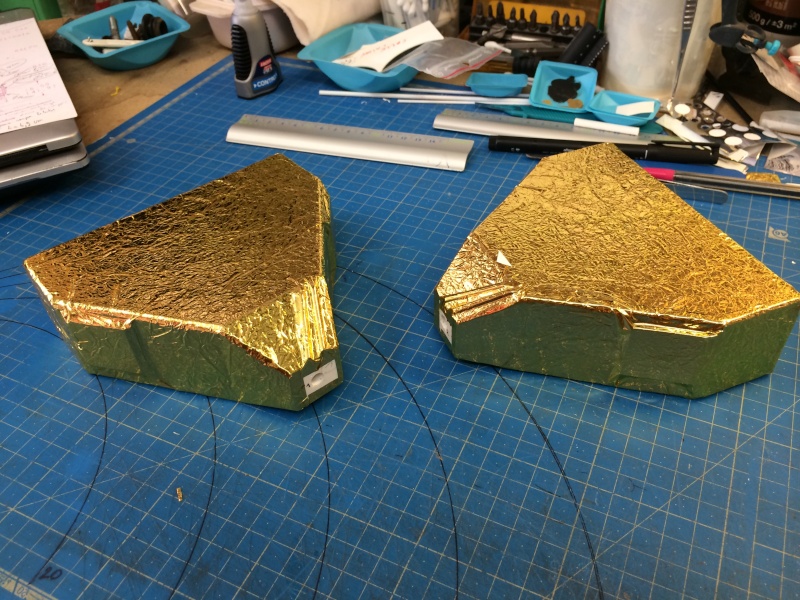

puis emballage des instruments et du corps avec le MLI (isolant doré)

maquette NEW HORIZONS 1/15 Img_0310

maquette NEW HORIZONS 1/15 Img_0311


maquette NEW HORIZONS 1/15 Img_0312

maquette NEW HORIZONS 1/15 Img_0313

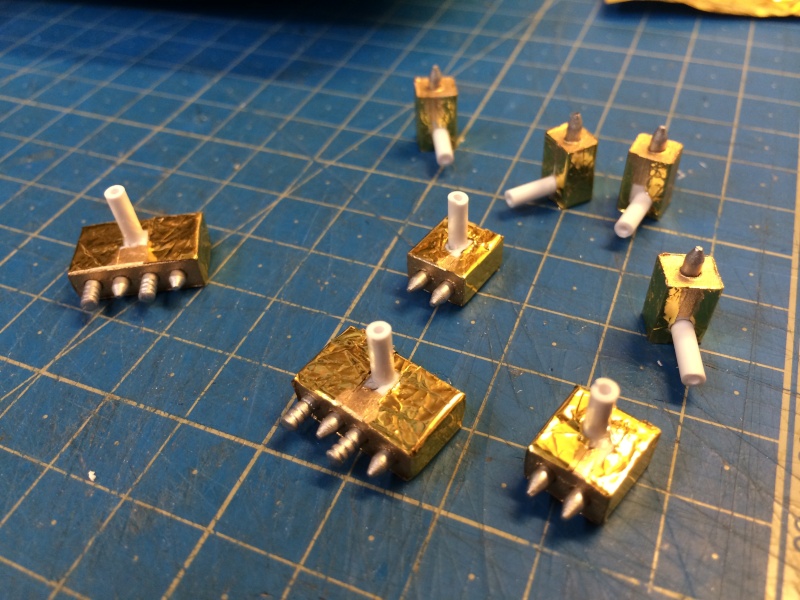

fabrication des Thrusters (tuyères stabilisatrices) qui ont une forme différente de ce qu'on a l'habitude de voir (en forme en cône inversé au lieu de tuyère type réacteur)


maquette NEW HORIZONS 1/15 Img_0314


maquette NEW HORIZONS 1/15 Img_0315

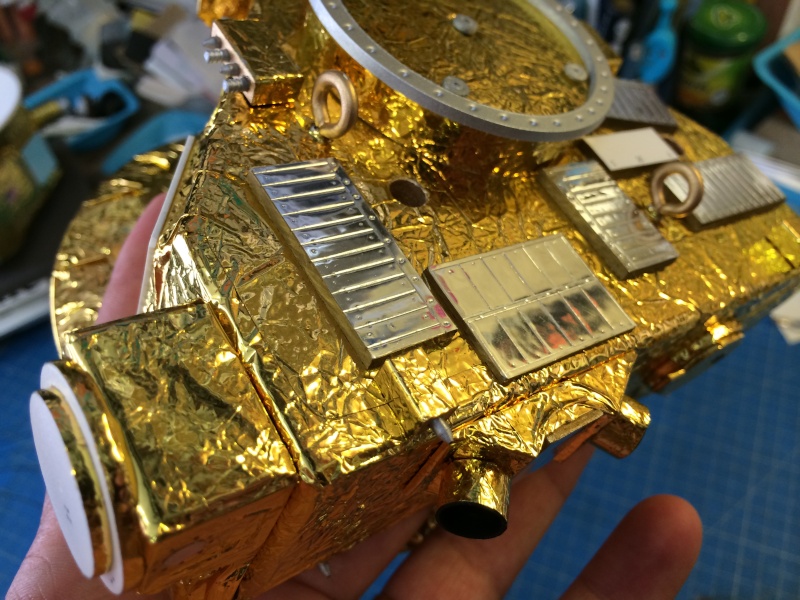

collage des radiateurs et du collecteur de poussières.

maquette NEW HORIZONS 1/15 Img_0316
Revenir en haut Aller en bas
http://www.spacemodel13.fr
lionel


lionel

Masculin Nombre de messages : 2194
Age : 33
Localisation : Herault
Date d'inscription : 11/11/2009

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyDim 12 Juil 2015 - 8:08

Ca avance bien.
C'est des crochet sur la dernière photo ? scratch
Revenir en haut Aller en bas
spacemodel13


spacemodel13

Masculin Nombre de messages : 370
Age : 40
Localisation : Marseille
Date d'inscription : 18/05/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyLun 13 Juil 2015 - 19:11

Oui, tout à fait, ce sont des anneaux de suspension, car la maquette doit être présentée suspendue au Planétarium de Nantes.

Il y a également 2 trous sur le dessous pour la poser sur un socle sous cloche Plexi.
Revenir en haut Aller en bas
http://www.spacemodel13.fr
lionel


lionel

Masculin Nombre de messages : 2194
Age : 33
Localisation : Herault
Date d'inscription : 11/11/2009

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyMar 14 Juil 2015 - 9:36

C'est ce que je me suis dit aussi :)
Revenir en haut Aller en bas
spacemodel13


spacemodel13

Masculin Nombre de messages : 370
Age : 40
Localisation : Marseille
Date d'inscription : 18/05/2008

maquette NEW HORIZONS 1/15 Empty
MessageSujet: Re: maquette NEW HORIZONS 1/15   maquette NEW HORIZONS 1/15 EmptyMar 14 Juil 2015 - 17:02

Et voilà, ça y est, un beau FLY BY de la part de la NASA par NEW HORIZONS.

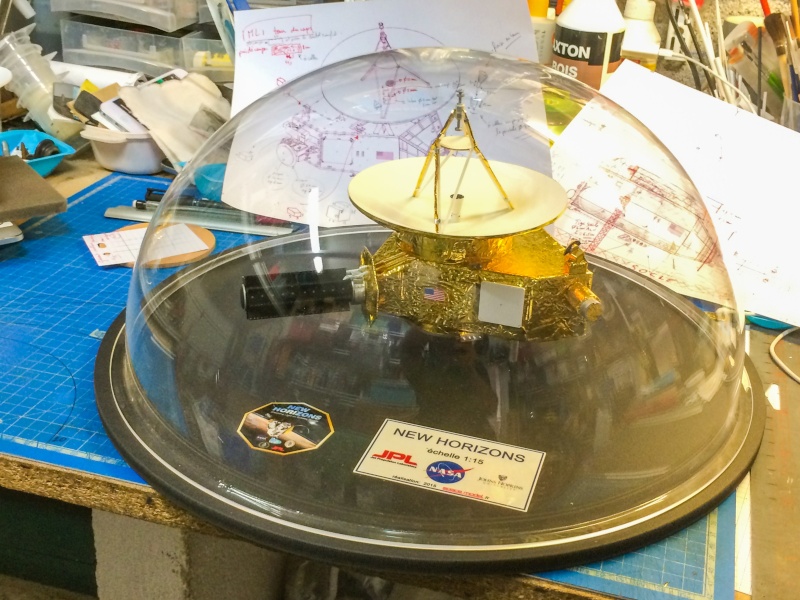

Donc assemblage des dernières pièces de la maquette, et mise sous cloche sur le socle.

Mise en place du fameux drapeau USA !!!

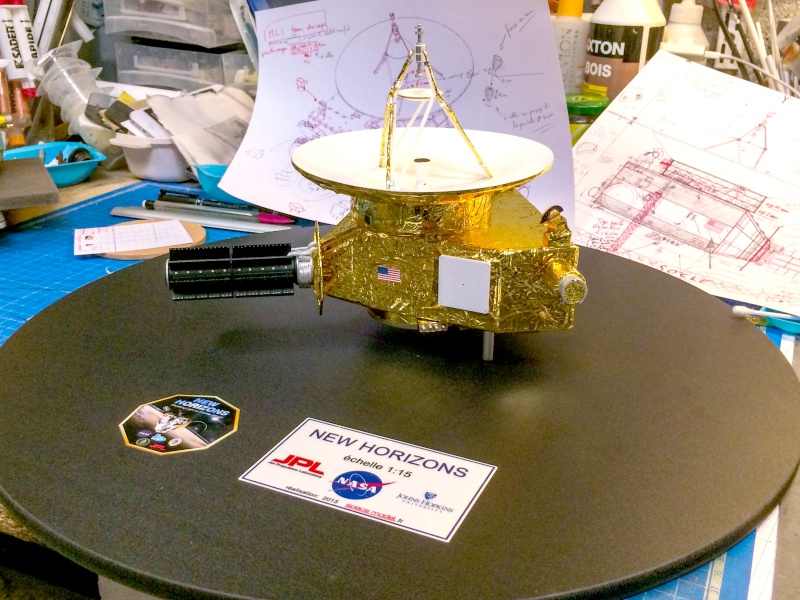

Pose sur le socle.

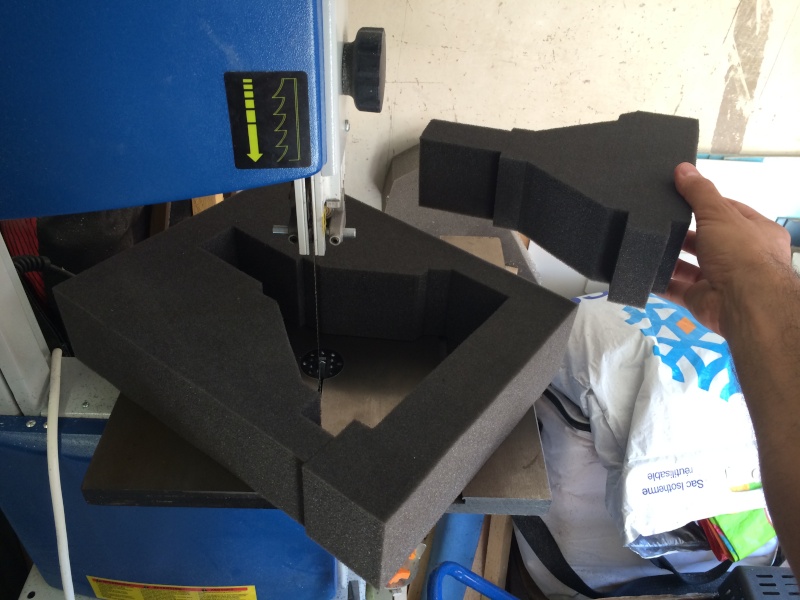

Découpe de la mousse PU pour la boite de transport.
Finition de la boite.

Et voilà .... en route pour de nouvelles aventures ....


maquette NEW HORIZONS 1/15 Img_0317
