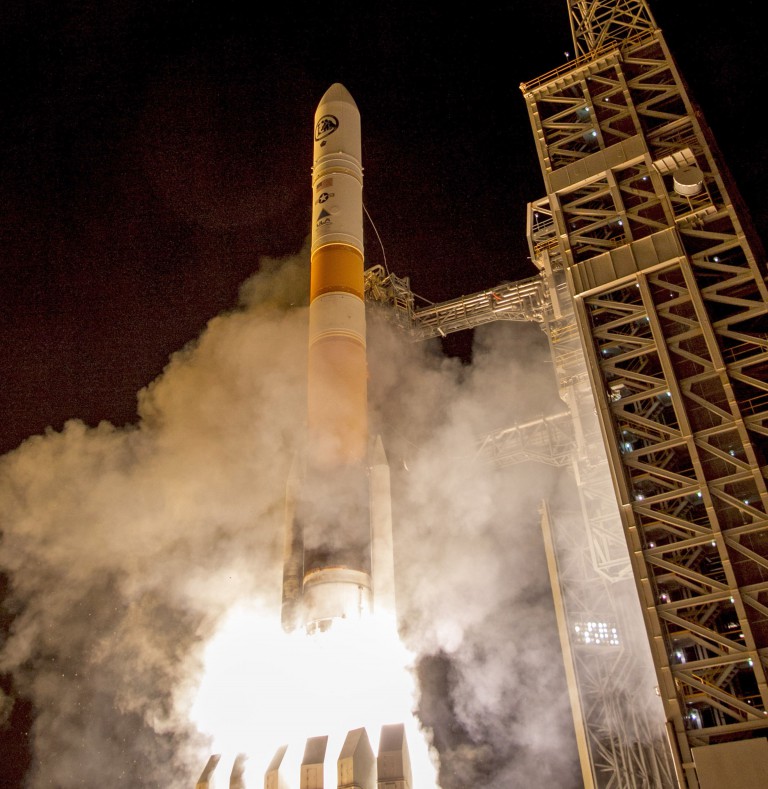

Quelques photos d'ULA :







Malheureusement les flammes étaient de l'autre coté...

David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009

Revenir en haut Aller en bas


David L. a écrit:Malheureusement les flammes étaient de l'autre coté...
Pas tout à fait d'accord avec toi, si tu regardes l'angle de prise de vue de la vidéo, je dirais que la flamme est là:

Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 140

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 30517
Inscrit le : 10/07/2008
Age : 63 Masculin
Localisation : Lorient

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


wakka a écrit:
David L. a écrit:Malheureusement les flammes étaient de l'autre coté...
Pas tout à fait d'accord avec toi, si tu regardes l'angle de prise de vue de la vidéo, je dirais que la flamme est là:

Sur la vidéo du décollage, on peut voir que la longue ligne de flammes fait un angle de 90° avec la grande structure proche du lanceur (en prenant l'axe central de la Delta-4). Or ce que tu montres fait un angle de 180° avec cette structure... Il y a un changement de caméra à 0'26".
David L.
David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009
Age : 50 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


Là, tu es d'accord qu'on voit la structure (qui on dirait sert de protection) de face ok?

Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 Scree125

Toujours la même vue un peu plus tard

Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 Scree126

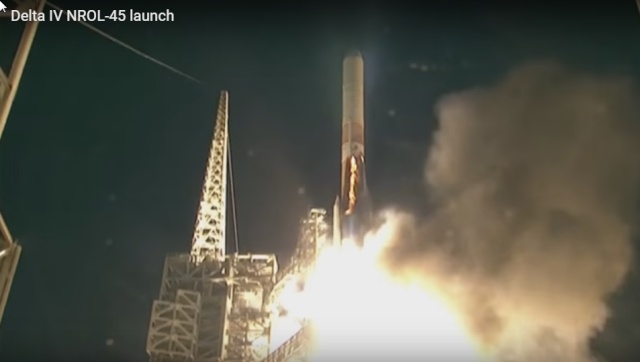

La même vue et là on voit la flamme a l'opposé de la fameuse structure...

Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 Scree127

cela correspond donc a ca:

Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 142

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 30517
Inscrit le : 10/07/2008
Age : 63 Masculin
Localisation : Lorient

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


La structure (celle qui porte les deux bras et le paratonnerre) qui se trouve sur la gauche du lanceur sur la vidéo, se trouve sur sa droite sur les trois photos. On peut voir les deux bras de l'autre coté du lanceur sur les photos.

Malheureusement il n'y a pour l'instant que trois photos diffusées par ULA, toutes du même coté, celui opposé à la vidéo... Ce n'est peut-être pas un hasard...
David L.
David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009
Age : 50 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


USA-267 est catalogué par le Norad avec le n° 41334, mais bien sûr sans aucune donnée orbitale.

Le 2e étage DCSS n'apparait pas, il a probablement été désorbité.
David L.
David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009
Age : 50 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


La photo que montre Waka est à l'opposée des vues des caps d'écran du lancement !
La flamme est en fait derrière le lanceur sur la photo de Waka.
Sur la vidéo on voit bien lors de la montée, que la flamme est sur le corps central au niveau de l'attache de l'ombilical et on voit bien les 2 boosters de chaque coté.

Là où tu situes la flamme aurait pu être bon si le Delta avait fait une manoeuvre de "roll" au décollage.
capcom
capcom

Messages : 1679
Inscrit le : 26/11/2006
Age : 57 Masculin
Localisation : 04

http://www.capcomespace.net

Revenir en haut Aller en bas


Cette photo, prise avant le lancement du coté où les flammes sont apparues, montre qu'elle se sont formées sur les canalisations, non recouvertes par la mousse...

Spoiler:

Toujours pas de photos du bon coté... J'espère qu'il y avait d'autres photographes que ceux d'ULA.

[admin Wakka: mis en spoiler, photo trop grande]
David L.
David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009
Age : 50 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


capcom a écrit:La photo que montre Waka est à l'opposée des vues des caps d'écran du lancement !
La flamme est en fait derrière le lanceur sur la photo de Waka.
Sur la vidéo on voit bien lors de la montée, que la flamme est sur le corps central au niveau de l'attache de l'ombilical et on voit bien les 2 boosters de chaque coté.

Là où tu situes la flamme aurait pu être bon si le Delta avait fait une manoeuvre de "roll" au décollage.

Tout à fait, et les boosters permettent bien de localiser la zone, on voit les deux sur les deux photos au sol et en vol, c'est donc bien l'opposé complète et à non 90°.
avatar
Syl35
Donateur
Donateur

Messages : 1013
Inscrit le : 02/08/2012
Age : 42 Masculin
Localisation : Rennes

Revenir en haut Aller en bas


ok ok, je m'incline, vous avez tous sans aucun doute raison :D

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 30517
Inscrit le : 10/07/2008
Age : 63 Masculin
Localisation : Lorient

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


wakka a écrit:ok ok, je m'incline, vous avez tous sans aucun doute raison :D

J'espère que tu t'inclines à 123°, l'inclinaison de l'orbite de NROL-45 !    :drunken:
David L.
David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009
Age : 50 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


Question posée sur twitter et une réponse donnée par Massimo ‏@Rainmaker1973:

that should be the Radial Outward Firing Igniters (ROFIs, or “sparklers”)

ROFI (ou sparklers - cierge magique, petite baguette qui brûle lentement en faisant des étincelles) veut dire Radially Outward Firing Initiators, des allumeurs qui permettent a l'hydrogène qui entoure le lanceur de s'enflammer, comme au temps de la navette spatiale avant l'allumage des SSME.

http://www.planetary.org/blogs/jason-davis/2014/20141126-ula-burning-questions.html?referrer=https://www.google.it/

Qu'en pensez-vous ?

Edit: @David L. :ven: :ven: :ven:

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 30517
Inscrit le : 10/07/2008
Age : 63 Masculin
Localisation : Lorient

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


wakka a écrit:Question posée sur twitter et une réponse donnée par Massimo ‏@Rainmaker1973:

that should be the Radial Outward Firing Igniters (ROFIs, or “sparklers”)

ROFI (ou sparklers - cierge magique, petite baguette qui brûle lentement en faisant des étincelles) veut dire Radially Outward Firing Initiators, des allumeurs qui permettent a l'hydrogène qui entoure le lanceur de s'enflammer, comme au temps de la navette spatiale avant l'allumage des SSME.

http://www.planetary.org/blogs/jason-davis/2014/20141126-ula-burning-questions.html?referrer=https://www.google.it/

Qu'en pensez-vous ?

Edit:  @David L.  :ven: :ven: :ven:

Je pense que les ROFI sont plutôt situés sous le lanceurs. C'est ce qu'on voit d'allumer vers 0:10 de la vidéo du décollage de la page précédente.
Sur la navette c'était aussi au niveau des tuyères et non sur la fusée.
avatar
Syl35
Donateur
Donateur

Messages : 1013
Inscrit le : 02/08/2012
Age : 42 Masculin
Localisation : Rennes

Revenir en haut Aller en bas


Il y a pas de système de déluge par eau sur les pad de lancement des Delta, serait-ce pour ça que les flammes montent si haut sur le lanceur ? A l'époque de la navette le WDS (Water Deluge System) était justement là pour éviter ça non ?
Lucas31
Lucas31

Messages : 790
Inscrit le : 04/09/2014
Age : 27 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas


Lucas31 a écrit:Il y a pas de système de déluge par eau sur les pad de lancement des Delta, serait-ce pour ça que les flammes montent si haut sur le lanceur ? A l'époque de la navette le WDS (Water Deluge System) était justement là pour éviter ça non ?

Le système de déluge d'eau a pour utilité principale de réduire les phénomènes acoustiques notamment des boosters. Donc limiter les dégâts sur le pas de tir et les ondes acoustiques qui pourraient remonter jusqu'à la charge utile (pour la navette, le risque était entre autre que des tuiles ne se cassent au décollage à cause de ces ondes).

Pour le problème de flammes de la Delta IV, je cite un vieux post de Capcom datant de 2011 dans un autre fil:

Capcom a écrit:
Concernant le retour de flamme, le problème avait été évoqué aussi bien au KSC sur le SLC 37 que sur le SLC 6 en Californie. Apparemment, le massif utilisé emprisonne complètement la base du lanceur avec pour conséquence que l'accumulation de d'hydrogène gazeux sortant des moteurs avant le décollage n'est pas dispersées par le vent. Il s'accumule dans les carneau et sous le massif. A l'allumage, ca fait un peu boum et sans remonte par capillarité sur les flancs des CBC.

Il faut savoir aussi que ces carneaux avait été conçue pour un lanceur qui ne dégase pas, le Titan 3.

edit: à priori 5 sec avant l'allumage de l'hydrogène est lâché pour conditionner la température interne des RS-68, d'où la boule de feu projetée à l'allumage


Dernière édition par Syl35 le Mer 10 Fév 2016 - 22:29, édité 1 fois
avatar
Syl35
Donateur
Donateur

Messages : 1013
Inscrit le : 02/08/2012
Age : 42 Masculin
Localisation : Rennes

Revenir en haut Aller en bas


J'ai enfin trouvé une photo du bon coté ! Merci americaspace.com !



Dans leur compte-rendu du lancement ( http://www.americaspace.com/?p=91452 ), ils donnent une info très intéressante : la masse du satellite Topaz est de 8 tonnes, soit la moitié de la masse du prédécesseur Lacrosse. Si la construction d'un Topaz a coûté plus cher du fait de la miniaturisation, elle a pu être compensée en partie par la réduction du coût du lancement.


Dernière édition par David L. le Mer 10 Fév 2016 - 22:25, édité 1 fois
David L.
David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009
Age : 50 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


Pour reprendre ce même vieux fil de 2011 https://www.forum-conquete-spatiale.fr/t11730p75-delta-4-heavy-avec-nrol-49-de-vandenberg-lancement-20-janvier-2011

La fameuse flamme est bien due à des allumeurs sur le corps de la fusée: Je me suis avancé un peu vite ;-), en tous cas ce n'est pas la permière fois que ça brule à ce niveau.

Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 Vlcsna49
Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 Vlcsna38

Lancement Delta-4M+(5,2) / NROL-45 / VAFB - 10 février 2016 [succès] - Page 2 0211
avatar
Syl35
Donateur
Donateur

Messages : 1013
Inscrit le : 02/08/2012
Age : 42 Masculin
Localisation : Rennes

Revenir en haut Aller en bas


Cela semble convaincant. Cela marche comme ça, cela joue peut-être le même rôle qu'une torchère (?).
Astro-notes
Astro-notes

Messages : 16913
Inscrit le : 12/04/2006
Age : 81 Masculin
Localisation : Corse du Sud

http://astro-notes.org

Revenir en haut Aller en bas


Et le vent relatif est très vite efficace pour "éteindre la bougie" !
BBspace
BBspace
Donateur
Donateur

Messages : 3157
Inscrit le : 21/11/2009
Age : 75 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


Ces deux photos de Gene Blevins / LA Daily News montrent bien jusqu'où les flammes sont montées.



David L.
David L.
Modérateur
Modérateur

Messages : 31968
Inscrit le : 16/08/2009
Age : 50 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


Bon, cette fusée fonctionne bien, mais ces manifestations enflammées ne me rassurent pas. Faut s'y faire, ça fume, ça crache, ça brûle, mais ça pousse bien  bravo
Astro-notes
Astro-notes

Messages : 16913
Inscrit le : 12/04/2006
Age : 81 Masculin
Localisation : Corse du Sud

http://astro-notes.org

Revenir en haut Aller en bas


L'explication de ces flammes est donnée sur le blog reves-d-espace.com.

reves-d-espace.com a écrit:Sur les photos ou la vidéo, on peut voir de grosses flammes s’échappant du lanceur. On pourrait penser que le lanceur prend feu. Selon les explications données par United Launch Alliance, le fabricant de la fusée, et retranscrites par Planetary.org, la vanne de l’hydrogène liquide utilisé pour le moteur principal RS-68 est ouverte à T-5 secondes avant le lancement. Une partie de l’hydrogène suinte du moteur. A T-2 secondes, la vanne principale d’oxygène est ouverte et c’est le début du processus d’allumage du moteur. Lorsque le moteur s’allume, l’excès d’hydrogène s’enflamme, et comme l’hydrogène est plus léger que l’air, l’hydrogène gazeux s’élève. La fusée est isolée contre cet effet, selon ULA. De plus, la table de lancement est équipée de systèmes « Radial Outward Firing Igniters » afin de brûler au plus tôt l’excès d’hydrogène et d’éviter une grosse boule de feu et donc une explosion non contrôlée.

Cela corrobore donc ce qui a été dit ici, en plus explicite.

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 30517
Inscrit le : 10/07/2008
Age : 63 Masculin
Localisation : Lorient

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


Dans le JSR-722, Jonathan note que le NROL-45 (USA 267) a été repéré par les réseaux d'observateurs amateurs et que le satellite est sur une orbite bien circulaire à 1078 x 1085 km rétrograde à 123°, comme l'étaient les satellites d'observation radar de la série TOPAZ.
Astro-notes
Astro-notes

Messages : 16913
Inscrit le : 12/04/2006
Age : 81 Masculin
Localisation : Corse du Sud

http://astro-notes.org

Revenir en haut Aller en bas
