La Falcon a été remise à l’horizontal.

Falcon 9 (Starlink v0.9) - CCAFS - 24.5.2019 - Page 4 1644

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 22012
Inscrit le : 10/07/2008
Age : 60 Masculin
Localisation : Orvault 44

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


:yeea: J'aime bien la vue sur les stockages des fluides
Hadéen
Hadéen
Donateur
Donateur

Messages : 2343
Inscrit le : 03/09/2016
Age : 20 Masculin
Localisation : Terra

Revenir en haut Aller en bas


Peux-tu nous dire plus en détail ce que l'on voit STP ?

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6297
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas


Je peux le faire Thierz ( je suis prof de geo)
Alors au premier plan, nous pouvons voir un gazon fraîchement tondu mais on voit que l’herbe n’est pas bien verte ce qui semble indiqué que le climat est soit sec soit un peu salin. J’opte ici pour la deuxième solution.
Un grillage rigide de facture moyenne sépare ce premier plan du deuxième plan qui est constitué par une zone de type industrielle et plus précisément de stockage. Les tons blancs tranchent avec le vert de l’herbe et le « gris Sal » des infrastructures en béton constituant le 3 ème plan pour un effet hypnotique du plus bel effet. Cette zone de stockage et de service est réservé à 4 citernes bien alignées et séparées d’environs 1 m. Elles sont reliées sur le dessus par un tuyau ce qui nous permet d’indiquer que ces citernes contiennent le même produit. Un peu devant ces citernes sont entreposées des palettes de petites bonbonnes cylindriques contenant des gazs sous forme liquide (puisque ces bonbonnes ne sont nécessaires que pour maintenir sous pression un gaz, autrement un autre contenant moins onéreux aurait été suffisant). Nous pouvons déduire que la personne en charge du stockage n’est pas atteint du syndrome autistique de type « Rain Man » étant donné que les palettes ne sont pas vidées de manière ordonnées et symétriques.
En arrière plan, sur une butte de type mote castrale et derrière une tour métallique triangulaire sans doute permettant la protection contre les orages ou de vigie (Anne, ma sœur Anne, ne vois tu rien venir ? : Barbe bleue de Charles Perrault ) une fusée est à l’horizontale. A noter la coiffe assez dodue, plus large que le diamètre général du lanceur laissant penser que cette fusée a trop manger de charge utile. Conclusion renforcée par le fait qu’i, faut soutenir cette coiffe par un arceau jaune.
Voilà Thierz, j’espère Que tu seras satisfait par cette réponse de professionnel. pas la peine de me remercier, je n’aime pas être encensé. 👨‍🏫


Dernière édition par YoannMR le Sam 18 Mai 2019 - 9:03, édité 1 fois

YoannMR

Messages : 242
Inscrit le : 04/03/2019
Age : 44 Masculin
Localisation : Isere

Revenir en haut Aller en bas


Du gazon fraîchement tondu ! Merci j'ai ma réponse ;)


Ne te froisse pas, je veux bien un complément d'info par Hadéen sur ces bonbonnes :megalol:

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6297
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas


:megalol: bravo

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 22012
Inscrit le : 10/07/2008
Age : 60 Masculin
Localisation : Orvault 44

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


@Thierz a écrit:Peux-tu nous dire plus en détail ce que l'on voit STP ?

Les 4 grosses citernes allongées ont l'air de constituer le stockage de LOx si l'on en juge par les soupapes de sécurité vis à vis des risques de surpression au sommet de chacun d'entre eux.

Au premier plan une multitude de bouteilles de gaz sous pression assemblées dans des cadres de transport maritime. De l'air, de l'hélium ou de l'azote sous pression à 250 bars au maximum. Rien de liquide là dedans.

En arrière plan la bouche d'évacuation du carneau. L'alignement avec la Zone de Stockage est probablement un effet d'optique dû au fort zoom.
Hadéen
Hadéen
Donateur
Donateur

Messages : 2343
Inscrit le : 03/09/2016
Age : 20 Masculin
Localisation : Terra

Revenir en haut Aller en bas


Super merci
Je suppose que le kérosène est conservé dans des citernes standard . Pour l hydrogène (Pas ici mais en général ) se sont des réservoir sphérique plus grand et/ou plus nombreux que le LOX ou des bouteille fine et allongée comme on en voit parfois pour l hydrogène gazeux ?
Et les hypergoliques, ils sont conditionnés comme ?
phenix
phenix

Messages : 2065
Inscrit le : 22/02/2015
Age : 26 Masculin
Localisation : Hier:Ardèche Aujourd’hui:Marignane Demain:Vénus

https://venautics.space/accueil-provisoire/

Revenir en haut Aller en bas


@Hadéen a écrit:Les 4 grosses citernes allongées ont l'air de constituer le stockage de LOx si l'on en juge par les soupapes de sécurité vis à vis des risques de surpression au sommet de chacun d'entre eux.

Au premier plan une multitude de bouteilles de gaz sous pression assemblées dans des cadres de transport maritime. De l'air, de l'hélium ou de l'azote sous pression à 250 bars au maximum. Rien de liquide là dedans.

:ven:

@Hadéen a écrit:En arrière plan la bouche d'évacuation du carneau. L'alignement avec la Zone de Stockage est probablement un effet d'optique dû au fort zoom.

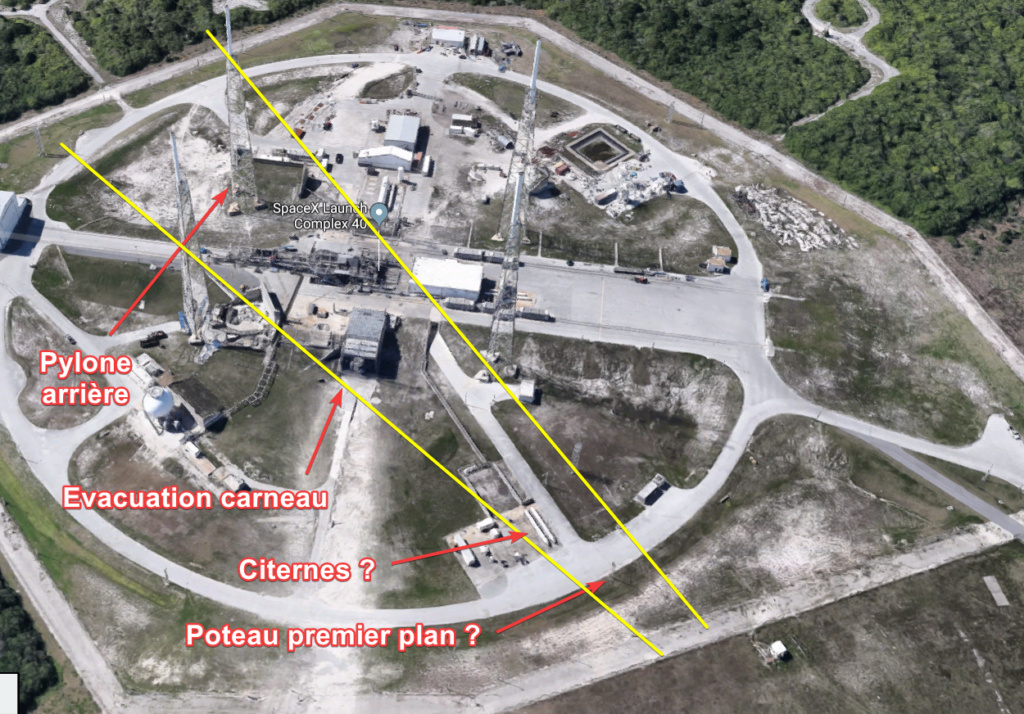

Genre cet angle de vue ?

Falcon 9 (Starlink v0.9) - CCAFS - 24.5.2019 - Page 4 Cf1awk10

https://www.google.fr/maps/@28.5618626,-80.5733782,388a,35y,270h,39.39t/data=!3m1!1e3

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6297
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas


@phenix a écrit:Super merci
Je suppose que le kérosène est conservé dans des citernes standard . Pour l hydrogène (Pas ici mais en général ) se sont des réservoir sphérique plus grand et/ou plus nombreux que le LOX ou des bouteille fine et allongée comme on en voit parfois pour l hydrogène gazeux ?
Et les hypergoliques, ils sont conditionnés comme ?

En gros ce qui caractérise les citernes pour les produits cryotechniques liquéfiés (azote, hélium, oxygène, hydrogène ...) c'est l'isolation thermique par vide inter paroi. C'est comme s'il y avait deux citernes l'une dans l'autre avec un volume inter paroi tiré au vide pour limiter au maximum la conduction thermique. La même technique est utilisée sur les tuyauteries d'avitaillement qui sont en général constituées de deux tuyaux concentriques.

Pour les citernes de produits stockables à la température ambiante, comme le kérosène, une citerne avec paroi simple suffit largement dès lors que la pression d'utilisation est compatible avec le dimensionnement... Mais cela c'est vrai pour tous les réservoirs...

Pour l'hydrogène, dès lors que la citerne est super isolée au vide (double paroi), peu importe la forme. La bonbonne sphérique c'est plus simple pour la tenue structurale. Mais sur Ariane par exemple c'est allongé car elles sont routières.

Enfin pour les ergols hypergoliques pas d'isolation particulière nécessaire. La contrainte prédominante c'est la toxicité et par conséquent, le nombre de transvasement minimal. Si c'est des petites quantités pour un satellite par exemple, on remplit directement depuis les bidons de transport maritime. Qqs centaines de litres. Si un lanceur complet comme PROTON ou Ariane 4, il faut nécessairement passer par un stockage intermédiaire de grande capacité sans isolation thermique particulière.
Hadéen
Hadéen
Donateur
Donateur

Messages : 2343
Inscrit le : 03/09/2016
Age : 20 Masculin
Localisation : Terra

Revenir en haut Aller en bas


super intéressent. Pour les cryo, es qu'il y des mesure pour limité le transfert par rayonnement de la parois externe vers la parois interne? (surface peu émissive, parois refroidi) . et pour les élément traversant les parois  (tuyau de remplissage, support du réservoir interne) sont t'il en matériau isolant?
donc pour remplir un ECP d’hydrogène , on utilise juste des remorque routière? il doit y en avoir des centaines!
phenix
phenix

Messages : 2065
Inscrit le : 22/02/2015
Age : 26 Masculin
Localisation : Hier:Ardèche Aujourd’hui:Marignane Demain:Vénus

https://venautics.space/accueil-provisoire/

Revenir en haut Aller en bas


@phenix a écrit:super intéressent. Pour les cryo, es qu'il y des mesure pour limité le transfert par rayonnement de la parois externe vers la parois interne? (surface peu émissive, parois refroidi) . et pour les élément traversant les parois  (tuyau de remplissage, support du réservoir interne) sont t'il en matériau isolant?
donc pour remplir un ECP d’hydrogène , on utilise juste des remorque routière? il doit y en avoir des centaines!

Oui, en plus du vide inter paroi pour limiter la conduction, il y a des feuilles de matériaux aluminisés pour limiter le rayonnement. De plus comme vous le dites justement la citerne interne est maintenue par des dispositifs en tout genre... A rupture de pont thermique. Mais là, cela devient un peu moins grand public.

Pour Ariane 5 et l'EPC & ESC, il y a une usine de production de LH2 sur le site de lancement qui produit directement dans des Réservoirs Semi Mobiles de 330 m3 chacun. Donc 4 stockages en ZL permettent de couvrir les besoins de 2 tentatives de lancement.

EDIT : En complément, pour les stockages cryogéniques super isolés, oui la technique de la paroi refroidie existe. Sur l'ELA 2 par exemple, les stockages d'hydrogène liquide étaient bien isolés par la technique du vide inter paroi mais la paroi extérieure était elle même doublée avec remplissage permanent en azote liquide. Dans le milieu, on appelle cela une garde azote... Je ne connais plus actuellement de stockages comme cela, un peu trop compliqués pour le gain obtenu !
Hadéen
Hadéen
Donateur
Donateur

Messages : 2343
Inscrit le : 03/09/2016
Age : 20 Masculin
Localisation : Terra

Revenir en haut Aller en bas


@Thierz a écrit:
@Hadéen a écrit:Les 4 grosses citernes allongées ont l'air de constituer le stockage de LOx si l'on en juge par les soupapes de sécurité vis à vis des risques de surpression au sommet de chacun d'entre eux.

Au premier plan une multitude de bouteilles de gaz sous pression assemblées dans des cadres de transport maritime. De l'air, de l'hélium ou de l'azote sous pression à 250 bars au maximum. Rien de liquide là dedans.

:ven:

@Hadéen a écrit:En arrière plan la bouche d'évacuation du carneau. L'alignement avec la Zone de Stockage est probablement un effet d'optique dû au fort zoom.

Genre cet angle de vue ?

Falcon 9 (Starlink v0.9) - CCAFS - 24.5.2019 - Page 4 Cf1awk10

https://www.google.fr/maps/@28.5618626,-80.5733782,388a,35y,270h,39.39t/data=!3m1!1e3
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2257
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


La date envisagée est désormais le 23 mai.
https://twitter.com/SpaceX/status/1130500331698364418

_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)
David L.
David L.
Modérateur
Modérateur

Messages : 19349
Inscrit le : 16/08/2009
Age : 46 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


En fait, le 24 mai à 02:30 UTC avec 90% de "go" météo

Falcon 9 (Starlink v0.9) - CCAFS - 24.5.2019 - Page 4 1649

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 22012
Inscrit le : 10/07/2008
Age : 60 Masculin
Localisation : Orvault 44

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


Le badge du lancement :


_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)
David L.
David L.
Modérateur
Modérateur

Messages : 19349
Inscrit le : 16/08/2009
Age : 46 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


Les Go Searcher (Navire de récupération équipage) et GO Navigator (Navire de ravitaillement) ont quitté Port Canaveral pour la zone d’atterrissage.

Quant à Mr. Steven, il est toujours au port avec ses nouveaux bras en cours d'installation.
Falcon 9 (Starlink v0.9) - CCAFS - 24.5.2019 - Page 4 1652

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 22012
Inscrit le : 10/07/2008
Age : 60 Masculin
Localisation : Orvault 44

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


C'est à n'y rien comprendre, je croyais qu'ils avaient décidé de laisser les coiffes toucher l'eau, et les repêcher rapidement... Ils persévèrent donc à essayer une récupération avec un filet ?

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6297
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas


C'est comme avec le Nauka, ça change... :D

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 22012
Inscrit le : 10/07/2008
Age : 60 Masculin
Localisation : Orvault 44

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


@Thierz a écrit:C'est à n'y rien comprendre, je croyais qu'ils avaient décidé de laisser les coiffes toucher l'eau, et les repêcher rapidement... Ils persévèrent donc à essayer une récupération avec un filet ?
Il se pourrait que la réutilisation potentiel des coiffes soit en relation du type de retour. Sur l'eau, SpaceX ne semble vouloir les utiliser que pour les lancements Starlink, tandis que dans le filet, il pourrait aussi l'offrir à leurs clients commerciaux. ??
Arès F
Arès F

Messages : 431
Inscrit le : 19/03/2017
Age : 53 Masculin
Localisation : Québec, CA

Revenir en haut Aller en bas


Il avait été dit que lors des récupérations en mer, les bateaux devaient agir vite pour les récupérer.
Surement que de rester trop longtemps à la surface pourrait abîmer les coiffes (vagues, embruns, etc ...) et en cas de mer agitée, les coiffes seraient probablement endommagées.

Je pense que l'option Mr Stevens permet de récupérer les coiffes même par une mer un peu agité.
Vu à la vitesse à laquelle les bras ont été remontés, je me demande si ils ne veulent pas profiter de ce report du tir pour tenter la récupération dans le filet.

MrFrame

Messages : 458
Inscrit le : 11/10/2011
Age : 46 Masculin
Localisation : Mulhouse

Revenir en haut Aller en bas


Mise à jour de la carte des zones de risque lors du lancement.
La position prévue pour l'atterrissage de l'étage B 1049.3 se trouve à 621 km. Celle pour l’atterrissage et la récupération du carénage à environ 734 km.

En bleu OCISLY, en vert GO Searcher & GO Navigator.
Falcon 9 (Starlink v0.9) - CCAFS - 24.5.2019 - Page 4 1658

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 22012
Inscrit le : 10/07/2008
Age : 60 Masculin
Localisation : Orvault 44

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas

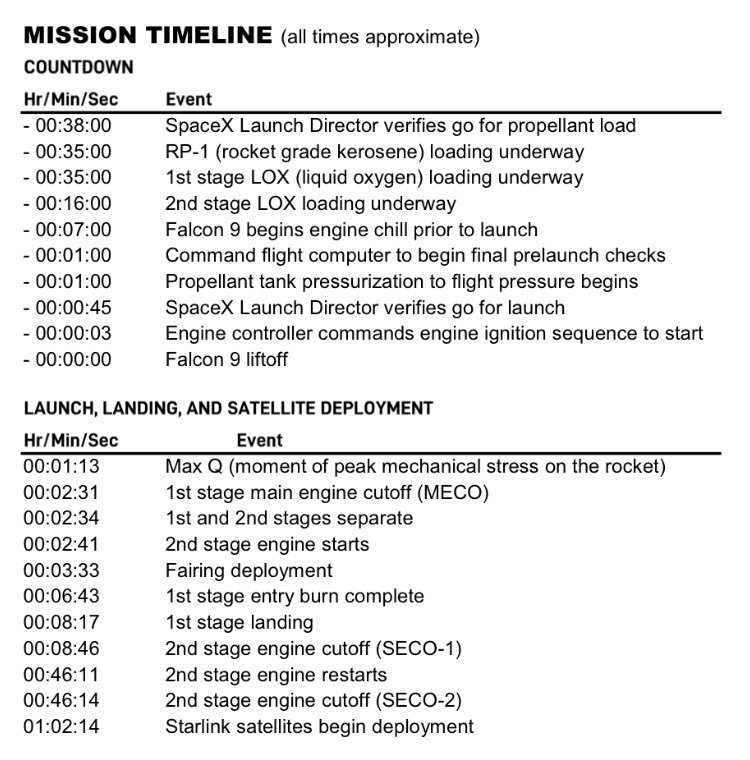

La chronologie du lancement :


_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)
David L.
David L.
Modérateur
Modérateur

Messages : 19349
Inscrit le : 16/08/2009
Age : 46 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


Le lien youtube pour suivre le lancement cette nuit :


_________________
Le désespoir est une forme supérieure de la critique. (Léo Ferré)
David L.
David L.
Modérateur
Modérateur

Messages : 19349
Inscrit le : 16/08/2009
Age : 46 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas


Waouh!!merci pour le lien Davidl mais je crois que je vais passer mon tour pour le live:c'est trop tard pour veiller et trop tôt pour se lever...
Bonne nuit et bon lancement au courageux qui suivront ça en direct.
Je suis très curieux de voir comment va ce dérouler le déploiement.J'espere qu'ils vont retransmette les images.
Je crois avoir vu sur un tweet de "technique spatiale" que ça serait effectué avec une mise en rotation du deuxième étage...

Craps
Donateur
Donateur

Messages : 790
Inscrit le : 08/06/2017
Age : 40 Masculin
Localisation : Issoire 63

Revenir en haut Aller en bas
