seb a écrit:Bonjour à tous,  j'ai un doute mais est ce que ce n'est pas un lanceur minotaur qui avait lancé lunar prospector vers la lune ?

Bonjour, c'est un lanceur Athéna II de Lockheed Martin qui a lancé Lunar Prospector le 7 janvier 1998.
Extérieurement, il ressemble mais il est un peu plus haut.

Jan Kytop

Messages : 503
Inscrit le : 21/05/2007

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Dim 3 Mai 2020 - 21:11


Merçi Jan kytop. Super
seb
seb

Messages : 1461
Inscrit le : 17/06/2008
Age : 41 Masculin
Localisation : somme

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Lun 4 Mai 2020 - 15:22


Aujourd'hui, les aficionados de la Delta II vont être ravis de découvrir une nouvelle version.

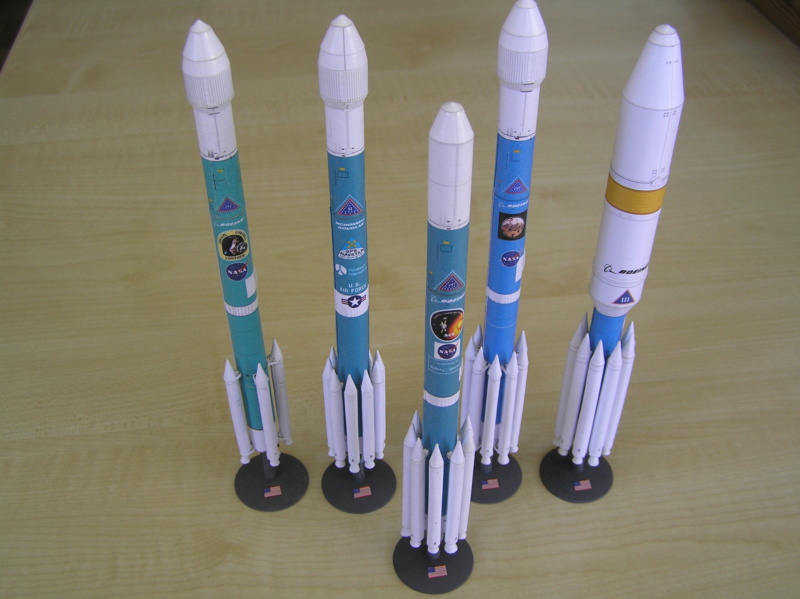

Cette Delta 7920, qui lança le 25 Aout 1997 la sonde ACE (Advanced Composition Explorer), pour l'étude des particules solaires et cosmiques, est remarquable par sa coiffe droite sans décrochement qui lui confère une allure différente des modèles précédents.
Maquette Erik te Groen.

L'engin spatial du jour! - Page 4 P5040010

L'engin spatial du jour! - Page 4 P5040011

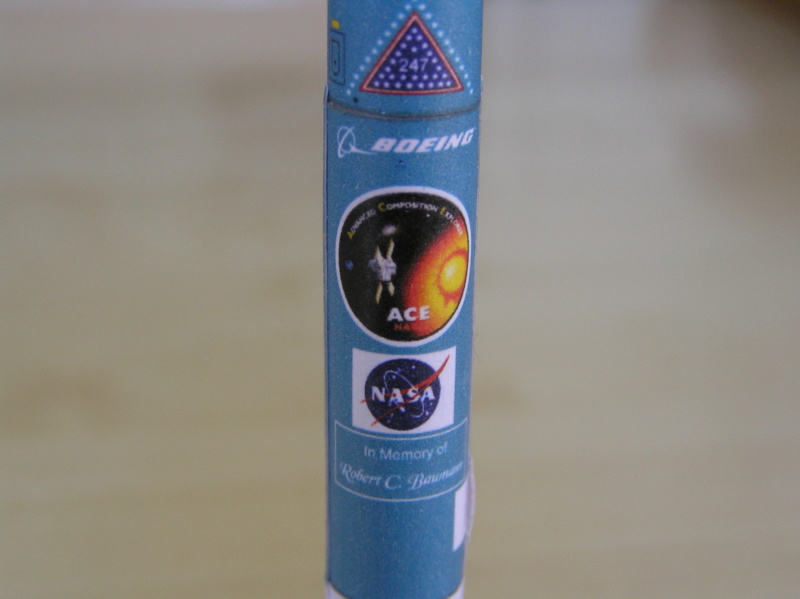

L'engin spatial du jour! - Page 4 P5040012

L'engin spatial du jour! - Page 4 P5040013
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mar 5 Mai 2020 - 21:02

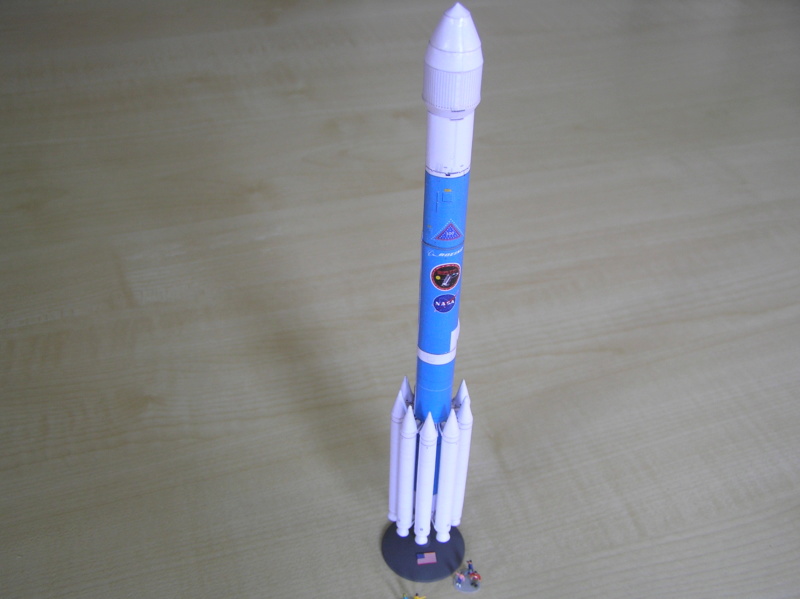

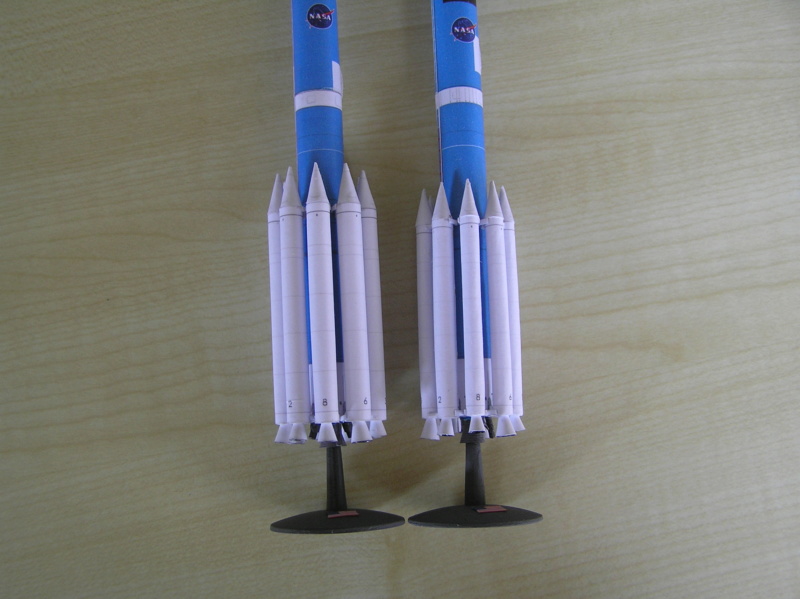

Voici la Delta II 7920H qui lança le 25 Aout 2003 le télescope spatial SIRTF rebaptisé Spitzer qui est un instrument travaillant dans l'infrarouge et qui fut actif jusqu'en Janvier 2020.
Cette fusée a 2 particularités.
-C'est la 300éme fusée Delta.
-C'est une version H qui se distingue par des boosters plus longs et plus puissants.
Maquette Erik te Groen.

L'engin spatial du jour! - Page 4 P5050010

L'engin spatial du jour! - Page 4 P5050012

L'engin spatial du jour! - Page 4 P5050011

L'engin spatial du jour! - Page 4 P5050013
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 6 Mai 2020 - 18:50


La dernière delta II est lancée en Septembre 2018.
La Delta III a été abandonnée.
Pour répondre à une demande de l'armée qui souhaite disposer de lanceurs plus flexibles et plus puissants, Boeing propose la Delta IV, qui n'a plus rien à voir avec les Deltas des origines.
Le premier étage est complétement nouveau (cryotechnique, 300 tonnes de poussée au décollage), le second est emprunté à la Delta III mais rallongé.
La maquette représente une des premières Delta IV, une version M qui lance en Mars 2003, un satellite de communications militaires DSCS-3.
Maquette AXM:
http://axmpaperspacescalemodels.com/index.php/delta-iv/

L'engin spatial du jour! - Page 4 P5060012

L'engin spatial du jour! - Page 4 P5060010

L'engin spatial du jour! - Page 4 P5060013

L'engin spatial du jour! - Page 4 P5060011
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 6 Mai 2020 - 18:54


Magnifique, j'adore cette série à épisodes !

_________________
Documents pour le FCS :
  • L'engin spatial du jour! - Page 4 Favicon3 Grand concours de pronostics SpaceX
Thierz
Thierz
Admin
Admin

Messages : 9173
Inscrit le : 12/03/2008
Age : 48 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 6 Mai 2020 - 19:53


Moi aussi je "plussois", que de bons souvenirs avec cette saga  Super
Astro-notes
Astro-notes

Messages : 17256
Inscrit le : 12/04/2006
Age : 82 Masculin
Localisation : Corse du Sud

http://astro-notes.org

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 6 Mai 2020 - 22:06


Et moi de même.
C'est un plaisir de suivre de cette façon l'histoire des lanceurs.
Un grand merci.
Piotr Szut 2
Piotr Szut 2

Messages : 117
Inscrit le : 02/04/2020
Age : 68 Masculin
Localisation : 71

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 6 Mai 2020 - 22:25


C'est vrai que le verbe "plussoyer" n'existe pas, cher Astro-notes, mais instinctivement, je l'aurais plutôt conjugué comme "noyer". Qu'en dis-tu ? "Je plussoie".

_________________
Documents pour le FCS :
  • L'engin spatial du jour! - Page 4 Favicon3 Grand concours de pronostics SpaceX
Thierz
Thierz
Admin
Admin

Messages : 9173
Inscrit le : 12/03/2008
Age : 48 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Jeu 7 Mai 2020 - 6:58


Oui, Thierz, tu as raison, terminaison en "er" plussoyer, cela sonne mieux même si ce verbe est absent de notre syntaxe, mais au FCS on a la tête dans les étoiles et on se permet une licence poétique dans notre langage.  :D
Astro-notes
Astro-notes

Messages : 17256
Inscrit le : 12/04/2006
Age : 82 Masculin
Localisation : Corse du Sud

http://astro-notes.org

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Jeu 7 Mai 2020 - 12:21


J'ai découvert ce sujet hier soir et moi aussi tiens à remercier Jan Kytop pour ces maquettes et explications.
J'ai trouvé passionnant l'explication sur l'évolution des Thor / Delta, avec les maquettes les unes à côté des autres on comprend mieux l'évolution et les changements, et je me faisais la remarque que les premières Delta ressemblaient finalement beaucoup à la Thor-Able.
C'est aussi très intéressant de voir la différence de taille entre les premiers lanceurs de chaque pays. J'en ai presque du respect pour notre Diamant quand je vois sa taille à l'époque comparée aux lanceurs américains et soviétiques.
Et puis vient la Vulcain dont la taille des boosters est quasiment celle de Juno-1 :-o
ndiver
ndiver

Messages : 885
Inscrit le : 18/06/2013
Age : 39 Masculin
Localisation : France / Allemagne

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Jeu 7 Mai 2020 - 16:23


Jan Kytop a écrit:Bonjour à tous.
En vue d'un futur projet, un parc musée en miniature consacré à l'espace, j'ai commencé à monter une série de maquette d'engins spatiaux.
Ils sont à l'échelle 1/220 pour être compatible avec le réseau de train miniature à l'échelle Z où ils seront présentés.
Ils sont en papier ce qui justement me laisse le choix de l'échelle.
Je commence par le"club spatial", c'est à dire les pays qui ont réussi à mettre en orbite un satellite par leurs propres moyens.
Aujourd'hui, je vous présente donc en premier la R7 russe qui lança le 4 octobre 1957 le premier satellite au monde: Spoutnik.
La famille Kytop (les parents et leurs trois enfants au 1/220) vous donne une idée de la taille.




Bonjour à tous.

Pour les maquettes c’est ici avec notre ami Jan Kytop:
         https://www.forum-conquete-spatiale.fr/t21543p75-l-engin-spatial-du-jour#476368

 Pour les photos et les longues liste il y a notre ami Gunter’s Space Page:
-Thor/Delta :         https://space.skyrocket.de/doc_lau/delta.htm
-Delta IV :             https://space.skyrocket.de/doc_lau/delta-4.htm

Pour les photos et les explications techniques il y spaceflight101.com:
-Delta II 7320 & 7920,
         http://spaceflight101.com/spacerockets/delta-ii-7320/
         http://spaceflight101.com/spacerockets/delta-ii-7920/
-Delta IVM & IVH,
http://spaceflight101.com/spacerockets/delta-iv-heavy-rs-68a/
         http://spaceflight101.com/spacerockets/delta-iv-medium-42/
         http://spaceflight101.com/spacerockets/delta-iv-medium-52/
         http://spaceflight101.com/spacerockets/delta-iv-medium-54/

Pour l’historique et les schémas, il y a Space Launch Report :
https://spacelaunchreport.com/thorflew.html
https://spacelaunchreport.com/thorh.html

Pour les schémas, photos et tableaux voir le site Space Launch Vehicles:
         http://www.b14643.de/Spacerockets_2/United_States_5/USA.htm

En français cette fois l’excellent site de Capcom Espace:
-Thor, Delta, Delta 2, Delta 3 et Delta 4
http://www.capcomespace.net/dossiers/espace_US/lanceurs_US/index.htm

Je n’ai cité que quelques sites qui semblent être les plus intéressants.
Toutes ces adresses sont plus ou moins connus par plusieurs d’entre nous, mais pour ceux qui ne les auraient pas encore découvertes, c’est le moment d’en profiter.

S’il en existent d’autres je serais très heureux de les connaître.

Félicitation à notre ami Jan Kytop qui vient réveiller tous nos souvenirs de manière très originale sur cette longue histoire des lanceurs spatiaux qui sont multiples et nombreux.
Même si toutes ces maquettes sont au 1/220e, quelle place ou surface cela représente-t-il si tous les modèles ayant existés dans le monde depuis 1957 sont un jour construits en maquette?



KH211
Keyhole
Keyhole

Messages : 217
Inscrit le : 30/01/2009
Age : 79 Masculin
Localisation : Région lyonnaise

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Jeu 7 Mai 2020 - 22:19


Merci à tous pour vos commentaires et en particulier à Keyhole pour ses liens très utiles qu'il m'arrive aussi de consulter.
Concernant la place, il est sur que le 1/220 permet de rassembler beaucoup de maquettes dans peu d'espace mais le nombre de lanceurs différents produits depuis 1957 doit être assez élevé!
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Jeu 7 Mai 2020 - 22:19


Selon le diamètre de la coiffe (4 ou 5 mètres) et le nombre de boosters, on distingue 4 types de Delta IV M.

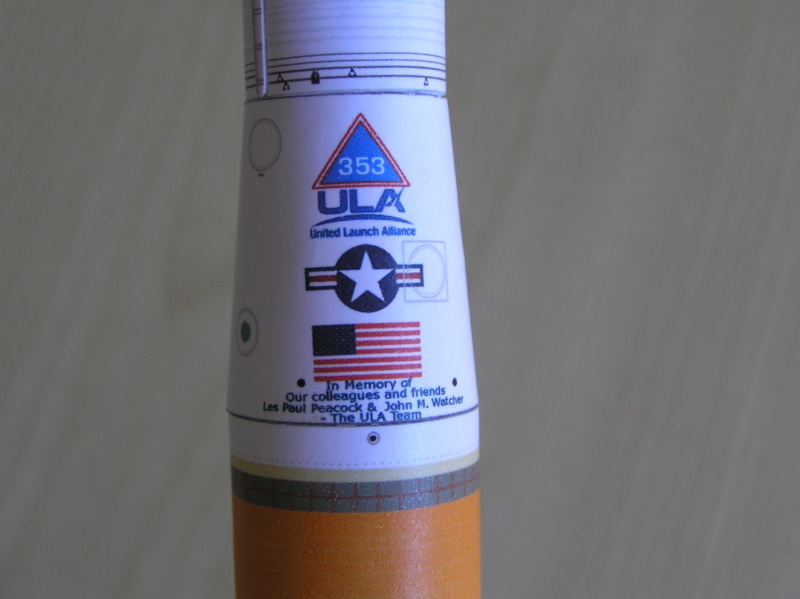

Voici une Delta IV M + 4M/2 (coiffe de 4 mètres, 2 boosters). Lancement d'un satellite de communication militaire, le 11 Mars 2011, code Quasar 17.
Maquette AXM:
http://www.axmpaperspacescalemodels.com/old/DeltaIV.html#.XrRoIs3grcs

L'engin spatial du jour! - Page 4 P5060014

L'engin spatial du jour! - Page 4 P5060015

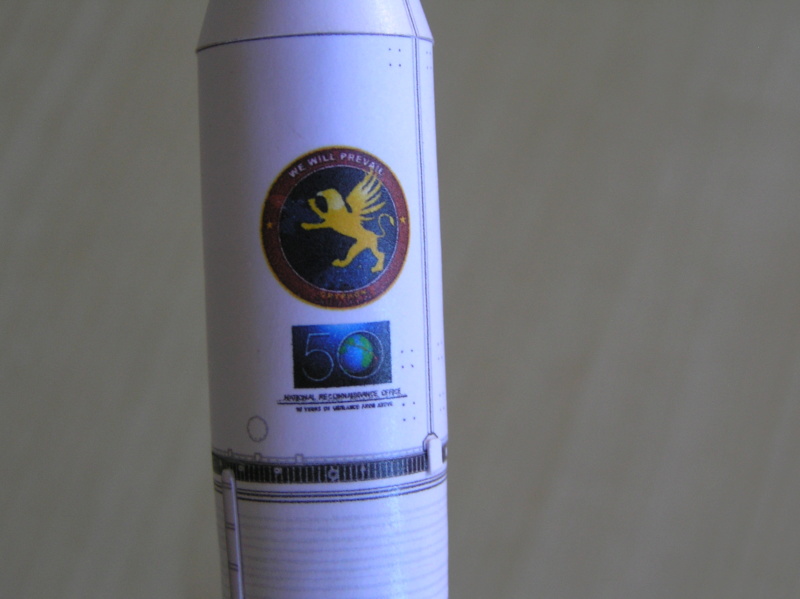

L'engin spatial du jour! - Page 4 P5060016

L'engin spatial du jour! - Page 4 P5060017

L'engin spatial du jour! - Page 4 P5060018
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Ven 8 Mai 2020 - 15:41


Voici maintenant la Delta IV +5M/4 (coiffe de 5 mètres de diamètre et 4 boosters).
Poussée de 556 tonnes au décollage pour une masse de 331 tonnes. Elle peut placer 10 tonnes en orbite basse.
La maquette représente le tir du 24 Juillet 2015 d'un satellite militaire de télécommunications nouvelle génération WGS-7.
https://www.youtube.com/watch?time_continue=18&v=hC_yL6f0Pfs&feature=emb_logo
Le dernier tir d'une Delta IV M a eu lieue en 2019. La version lourde, programmée jusqu'en 2023 sera donc la dernière de cette prodigieuse lignée!
Maquette AXM :
http://www.axmpaperspacescalemodels.com/old/DeltaIV.html#.XrVb_M3grcs

L'engin spatial du jour! - Page 4 P5060020

L'engin spatial du jour! - Page 4 P5060019

L'engin spatial du jour! - Page 4 P5060021

L'engin spatial du jour! - Page 4 P5060022

L'engin spatial du jour! - Page 4 P5060023
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Sam 9 Mai 2020 - 17:37


En accolant deux premiers étages à une Delta IV M, vous obtenez la Delta IV H (heavy).
C'est l'une des plus puissantes fusées actuelles (955 tonnes de poussée au décollage dans sa dernière version).
Elle peut mettre en orbite géostationnaire une charge 300 fois plus lourde que la première Delta.
Le tir d'une Delta est extrêmement spectaculaire car d'énormes flammes paraissent incendier la fusée:
https://www.youtube.com/watch?v=9d8raqfq6oQ
La maquette représente le tir du 13 Aout 2018 (envoi de la sonde d'étude du soleil Parker Solar Probe).
Maquette AXM:
http://axmpaperspacescalemodels.com/index.php/delta-iv/product/Delta%20IV%20Heavy%20Parker%20Solar%20Probe/?

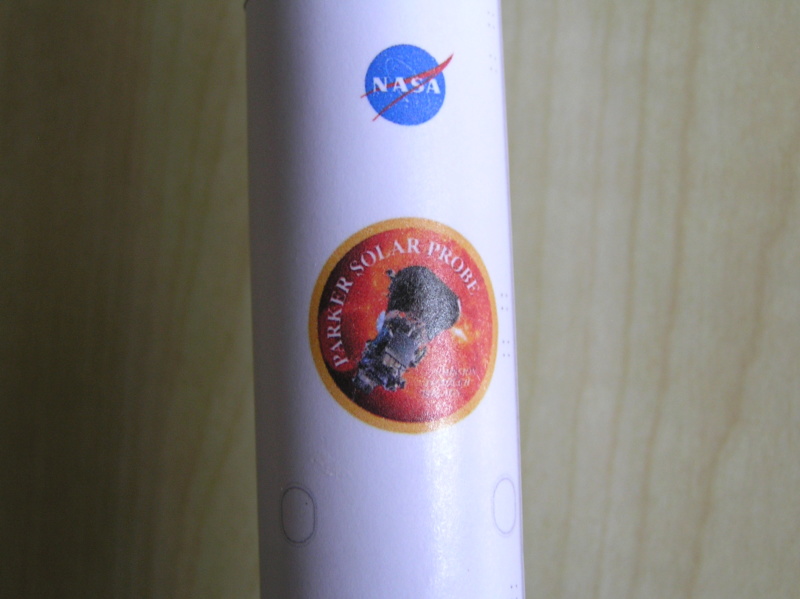

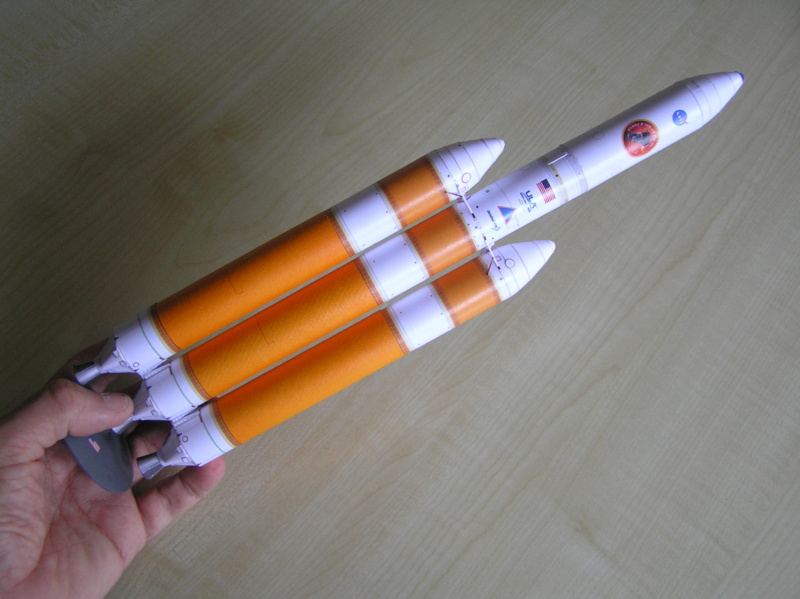

L'engin spatial du jour! - Page 4 P5090010

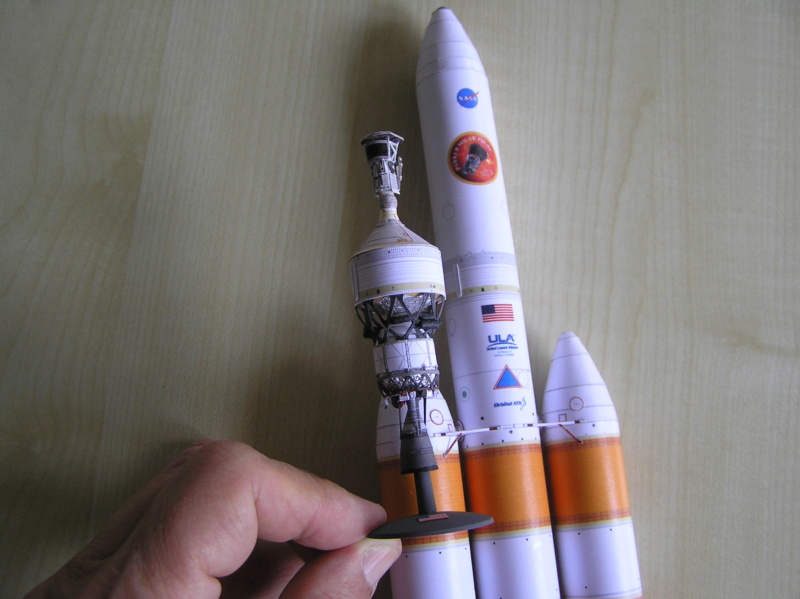

L'engin spatial du jour! - Page 4 P5090012

L'engin spatial du jour! - Page 4 P5090011

L'engin spatial du jour! - Page 4 P5090013

L'engin spatial du jour! - Page 4 P5090014
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Sam 9 Mai 2020 - 18:02


Décidément cette série me ravit bravo Super
Astro-notes
Astro-notes

Messages : 17256
Inscrit le : 12/04/2006
Age : 82 Masculin
Localisation : Corse du Sud

http://astro-notes.org

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Sam 9 Mai 2020 - 19:49


Pareil... Jan Kytop tu ne nous mets plus les petits bonshommes pour l'échelle ?

_________________
Documents pour le FCS :
  • L'engin spatial du jour! - Page 4 Favicon3 Grand concours de pronostics SpaceX
Thierz
Thierz
Admin
Admin

Messages : 9173
Inscrit le : 12/03/2008
Age : 48 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Dim 10 Mai 2020 - 10:05


Merci à tous.
Les bonshommes ne sont pas loin, ils préparent leurs bagages pour leur prochaine destination, vers l'Est.

Suite à un échange avec un membre de ce forum dimanche dernier, il m'a paru intéressant d'évoquer la sonde Lunar Prospector dans le cadre de ce "Spécial dimanche".
Cette sonde américaine de la NASA fut lancée le 7 Janvier 1998 pour effectuer une cartographie détaillée de la Lune et notamment de la distribution des éléments chimiques à sa surface, des variations de ses champs magnétiques et gravitationnels, etc...
Elle va notamment confirmer la présence d'eau au fond de certains cratères à l'ombre des pôles.
La mission durera 22 mois.
Maquette d'Erik te Groen (il y a tout: la fusée, la sonde, même la Lune qui décore le socle).

L'engin spatial du jour! - Page 4 P5090017

L'engin spatial du jour! - Page 4 P5090016

La fusée Athéna II est une variante à 3 étages de l'Athéna I constituée d'un premier étage récupéré sur un missile Peacekeeper et de deux étages superposés identiques à ergol solide. Elle sera peu utilisée.
L'engin spatial du jour! - Page 4 P5090015

L'engin spatial du jour! - Page 4 P5090019

L'engin spatial du jour! - Page 4 P5090018

Comparée au Minotaur IV, vu précédemment, plus petit mais utilisant le même premier étage:
L'engin spatial du jour! - Page 4 P5090020
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Lun 11 Mai 2020 - 15:23


Retour aux fusées Delta.

Envie de voir ce qui se cache sous les jupes des fusées?
Voici la maquette des deuxième et troisième étages ainsi que de la charge utile (la sonde solaire Parker Probe) de la fusée Delta IV Heavy que je vous ai présenté précédemment.
Maquette AXM:
http://axmpaperspacescalemodels.com/index.php/delta-iv/product/Delta%20IV%20Heavy%20Parker%20Solar%20Probe/?

L'engin spatial du jour! - Page 4 P5110015

L'engin spatial du jour! - Page 4 P5110011

Cet ensemble est à lui seul aussi imposant que le missile Thor des origines:
L'engin spatial du jour! - Page 4 P5110010

On distingue les réservoirs d’oxygène et d’hydrogène liquide du deuxième étage, protégés de l'échauffement par des revêtements brillants:
L'engin spatial du jour! - Page 4 P5110014

L'engin spatial du jour! - Page 4 P5110012

La sonde, posée sur le troisième étage:
L'engin spatial du jour! - Page 4 P5110013
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Lun 11 Mai 2020 - 16:26


Je suis scotché par la qualité des montages !
Il faut du talent et beaucoup de travail pour arriver à ça !!

Tu livres ?  :D
avatar
narount

Messages : 561
Inscrit le : 26/06/2008
Masculin

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Lun 11 Mai 2020 - 22:09


narount a écrit:Je suis scotché par la qualité des montages !
Il faut du talent et beaucoup de travail pour arriver à ça !!

Tu livres ?  :D

Je ne suis que le monteur et les maquettes papier n'ont rien de sorcier avec un peu d'entrainement.
Le talent est du coté des dessinateurs qui nous proposent ces admirables modèles. Et les amateurs de spatial que nous sommes sont vraiment gâtés. Pratiquement tout ce qui existe ou a existé a fait l'objet d'une représentation en miniature papier. A vos cutters!
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mar 12 Mai 2020 - 22:33


Un grand feu d'artifice pour terminer en beauté cette évocation des lanceurs Thor et Delta.

Vu d'Honolulu à 1445 kilomètres de l'explosion:
L'engin spatial du jour! - Page 4 Starfi10


Le 9 Juillet 1962, le missile Thor représenté par ma maquette fait exploser une bombe atomique dans l'espace, à 400 kilomètres d'altitude au dessus du Pacifique, dans le cadre de l'opération Fishbowl.
Le flash électromagnétique causé par l'explosion va frapper Hawaï distant de 1445 kilomètres et y causer de nombreux dégâts (300 lampadaires grillés, téléphone hors service, destruction de nombreux appareil électriques).
Quelle grande époque où l'on savait encore s'amuser sainement!! :lol!:

Le missile est équipé de 3 pods qui seront largués à différentes altitudes durant la montée et retomberont sous parachute tout en prélevant des échantillons et mesurant les radiations. Sous cette configuration, le missile est appelé Thor DSV-2E.
Maquette Scissorsandplanes avec modification personnelle.

L'engin spatial du jour! - Page 4 P5110016

L'engin spatial du jour! - Page 4 P5110017

Présentation finale:
L'engin spatial du jour! - Page 4 P5110018

L'engin spatial du jour! - Page 4 P5110019

L'engin spatial du jour! - Page 4 P5110020

La prochaine destination de la famille Kytop sera:
L'engin spatial du jour! - Page 4 P5110021
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 13 Mai 2020 - 10:16


J'attends la suite avec impatience et je ne pense pas être le seul.
Piotr Szut 2
Piotr Szut 2

Messages : 117
Inscrit le : 02/04/2020
Age : 68 Masculin
Localisation : 71

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 13 Mai 2020 - 17:51


Piotr Szut 2 a écrit:J'attends la suite avec impatience et je ne pense pas être le seul.

Merci, alors, on continue!
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

L'engin spatial du jour! - Page 4 Empty Re: L'engin spatial du jour!

Message Mer 13 Mai 2020 - 17:51



Nous voici donc en URSS pour quelques jours.
Un joli crayon pour commencer. Ce lanceur dit Cosmos B1 ou "petit" Cosmos est dérivé d'un missile, le R12.
Il fut utilisé de 1961 à 1977 à partir de Kapoustine Yar puis de Plesetsk (164 tirs). Il fut d'abord tiré directement depuis un silo.
Maquette Erik te Groen.

L'engin spatial du jour! - Page 4 P5130010

L'engin spatial du jour! - Page 4 P5130011

L'engin spatial du jour! - Page 4 P5130012

L'engin spatial du jour! - Page 4 P5130013
Jan Kytop
Jan Kytop

Messages : 503
Inscrit le : 21/05/2007
Age : 66 Localisation : Aix en Provence

Revenir en haut Aller en bas

Page 4 sur 20 Précédent  1, 2, 3, 4, 5 ... 12 ... 20  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires

Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
