 Tour d'éjection de Orion : le banc d'essai est prêt

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Invité
Invité




Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 18:55

ATK a dévoilé le banc d'essai qui serait utilisé pour tester la tour d'éjection (seule) de la capsule Orion.

http://www.nasa.gov/mission_pages/constellation/orion/H-08-137.html

Tour d'éjection de Orion : le banc d'essai est prêt 242393main17449601703x1gc1

Tour d'éjection de Orion : le banc d'essai est prêt 242394main17449604703x1ea7
Revenir en haut Aller en bas
Apolloman
Modérateur
Modérateur

Apolloman

Masculin Nombre de messages : 11560
Age : 44
Localisation : Lédignan (30 Gard) France
Date d'inscription : 20/04/2006

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 18:57

YES

_________________
Paul Cultrera/Apolloman
Webmaster du site http://www.de-la-terre-a-la-lune.com/
consacré au programme Apollo.
Modérateur du forum de la conquète spatiale https://www.forum-conquete-spatiale.fr/portal.htm
Journaliste collaborateur d'Espace et Exploration le magazine de l'aventure spatiale
http://www.espace-exploration.com/

Le savoir est un trésor à partager avec tout le monde...
Knowledge is a treasure to share with everyone .
Revenir en haut Aller en bas
http://www.de-la-terre-a-la-lune.com/
zx


zx

Masculin Nombre de messages : 2650
Age : 58
Localisation : Loir et Cher
Date d'inscription : 02/12/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 18:59

ah! ca sent déjà la lune, y'en a qui vont être content Wink
Revenir en haut Aller en bas
Apolloman
Modérateur
Modérateur

Apolloman

Masculin Nombre de messages : 11560
Age : 44
Localisation : Lédignan (30 Gard) France
Date d'inscription : 20/04/2006

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 19:00

@zx a écrit:
ah! ca sent déjà la lune, y'en a qui vont être content Wink

Ca c'est sur cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers

_________________
Paul Cultrera/Apolloman
Webmaster du site http://www.de-la-terre-a-la-lune.com/
consacré au programme Apollo.
Modérateur du forum de la conquète spatiale https://www.forum-conquete-spatiale.fr/portal.htm
Journaliste collaborateur d'Espace et Exploration le magazine de l'aventure spatiale
http://www.espace-exploration.com/

Le savoir est un trésor à partager avec tout le monde...
Knowledge is a treasure to share with everyone .
Revenir en haut Aller en bas
http://www.de-la-terre-a-la-lune.com/
Eodart


Eodart

Masculin Nombre de messages : 85
Age : 28
Localisation : Paris
Date d'inscription : 11/03/2008

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 19:35

Ca avance ça avance !! cheers
Revenir en haut Aller en bas
urix


urix

Masculin Nombre de messages : 588
Age : 29
Localisation :
Date d'inscription : 28/02/2008

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 19:39

lentement mais surement Very Happy
Revenir en haut Aller en bas
Space Opera
Modérateur
Modérateur

Space Opera

Masculin Nombre de messages : 12320
Age : 47
Localisation : France
Date d'inscription : 27/11/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 20:02

Oh il va partir dans le mauvais sens lolnasa

C'est où exactement ça ?
Revenir en haut Aller en bas
https://www.forum-conquete-spatiale.fr
Tezio


Tezio

Masculin Nombre de messages : 1934
Age : 66
Localisation : Toulouse
Date d'inscription : 16/02/2006

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 22:22

Tu n'as pas reconnu !
Dans le jardin d'Apolloman bien sur !
Tezio
Revenir en haut Aller en bas
Apolloman
Modérateur
Modérateur

Apolloman

Masculin Nombre de messages : 11560
Age : 44
Localisation : Lédignan (30 Gard) France
Date d'inscription : 20/04/2006

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 22:31

Soyouz 31 a écrit:
Tu n'as pas reconnu !
Dans le jardin d'Apolloman bien sur !
Tezio

Mon jardin est grand mais pas à ce point Wink

_________________
Paul Cultrera/Apolloman
Webmaster du site http://www.de-la-terre-a-la-lune.com/
consacré au programme Apollo.
Modérateur du forum de la conquète spatiale https://www.forum-conquete-spatiale.fr/portal.htm
Journaliste collaborateur d'Espace et Exploration le magazine de l'aventure spatiale
http://www.espace-exploration.com/

Le savoir est un trésor à partager avec tout le monde...
Knowledge is a treasure to share with everyone .
Revenir en haut Aller en bas
http://www.de-la-terre-a-la-lune.com/
Space Opera
Modérateur
Modérateur

Space Opera

Masculin Nombre de messages : 12320
Age : 47
Localisation : France
Date d'inscription : 27/11/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 10 Juin 2008 - 22:49

J'ai trouvé ! C'est à l'usine de Thiokol, près de Promontory (Utah), à côté du Rocket Garden ! Je crois avoir trouvé le hangar sur Google Earth tongue
Revenir en haut Aller en bas
https://www.forum-conquete-spatiale.fr
Thierz
Admin
Admin

Thierz

Nombre de messages : 5815
Age : 43
Localisation : Grenoble-Chambéry
Date d'inscription : 12/03/2008

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMer 11 Juin 2008 - 10:25

Question bête : ce ne serait pas mieux de tester le dispositif à l'endroit ? Est-ce que la gravité n'agira pas différemment sur l'alimentation en carburant selon le sens ? A moins que la tour ne soit prévue pour des positions extrêmes, style le lanceur s'est carrément retourné pendant l'ascension (style premièyre Ariane 5) ?

_________________
Documents en édition libre pour le FCS (Google Drive) :

  • Tour d'éjection de Orion : le banc d'essai est prêt Favicon3 Jalons des prototypes Starship
  • Tour d'éjection de Orion : le banc d'essai est prêt Favicon-001 Plan du site de Boca Chica
Revenir en haut Aller en bas
En ligne
Yantar


Yantar

Masculin Nombre de messages : 2887
Age : 45
Localisation : Liège
Date d'inscription : 30/09/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMer 11 Juin 2008 - 11:33

A l'envers, ça évite de devoir monter la tour assez haut pour qu'il n'y ait pas un retour de flammes dans le moteur.
Revenir en haut Aller en bas
https://destination-orbite.net
montmein69


montmein69

Masculin Nombre de messages : 17463
Age : 69
Localisation : région lyonnaise
Date d'inscription : 01/10/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMer 11 Juin 2008 - 16:28

@Yantar a écrit:
A l'envers, ça évite de devoir monter la tour assez haut pour qu'il n'y ait pas un retour de flammes dans le moteur.

OK mais alors pourquoi ne pas avoir mis le cylindre blanc (réservoir d'ergols??? ) en dessous ? Donc tout à l'envers ? Ou même à l'horizontale comme il font pour les essais des boosters.
Cette configuration avec les tuyères à rebours, doit modifier le flux des fluides ?

En fait je ne sais pas trop comment fonctionnent ces engins ... des documents à consulter ?
Revenir en haut Aller en bas
Invité
Invité




Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMer 11 Juin 2008 - 18:45

Le propergol étant solide, je ne pense pas que l'orientation joue un rôle dans la combustion.
Revenir en haut Aller en bas
patchfree


patchfree

Masculin Nombre de messages : 6137
Age : 65
Localisation : Poitiers
Date d'inscription : 19/04/2007

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyDim 15 Juin 2008 - 20:37

Ca ressemble vachement à la tour de la soyouz...

Comme d'habitude: à problème identique, solutions voisines.
Revenir en haut Aller en bas
montmein69


montmein69

Masculin Nombre de messages : 17463
Age : 69
Localisation : région lyonnaise
Date d'inscription : 01/10/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyLun 16 Juin 2008 - 12:14

Steph a écrit:
Le propergol étant solide, je ne pense pas que l'orientation joue un rôle dans la combustion.

Je ne comprends pas non
Le réservoir du propergol solide est placé normalement au dessus des tuyères, le jet sort vers le bas, par réaction l'ensemble s'élève.

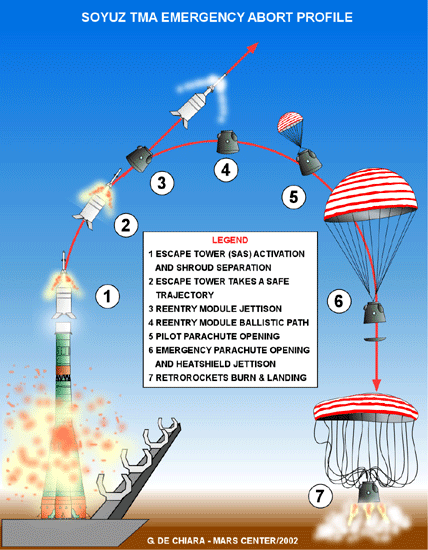

Tour d'éjection de Orion : le banc d'essai est prêt Tour_s10

Si on retourne l'ensemble, les jets des gaz s'échappent vers le ciel, l'ensemble est poussé vers le sol (on peut effectivement éviter des retours de flamme et tester avec des capteurs de force - placés dans une plate forme instrumentale au-dessus - la poussée)

Dans le montage qui est présenté sur le site ATK, le jet de gaz descend dans le corps du réservoir ?? ... et doit faire un "virage" pour passer dans les tuyères afin d'être éjecté vers le haut :?: :?:

Image hébergée par servimg.com
On est alors loin d'une configuration de fonctionnement normal .... Quelque chose m'échappe surprise
Revenir en haut Aller en bas
astroyoyo


astroyoyo

Masculin Nombre de messages : 570
Age : 45
Localisation : Région Parisienne Ouest
Date d'inscription : 26/11/2007

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyLun 16 Juin 2008 - 12:30

Peut être que la partie des tuyères pourra se monter dans l' autre sens, une fois les testes effectués !! ???
Revenir en haut Aller en bas
http://espace-maquette.com
bed31fr


bed31fr

Masculin Nombre de messages : 734
Age : 43
Localisation : Toulouse
Date d'inscription : 28/05/2008

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyLun 16 Juin 2008 - 18:42

les techs sur la photos sont en train de lire le plan à l'envers ... megalol
Revenir en haut Aller en bas
Space Opera
Modérateur
Modérateur

Space Opera

Masculin Nombre de messages : 12320
Age : 47
Localisation : France
Date d'inscription : 27/11/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyLun 16 Juin 2008 - 21:03

Le pain de poudre brûle par le centre, il n'y a aucun "sens" privilégie à priori. Ca part vers le bout qui n'est pas bouché ! bounce1
Revenir en haut Aller en bas
https://www.forum-conquete-spatiale.fr
patchfree


patchfree

Masculin Nombre de messages : 6137
Age : 65
Localisation : Poitiers
Date d'inscription : 19/04/2007

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyLun 16 Juin 2008 - 23:57

Moi je vois pas de problème: c'est strictement comme sur la soyouz, d'ailleurs représentée sur la photo, on retourne et c'est la même chose. Et oui ça sort par le bout qui n'est pas bouché!
Revenir en haut Aller en bas
montmein69


montmein69

Masculin Nombre de messages : 17463
Age : 69
Localisation : région lyonnaise
Date d'inscription : 01/10/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 17 Juin 2008 - 9:54

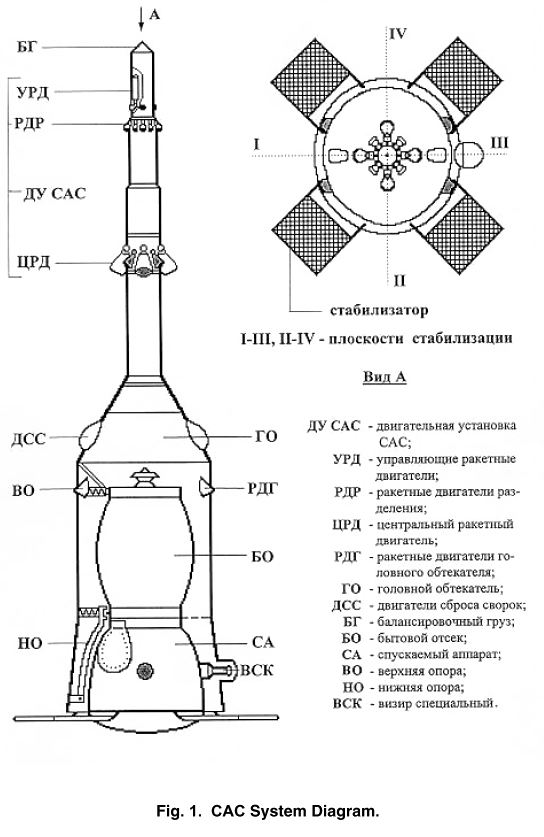

Le réservoir d'ergol pour la Soyouz, c'est donc le cylindre où il y a inscrit CCCP (?)
Intuitivement cela me génait que les gaz s'échappent vers le haut du booster. Mais effectivement ils sortent par l'extrémité ouverte. Le chemin à rebrousse-poil pour sortir par les tuyères doit entraîner une petite perte de charge, mais l'essentiel c'est que la poussée puisse extraire la capsule.

A quoi servent les cylindres au dessus des tuyères ? C'est le moteur d'éjection de la tour de sauvetage ?
Revenir en haut Aller en bas
montmein69


montmein69

Masculin Nombre de messages : 17463
Age : 69
Localisation : région lyonnaise
Date d'inscription : 01/10/2005

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 17 Juin 2008 - 10:14

Le système utilisé pour Apollo avait une disposition différente des éléments. (mais pas forcément meilleure vu que la disposition retenue pour Orion est comparable à celle du Soyouz russe)


Tour d'éjection de Orion : le banc d'essai est prêt Launch10Tour d'éjection de Orion : le banc d'essai est prêt Launch11
Revenir en haut Aller en bas
Apolloman
Modérateur
Modérateur

Apolloman

Masculin Nombre de messages : 11560
Age : 44
Localisation : Lédignan (30 Gard) France
Date d'inscription : 20/04/2006

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 17 Juin 2008 - 11:15

@montmein69 a écrit:
... (mais pas forcément meilleure vu que la disposition retenue pour Orion est comparable à celle du Soyouz russe)


Cela reste une simple supposition de ta part, il ne faut oublier qu'a part la "ressemblance" physique, Orion n'à rien à voir avec Le CM Apollo

A propos d'un abort du Soyuz

Tour d'éjection de Orion : le banc d'essai est prêt Marsso10

_________________
Paul Cultrera/Apolloman
Webmaster du site http://www.de-la-terre-a-la-lune.com/
consacré au programme Apollo.
Modérateur du forum de la conquète spatiale https://www.forum-conquete-spatiale.fr/portal.htm
Journaliste collaborateur d'Espace et Exploration le magazine de l'aventure spatiale
http://www.espace-exploration.com/

Le savoir est un trésor à partager avec tout le monde...
Knowledge is a treasure to share with everyone .
Revenir en haut Aller en bas
http://www.de-la-terre-a-la-lune.com/
Apolloman
Modérateur
Modérateur

Apolloman

Masculin Nombre de messages : 11560
Age : 44
Localisation : Lédignan (30 Gard) France
Date d'inscription : 20/04/2006

Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 17 Juin 2008 - 11:35

A propos si quelqu'un parle le Russe (c'est un mélange Russe/Anglais)

http://suzymchale.com/kosmonavtka/soyescape.html

et un petit schéma

Tour d'éjection de Orion : le banc d'essai est prêt Soycom10

_________________
Paul Cultrera/Apolloman
Webmaster du site http://www.de-la-terre-a-la-lune.com/
consacré au programme Apollo.
Modérateur du forum de la conquète spatiale https://www.forum-conquete-spatiale.fr/portal.htm
Journaliste collaborateur d'Espace et Exploration le magazine de l'aventure spatiale
http://www.espace-exploration.com/

Le savoir est un trésor à partager avec tout le monde...
Knowledge is a treasure to share with everyone .
Revenir en haut Aller en bas
http://www.de-la-terre-a-la-lune.com/
Invité
Invité




Tour d'éjection de Orion : le banc d'essai est prêt Empty
MessageSujet: Re: Tour d'éjection de Orion : le banc d'essai est prêt   Tour d'éjection de Orion : le banc d'essai est prêt EmptyMar 17 Juin 2008 - 11:52

Je ne suis pas à la maison mais des que j'ai des images Hi-Res, je les post ici

Explosion du lanceur lors de Soyouz T-10A
Tour d'éjection de Orion : le banc d'essai est prêt 2587014610_5c898ae880_o
et éjection capsule. Tout le monde est sains et saufs cheers cheers bravo bravo
Tour d'éjection de Orion : le banc d'essai est prêt 2586180133_ef059f781b_o
Revenir en haut Aller en bas

Tour d'éjection de Orion : le banc d'essai est prêt
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum de la conquête spatiale :: Actualité spatiale :: USA :: NASA et programmes gouvernementaux-
Créer un forum | © phpBB | Forum gratuit d'entraide | Contact | Signaler un abus | Forum gratuit
