Le mat de la table mesure 58 m de hauteur. A sa base, la larguer est de à peu pres de 5,5 m et un peu moins de 3 m en haut.

capcom

Messages : 1679
Inscrit le : 26/11/2006

http://www.capcomespace.net

Revenir en haut Aller en bas


merci cher expert d'ariane
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


A noter aussi que la partie supérieure est démontable, sinon la table ne rentrerait pas dans le BIL.

_________________
Kosmonavtika - Le site de l'Espace russe
nikolai39
nikolai39
Admin
Admin

Messages : 11202
Inscrit le : 15/05/2006
Age : 39 Masculin
Localisation : Loiret

https://www.kosmonavtika.com

Revenir en haut Aller en bas


certaine personne pourra peut être me répondre quelle est dimension de la sortie extérieure des carneaux (bouche d'évacuation des fumée lors d'un lancement d'une Ariane 5)

cette partie là

Base de lancement spatial européenne de Kourou - Page 2 Zl320j10

source capcom espace
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Après le vol 503, des extensions ont été rajoutés au carneau EAP pour réduire le bruit de 6 dB. Ces extensions mesurent 30 m de long sur 22 de large et 11 m de hauteur. Les dimensions intérieures des carneaux EAP sont 10,7 m de hauteur pour 8 m de largeur en moyenne et 55 m de long sans les extensions. Ils ont été construit par Vinci.
capcom
capcom

Messages : 1679
Inscrit le : 26/11/2006
Age : 57 Masculin
Localisation : 04

http://www.capcomespace.net

Revenir en haut Aller en bas

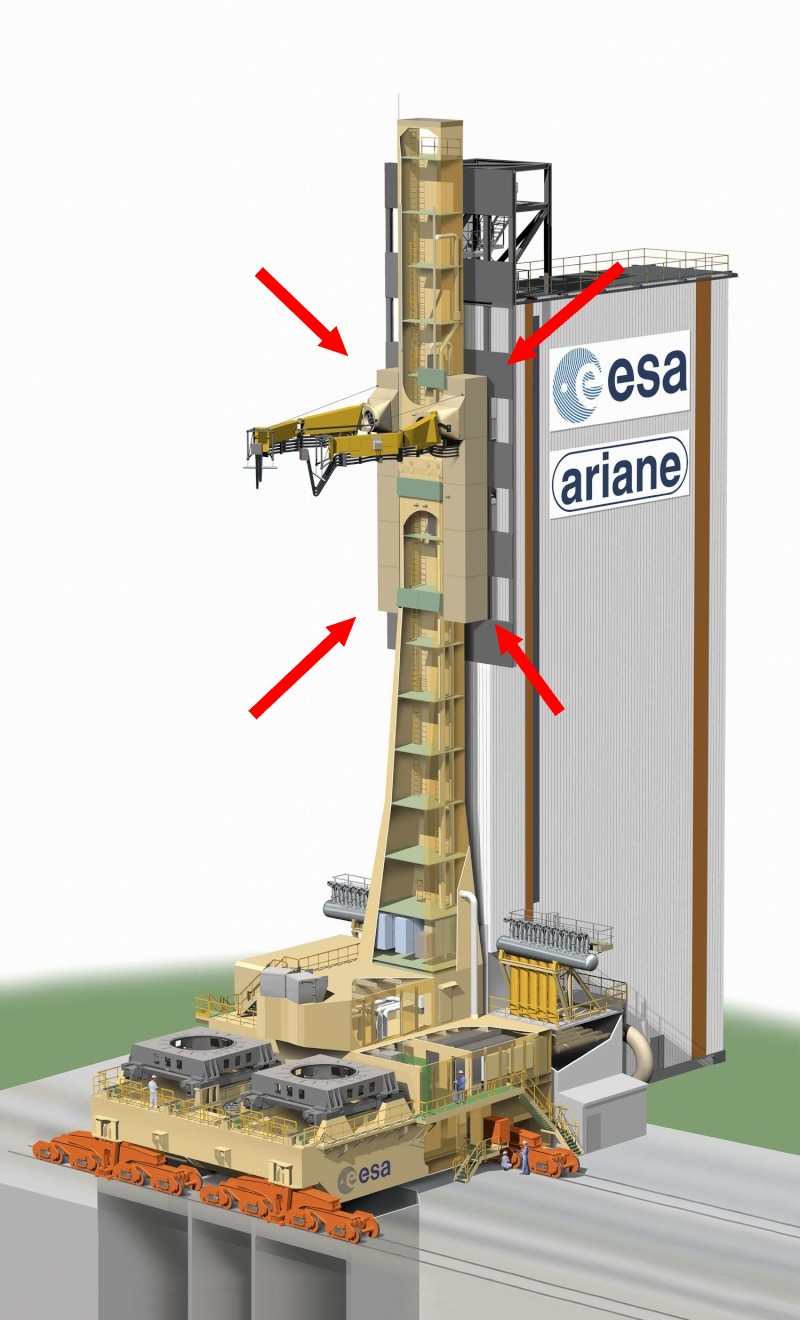

Je suis a la cherche des dimensions réelles des "trous" ou les gaz venant des EAP et du Vulcain s'échappent vers les carneaux, quelqu'un aurait-il ses info (voir sous la photo les réponce de Kourou coucou a validé si possible) ainsi que sur les dimension de la partie modifier sur le bras ombilical de la table de lancement permettant de remplir l'étage principal cryogénique d'Ariane 5 (EPC) (partie entre flèche)

Base de lancement spatial européenne de Kourou - Page 2 Sans_t10

Sur Forum des maquette spatiales j'ai eu ses infos sur les dimensions des échappement des gaz sur la question quelqu'un peut il validé

kourou coucou a écrit:d'après mes calculs, les "trous" auraient comme dimensions: 7,15m sur 4.20 m (à la louche et SGDG)
(lors d'une visite j'avais mesuré à distance et avec mes pas)

kourou coucou a écrit:Attention à l'arrière il s'agit de cavités contenant tout un appareillage l'un pour l'alimentation en oxygène liquide et l'autre hydrogène liquide pour Vulcain (si je me souviens bien)
Les gaz partent par les 3 trous car la table vient se positionner sur 3 cavités qui débouchent dans les carneaux
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


2eme petite question a combien du bord a peut près sont situé les évacuation les un des autres ainsi que du bord :?: :?:
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Charge "google earth", tu pourras mesurer plus facilement avec l'outil "distance".
capcom
capcom

Messages : 1679
Inscrit le : 26/11/2006
Age : 57 Masculin
Localisation : 04

http://www.capcomespace.net

Revenir en haut Aller en bas


petit info la maquette avance bien, j'en suis au montage de la 2eme table de lancement la première étant presque terminer pour suivre le montage cliquer dans la signature sur :

"Pour suivre le montage de ma maquette du CSG voir ici "
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Bravo Frandu12.bravo
Quel courage, quelle patience, quel.... tout ce que je n'ai pas :oops:
Quelle fierté quand tu auras fini. Et tu auras toute notre admiration :cheers:
Fan de Ducrocq
Fan de Ducrocq

Messages : 3282
Inscrit le : 11/12/2009
Age : 73 Masculin
Localisation : Lorient - Morbihan - Bretagne - France - Europe

Revenir en haut Aller en bas


Frandu12 a écrit:petit info la maquette avance bien, j'en suis au montage de la 2eme table de lancement la première étant presque terminer pour suivre le montage cliquer dans la signature sur :

"Pour suivre le montage de ma maquette du CSG voir ici "

Bon boulot! Et pour avoir fait des maquettes je sais que la tâche est ardue. Tu sera peut être obligé de réactualiser ta maquette : Kourou est au bord de l'eau. Et elle pourrait monter dans les années à venir ! Enfin, pour l'instant ce n'est pas encore le cas. J'ai posté un article sur mon blog sur les dangers des ports spatiaux. Va y faire un tour si ça t'intéresse.

http://mankind-in-space.blogspot.com/2010/01/les-ports-spatiaux-en-danger-la-tete.html
Maxime Puteaux
Maxime Puteaux

Messages : 38
Inscrit le : 16/12/2009
Age : 34 Masculin
Localisation : Montréal, Québec

http://www.mankind-in-space.com/

Revenir en haut Aller en bas


ok merci mais peut être elle évolura avec soyouz et véga
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


petite demande de ma part a nos cher camarade je suis a la recherche de petit personnage pour animé la maquette de la table de lancement et aussi de roue ( ensemble moteur) pour pouvoir mettre sous les même table en espèrent que vous pissez m'aidez merci :bounce: :bounce:
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


petite mise a jour du projet voir le lien dans ma signature

je me posait une question quelle sont les dimensions de la tour cases (Longueur et largeurs) pour la hauteur elle fait presque 50 de haut mais pour les 2 autres dimensions :?: :?: quelqu'un a une idée
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Réponse a ma question fournie par Kourou coucou du forum des maquette spatiale

kourou coucou a écrit:Ci joint mes estimations pour la tour Cazes;
Bien sûr c'est "à la louche"Base de lancement spatial européenne de Kourou - Page 2 Cazes_10

Convertie en cm et mis aux 1/125eme

Base de lancement spatial européenne de Kourou - Page 2 Sans_t18
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


reportage sur la Guyane avec en autre un reportage sur le CSG, Ariane et soyouzhttp://videos.tf1.fr/jt-we/zoom-sur-cayenne-5760727.html
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Merci frandu pour le lien! j'ai regardé le reportage au journal franchement très intéressant !
avatar
Sidjay

Messages : 17121
Inscrit le : 05/04/2009
Age : 43 Masculin
Localisation : R.P

Revenir en haut Aller en bas


Pour une fois ils n'ont pas dis trop de bêtise :megalol: :megalol:
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Tu as raison!.
avatar
Sidjay

Messages : 17121
Inscrit le : 05/04/2009
Age : 43 Masculin
Localisation : R.P

Revenir en haut Aller en bas


Bonjour, pourriez vous me dire comment fait le chemin de fer entre le BAF et la zone de lancement, surtout au niveau de l'aiguillage :?: :?:
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Alors en partant du BAF, tu as à 290 m le croisement avec une route, à 425 m, l'aiguillage vers le BIL, à 810 m, le croisement avec la route qui menen vers Orchidée et le CDL3, à 2210 m l'entrée de la ZL 3 et enfin à 2580 m du BAF la ZL 3.
capcom
capcom

Messages : 1679
Inscrit le : 26/11/2006
Age : 57 Masculin
Localisation : 04

http://www.capcomespace.net

Revenir en haut Aller en bas


petite question pour préciser combien y a t il de rail pour supporté la table de lancement :?: :?:
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas


Il y a deux voies ferrées au format SNCF
capcom
capcom

Messages : 1679
Inscrit le : 26/11/2006
Age : 57 Masculin
Localisation : 04

http://www.capcomespace.net

Revenir en haut Aller en bas


ok merci
Frandu12
Frandu12

Messages : 4836
Inscrit le : 16/03/2008
Age : 34 Masculin
Localisation : Millau (aveyron)

http://actualite.spatiale.free.fr

Revenir en haut Aller en bas
