Message le Jeu 12 Nov 2009 - 19:59


En entrant en école d'ingénieur, je me suis dis que c'était l'occasion de faire 2~3 trucs que je ne pourrait plus faire après. Par exemple, profiter des nombreuses machines à commandes numériques de l'école pour fabriquer une petite maquette (1m10 :D ) de Saturn V. Sur ce post, je compte donc vous faire par de l'avancement du projet (soyez patients, j'ai 3 années pour le faire) ainsi que demander quelques précisions aux spécialistes...

1ere étape: une maquette numérique de la bête
Je la réalise sous solidworks. Pour des raisons de facilité elle est en taille réelle, je diviserais les longueurs par 100 après. Bien que ce soit inutile pour la suite du projet, j'essaye de la faire la plus précise possible.
D'ailleurs, j'ai des problèmes à propos des longerons qui entourent certaines parties de Saturn V. En réalité, le problème se jouera à 1/10 de millimètres sur la maquette finale, mais c'est pour le principe de faire un modèle numérique exacte.

Une fois la modèle numérique terminé, un petit coup de FAO et hop, on envoie tout à la machine outil qui nous usine le truc toute seule (en théorie du moins)

Mais laissons là mes problèmes de longerons et de réservoirs de kérosène et passons à quelques photos:

Avancement projet : Saturn V au 1:100e Tour_e10
La tour d'éjection comme vous ne l'aviez jamais vu (càd incomplète)

Avancement projet : Saturn V au 1:100e E10
Petite vue isométrique

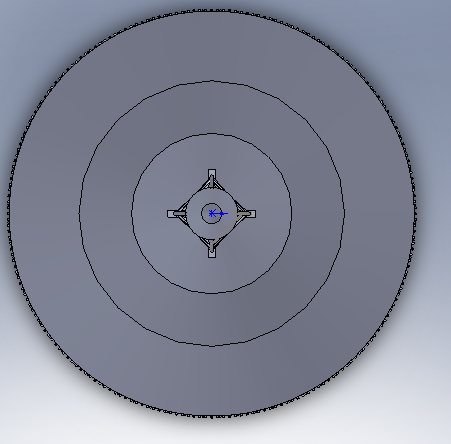

Avancement projet : Saturn V au 1:100e F10
vue de haut


J'ai cru que la tour d'éjection allait me rendre fou, mais finalement, je suis parvenu à faire le plus dur.

Promis je vous post bientôt les photos des machines qui vont usiner la bête.
avatar
funbox

Messages : 25
Inscrit le : 12/11/2009
Age : 31 Masculin
Localisation : Angers

Revenir en haut Aller en bas

Avancement projet : Saturn V au 1:100e Empty Re: Avancement projet : Saturn V au 1:100e

Message le Jeu 12 Nov 2009 - 20:17


Excellent et bienvenue sur le Forum de la Conquête spatiale (FCS)!
Sache que le FCS a un petit frère : le Forum des maquettes spatiales. Il commence à bien s'étoffer : http://www.forum-maquettes-spatiales.com/forum.htm
Tu devrais y trouver des infos et des personnes pour d'aiguiller pendant ton projet.
fredB
fredB

Messages : 1796
Inscrit le : 02/09/2007
Age : 54 Masculin
Localisation : Toulouse

Revenir en haut Aller en bas

Avancement projet : Saturn V au 1:100e Empty Re: Avancement projet : Saturn V au 1:100e

Message le Jeu 12 Nov 2009 - 21:25


Salut, bienvenu !!!

C'est une excellente idée qui tu as eu là.

Si tu veux des infos concernant Saturn V, tu pourras demander à lunokhod 2 qui en connait un rayon.


En tout cas, bon courage, on attends avec impatience (je sais... 3ans...) l'avancée des travaux.
spacemodel13
spacemodel13

Messages : 370
Inscrit le : 18/05/2008
Age : 41 Masculin
Localisation : Marseille

http://www.spacemodel13.fr

Revenir en haut Aller en bas

Avancement projet : Saturn V au 1:100e Empty Re: Avancement projet : Saturn V au 1:100e

Message le Jeu 12 Nov 2009 - 21:53


Bonjour

Quelles référence utilises tu pour réaliser cette maquette. J'ai le sentiment à la vue de la première image que la proportion entre la capsule et la tour de sauvetage n'est pas respectée. Si je me réfère aux plans au 1/48 de David Weeks (voir http://www.realspacemodels.com/html/drawings.htm) et si je le compare à la première image la tour a un diamètre d'environ 43 pixels au lieu de 57 pour respecter les dimensions. Je te suggère de te procurer ces plans.

Cordialement
Lunokhod 2
Lunokhod 2

Messages : 890
Inscrit le : 12/03/2006
Age : 62 Masculin
Localisation : St Orens de Gameville

http://spacemodels.nuxit.net/
