LK, le Retour…

Après quelques semaines pas mal occupées, un petit WE calme m’a permit de revenir sur la maquette du LK pour poursuivre le tableau de bord.
Ecran droit. Le plus emblématique. Passage au volume et aux détails, et mise en peinture avant collage des boutons (photocopie, double face)


Manette de pilotage. Le moins connu. Là, il a fallu analyser pas mal d’images (il n’y en a peu !) pour comprendre pas mal de trucs qui feront l’objet d’un papier un jour. Mais il est pas mal fichu ce ‘’manche à balais’’ escamotable ! On dirait un guidon de mobylette ! Mais grosse la mobylette.

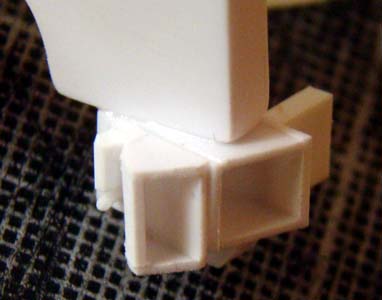

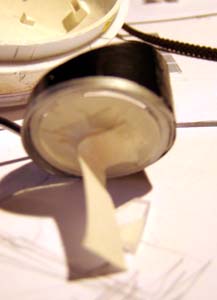

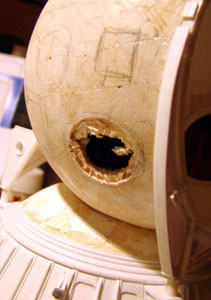

Le hublot vers le sol. La forme est bonne et pour le capot noir à l’arrière, je manque un peu d’info, mais on ne doit pas être trop loin de la vérité. Une plaque d’altu le termine et elle est protégée d’un adhésif qui sera enlevé après la peinture extérieure du module.


Câblage. Ca me trottait dans la tête depuis longtemps, surtout pour l’extérieur du vaisseau qui était équipé de câblages extérieur comme le Soyouz de première génération. Un bon fil classique dénudé puis lié de temps en temps. Effet garanti.

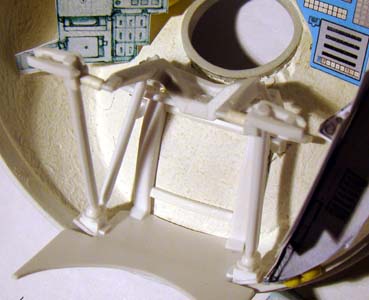

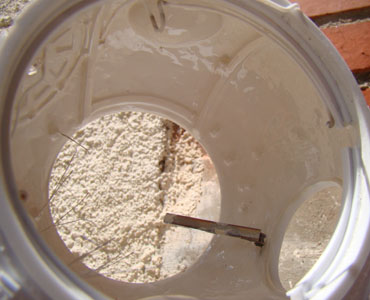

Le pré-montage permet de valider les pièces.



La partie avant est prête à la peinture ou je fais el choix d’une couleur ‘’crème’’ satiné, un peu à l’image de la seule photo que je connaisse de l’intérieur.

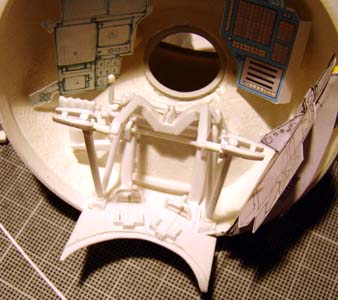

Le tableau de gauche. La structure puis les pièces et…


le tout en peinture.

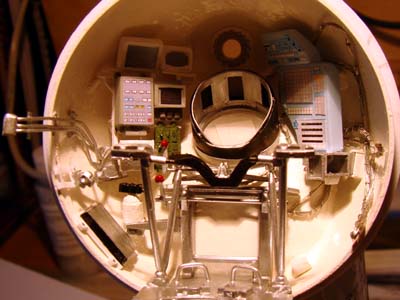

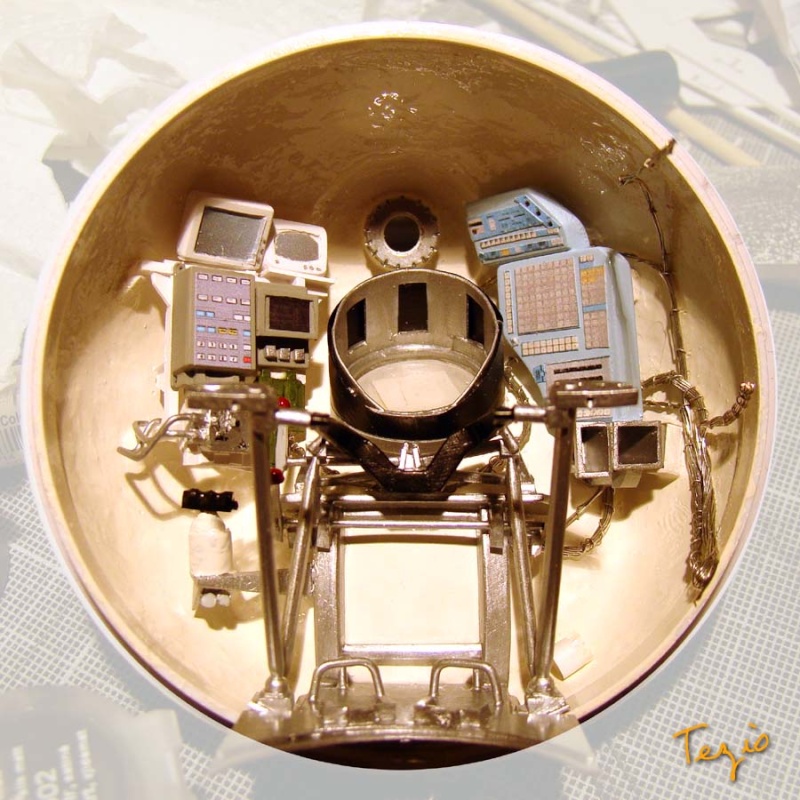

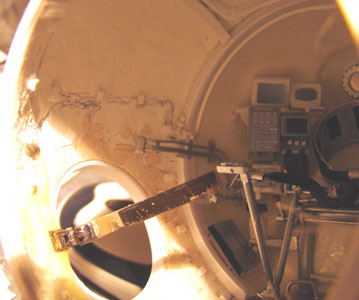

Pour en arriver au montage final (de cette partie, car à droite, d’autres équipements vont venir rejoindre tout ça).


Et comme disent mes proches : ‘’ Tout ça pour ça !’’ Mais qui va avoir l’idée de pousser la porte pour voir ce qu’il y a dedans ?
C’est un peu vrai, c’est beaucoup de travail pour ne voir que ça.


Mais comme vous le savez, l’arrière s’enlève (la partie compartiment hermétique) et laissera voir l’avant.

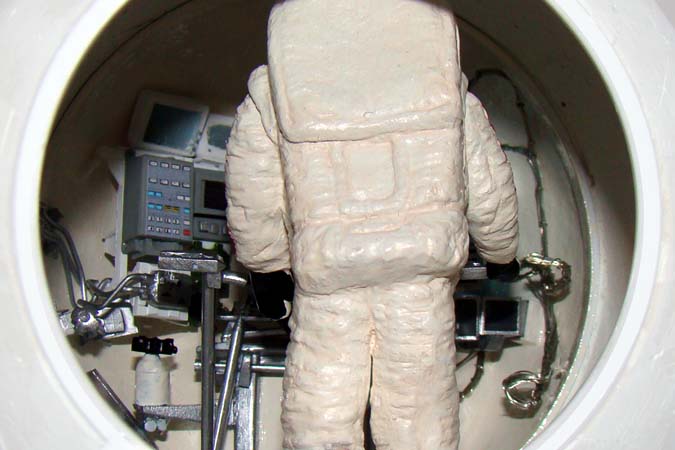

Je ne crois pas que je me risquerais de placer de temps en temps Leonov aux commandes et qu’il restera sur le sol lunaire.



A suivre…
Tezio

[Fan de Ducrocq]

Encore une fois chapeau l'artiste. Un régal. Sincère admiration.

[spacemodel13]

MAGNIFIQUE

tu sais on te dit "tout ça pour ça", mais le plus important, c'est que Toi, tu sais que c'est comme ça à l'intérieur !!!!

super boulot comme d'hab

[phyl d'ariane]

en effet, même si tu es le seul à savoir le travail réalisé ( enfin, nous on sait maintenant ), tu dosi el faire quand même, car tu as la satisfaction du devoir totalement accompli

pas de regret par la suite, avec tout à redéfaire :D pour améliorer

toujours chapeau, mais à quoi bon le dire, tellement on le pense fort ( je pense que ça s'entend jusqu'à toulouse )

phyl d'ariane

[Pim]

Tout simplement impressionnant ! :cheers:
As-tu réalisé la "bascule" de l'ensemble mécanique qui va jusqu'aux manettes de pilotage ou est-ce statique ?

[Tezio]

Je me le suis fait pour moi, pour le plaisir, mais comme je ne veux pas que l'on aille ensuite se balader à l'intérieur avec une pince à épiller, j'ai tout collé.
Il n'y aura que l'écoutille qui pourra bouger et l'arrière qui s'enlèvera pour découvrir l'intérieur.
Pareil pour les jambes - tout sera collé - trop fragile et trop tentant à manipuler.
Il n'y aura que la partie qui remonte en orbite qui s'enlèvera et les deux plaques sous les moteurs qui se refermeront.
Pour les antennes, je crois également les fixer.
Le drapeau et quelques instruments seront également collés, seul Leonov sera libre. Il l'a d'ailleurs toujours été !
Tezio

[Tchaika]

Je dirais EPOUSTOUFLANT

[phyl d'ariane]

tu nous diras quand tu l'exposeras à la cité

on se refera une petite visite pour voir la merveille. Si Vincent pouvait mettre son LEM 1/24 à coté, ce serait l'apogée


phyl d'ariane

[Tezio]

La CITE ????
Pas envisageable. LA Cité n'étant pas un Musée, difficile de parler de vielleries surtout si en plus ça n'a pas été dans l'espace.
Rencontre avec le LM oui, c'est prévu, mais mon LK est tellement habitué au secret qu'il préfère attendre d'être terminé pour se faire voir.
Mais si comme je le prédit, le LM 5 de Vincent prend la route d'un Musée US, je serais bien tenté de faire suivre le LK pour qu'ils restent ensemble.
D'ici là, il y aurait peut-être l'idée d'organiser quelque chose autour d'un Salon du Boruget pour que tout le monde en profite autour d'une rencontre voire une petite conférence... le prochain est en 2011. Je crois que le LK sera prêt. LM est presque fini.
Pour Cosmomania, c'était l'une des idées maitresse qui a failli se réaliser, mais en vrai cette fois.

Ca aurait eu de ''la gueule'' les deux réunis pour la première fois, cote à cote.
Mais déjà les deux maquettes ensemble...
A suivre.
Tezio

[Lune]

Incroyable :shock:

:ven: :ven: :ven: :ven: :ven:

[Tezio]

mais vrai ;)
juste de la passion, du temps et...de la bouteille.
Mais arrêtez les compliments, svp.
Tezio

[Space Opera]

Tu réalises un de mes rêves Tezio, c'est incroyable.

Il ne faudra plus qu'une N1 au 1/24è pour faire plaisir à ton LK :drunken:

Si quelqu'un a plus de 4,3m sous plafond, ça pourrait le faire


Ici, la voilà au 1/16è avant décollage, comme quoi tout est possible...

[yoann]

Supeeeer, c'est toujour aussi joli :D

[Tezio]

Chiche !
La Hauteur sous plafond, dans mon usine, je trouverais.
Reste à trouver le financement du matos.
et motiver Vincent pour faire l'équivalent :)
Tezio

[Lunokhod 2]

La CITE ????
Mais si comme je le prédit, le LM 5 de Vincent prend la route d'un Musée US, je serais bien tenté de faire suivre le LK pour qu'ils restent ensemble.
D'ici là, il y aurait peut-être l'idée d'organiser quelque chose autour d'un Salon du Bourget pour que tout le monde en profite autour d'une rencontre voire une petite conférence... le prochain est en 2011. Je crois que le LK sera prêt. LM est presque fini.
Tezio

Il faudrait pouvoir y associer Leonov et Armstrong, ça aurait de la gueule. La semaine prochaine je pars à Genève, je vais avoir des soirées à occuper en continuant les trains d'atterrissage. En tout cas chapeau l'artiste pour le boulot du LK.

[astroyoyo]

ça pourrait ce faire, j'ai 8 mètres sous plafond maintenant à l'atelier...

[phyl d'ariane]

à vous 3, qu'est-ce qui pourrait vous arrêter

phyl d'ariane

[Tezio]

Ca fait longtemps que je ne vous avez pas tenu informé de l’avancement.
Travail de temps en temps, mais finalement, ça a pas mal bougé.
Bon, on reprend là où on en était.
A droite, droite. Il est temps de passer à la suite des équipements, logés à droite.
Aussitôt fait, aussitôt collé.

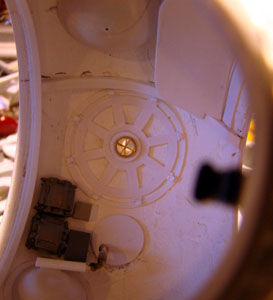

On passe au plafond. Du moins ce que j’en ai vu dans le vrai à Moscou.

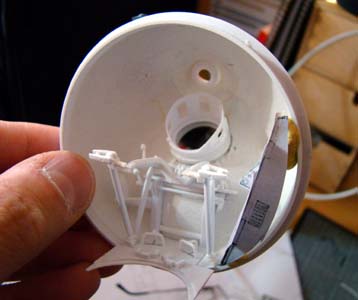

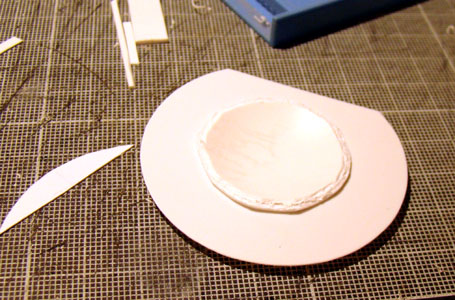

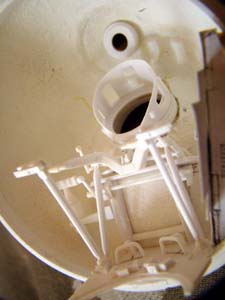

Le plancher, déjà plus connu. Fait d’une plaque circulaire autour d’une partie bombée certainement liée à l’étage inférieur.

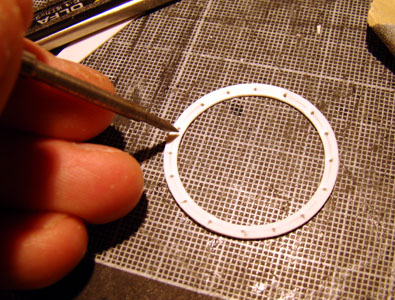

Petite ceinture rivetée autour.
Là aussi, aussitôt faite, aussitôt collée.

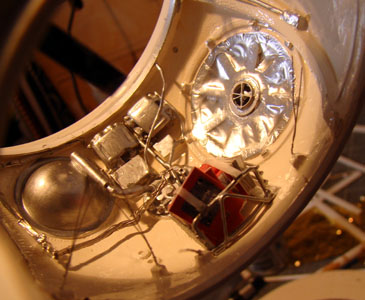

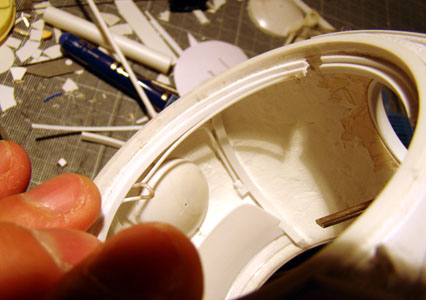

Réservoir pressurisé. Derrière les équipements à droite, un réservoir est visible, réservoir que l’on retrouve à l’extérieur.
Si on veut faire l’intérieur, il faut également commencer l’ext.
Le réservoir est en place.


Connectique. Toujours sur la paroi de droite, une plaque de connectique doit être mise en place ainsi qu’une sorte de plaque munie d’un viseur.


Casquette : Bon, là on va passer. C’est une surprise ! Mais c'est sur, vous reviendrez voir!

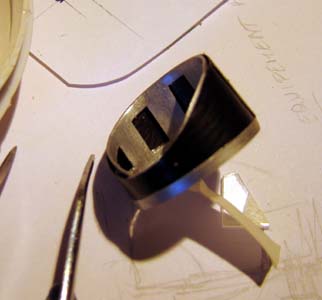

Viseur. Quelques restes de gravure chimique pour faire le viseur.

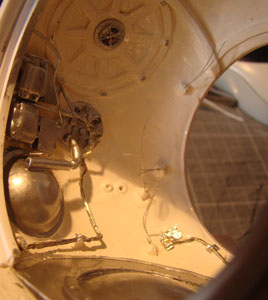

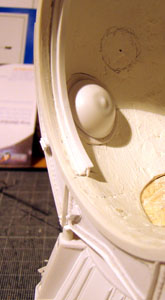

Tubulures. A l’intérieur, 2 types de ‘’serpents’’.
De la tuyauterie certainement pressurisée.
Et du câblage façon spatial soviétique.

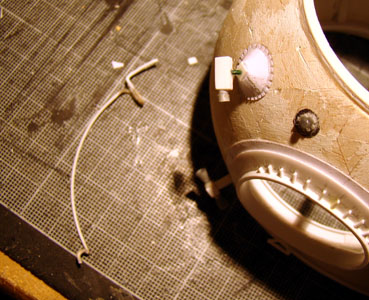

Là ce sont les tubulures réalisées en ABS de 1,8mm de diamètre, tordu doucement.
Mise en forme totale avant collage.


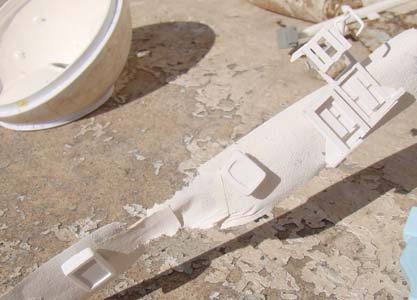

Peinture intérieure. Là je vais tenter quelque chose.
Donner un effet tissu froissé avec la peinture. Comment ?
En passant comme un bleu, une grosse couche épaisse puis une seconde avant que la première ne soit sèche.
Résultat espéré : un froissé comme sur les premières maquettes de ma jeunesse.

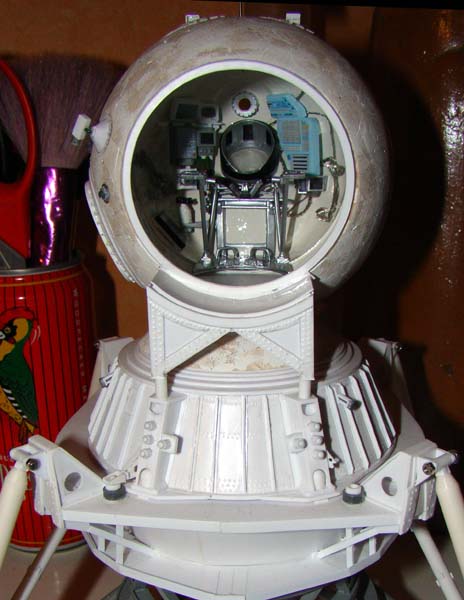

On va voir !


Le maquettiste se lâche. Bon, c’est bien beau de tenter de faire au plus précis, mais il manque un peu le coté ‘’vivant’’.
Alors, on va faire du décor.

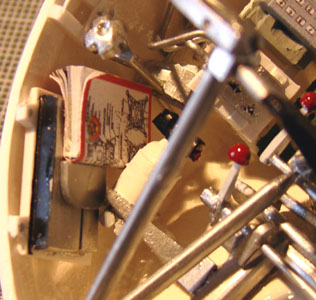

D’abord la doc technique. J’imagine qu’ils auraient bien laissé à Leonov de quoi pouvoir dépanner son LK ainsi que quelques procédures.

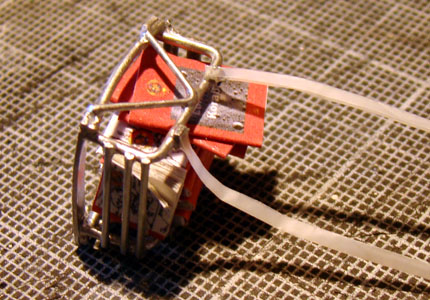

Alors je décide d’inventer un peu et de réaliser un logement pour la doc, doc que je relie en rouge drapeau, logotisé à la CCCP.

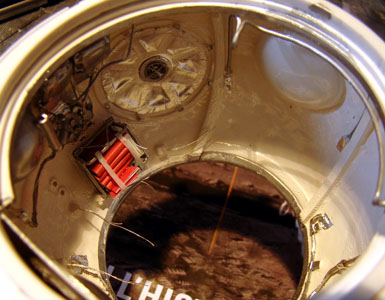

J’en glisse un négligemment prés de la porte de sortie, coincé dans un coin.

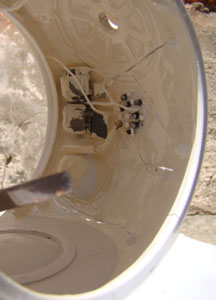

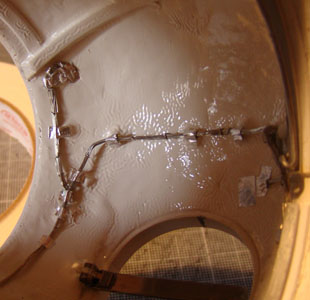

Câblages. Après les tuyaux, les câblages.
Un peu partout où il me semble en avoir vu et là où ‘’l’artiste’’ le juge utile.
Je me lance dans le tricotage des câbles. Dur, mais joli !

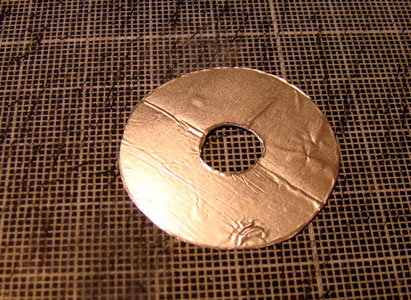

Alu. La peinture est vraiment trop moche autour du viseur. Alors je pose un revêtement alu autour d’un effet efficace.


Quitte à partir dans le décor, la porte reçoit le nom du projet LK et un logo.
Et comme j’imagine que Leonov l’aurait fait, je prépare plusieurs images de Korolev ainsi qu’une photo de Leonov et sa fille.


SURPRISE : Aprés demain ou ce WE, si vous êtes sages, je vous montrerais la surprise que j’ai préparé pour le LK.

Je voulais le garder secret mais impossible dans ce cas de vous faire voir la suite de l’évolution de la maquette, ce qui ne serait pas gentil pour tous mes fans.

Ca tombe bien, car j’aurais eu du mal à tenir ma langue…C’est Vincent qui va être content.

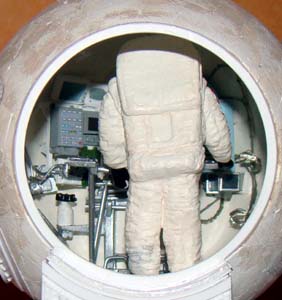

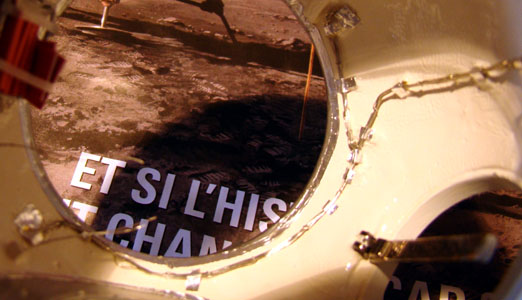

Allez, en attendant, un indice en image :


A plus,
Tezio

[Tchaika]

Je pense que l'ensemble des membres de ce site vont pouvoir élire notre ami comme le " Meilleure des modélistes de l'année 2010" :bounce1: :sage: :hot:

[Lunokhod 2]

SURPRISE : Aprés demain ou ce WE, si vous êtes sages, je vous montrerais la surprise que j’ai préparé pour le LK.

Je voulais le garder secret mais impossible dans ce cas de vous faire voir la suite de l’évolution de la maquette, ce qui ne serait pas gentil pour tous mes fans.

Ca tombe bien, car j’aurais eu du mal à tenir ma langue…C’est Vincent qui va être content.

Allez, en attendant, un indice en image :


A plus,
Tezio

Je me demande bien de quelle surprise il s'agit, ce que je sais c'est que cette photo ressemble très fort à ton dessin, Leonov va-t'il descendre du LK. De mon côté j'ai commencé à recouvrir les pattes du LM avec du kapton mais ça prend plus de temps que je ne pensais. En ce qui concerne le diorama, je pensais montrer Armstrong poser le premier pied sur la Lune mais je crois que je vais montrer Aldrin descendant l'échelle et Armstrong le photographiant. De cette manière la cabine sera vide, la porte ouverte, quelques lanières sortant du LM (pour récupérer le Hasselblad d'Armstrong) et quelques pas sur le sol lunaire. Encore quelques mois de patience.

[Lunokhod 2]

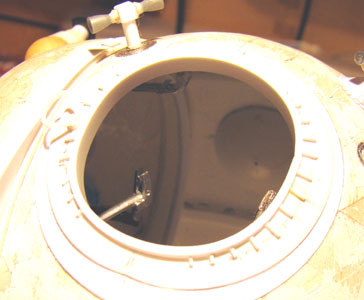

On voit un filet de lumière autour de la porte, s'agirait-il d'un éclairage intérieur
