Bonsoir à tous,
J'ai décidé de commencer la maquette au 1/48 de la station chinoise Tiangong 1 - Shenzhou 9. L'idée générale est de faire cette station, puis Saliout 1 - Soyouz 11 et enfin Skylab le tout au 1/48. Pour chaque station j'ai l'intention de faire un écorché come je l'avais fait dans les années 70 avec mes stations Saliout et Skylab au 1/50 en papier.
![(Maquettes) Tiangong 1 - Shenzhou 9 Saliout1a](https://2img.net/h/spacemodels.nuxit.net/Old/Saliout1a.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Skylab_b](https://2img.net/h/spacemodels.nuxit.net/Old/Skylab_b.jpg)
Je travaille à partir de la maquette GWH qui vient de sortir.
![(Maquettes) Tiangong 1 - Shenzhou 9 10195497b](https://2img.net/h/www.1999.co.jp/itbig19/10195497b.jpg)
Je viens juste de commencer avec le module de descente de shenzhou. Comme il est composé de deux coquilles qui s'emboitent il y a un peu de raccord à faire au putty. Les trous permettant de fixer les trappes des compartiments parachutes étant trop petits et mal alignés il a fallu les agrandir. A noter également que les rétrofusées du système de contrôle d'attitude sont absentes et donc à percer.
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3010](https://i.servimg.com/u/f47/13/17/02/34/dscf3010.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3013](https://i.servimg.com/u/f47/13/17/02/34/dscf3013.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3011](https://i.servimg.com/u/f47/13/17/02/34/dscf3011.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3012](https://i.servimg.com/u/f47/13/17/02/34/dscf3012.jpg)
J'ai décidé de commencer la maquette au 1/48 de la station chinoise Tiangong 1 - Shenzhou 9. L'idée générale est de faire cette station, puis Saliout 1 - Soyouz 11 et enfin Skylab le tout au 1/48. Pour chaque station j'ai l'intention de faire un écorché come je l'avais fait dans les années 70 avec mes stations Saliout et Skylab au 1/50 en papier.
![(Maquettes) Tiangong 1 - Shenzhou 9 Saliout1a](https://2img.net/h/spacemodels.nuxit.net/Old/Saliout1a.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Skylab_b](https://2img.net/h/spacemodels.nuxit.net/Old/Skylab_b.jpg)
Je travaille à partir de la maquette GWH qui vient de sortir.
![(Maquettes) Tiangong 1 - Shenzhou 9 10195497b](https://2img.net/h/www.1999.co.jp/itbig19/10195497b.jpg)
Je viens juste de commencer avec le module de descente de shenzhou. Comme il est composé de deux coquilles qui s'emboitent il y a un peu de raccord à faire au putty. Les trous permettant de fixer les trappes des compartiments parachutes étant trop petits et mal alignés il a fallu les agrandir. A noter également que les rétrofusées du système de contrôle d'attitude sont absentes et donc à percer.
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3010](https://i.servimg.com/u/f47/13/17/02/34/dscf3010.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3013](https://i.servimg.com/u/f47/13/17/02/34/dscf3013.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3011](https://i.servimg.com/u/f47/13/17/02/34/dscf3011.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3012](https://i.servimg.com/u/f47/13/17/02/34/dscf3012.jpg)
Et moi qui n'est plus de bureau à la maison pour faire des maquettes...
Bravo Vincent, tiens nous informé et bon courage.
Bravo Vincent, tiens nous informé et bon courage.
Tezio- Messages : 1980
Inscrit le : 16/02/2006
Age : 70
Localisation : Toulouse
+1![(Maquettes) Tiangong 1 - Shenzhou 9 Super](https://2img.net/u/1813/36/40/88/smiles/super.gif)
![(Maquettes) Tiangong 1 - Shenzhou 9 Super](https://2img.net/u/1813/36/40/88/smiles/super.gif)
phyl d'ariane- Messages : 147
Inscrit le : 07/08/2009
Age : 66
Localisation : tarn
Voici la suite avec les premières images du module orbital. Le module orbital de Shenzhou est recouvert de couvertures thermiques par dessus lesquelles sont fixés un certain nombre de câbles électriques. La première tâche fut donc de supprimer à la lime et au papier de verre toutes les traces de câbles avant de pouvoir fixer les couvertures thermiques. Ces couvertures sont réalisées à l'aide de papier d'aluminium légèrement chiffonné et fixé sur le module à l'aide de scotch double face.
Le papier d'aluminium est ensuite coupé aux endroits où doivent être fixés des détails, lesquels sont ensuite collés.
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3014](https://i.servimg.com/u/f47/13/17/02/34/dscf3014.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3015](https://i.servimg.com/u/f47/13/17/02/34/dscf3015.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3016](https://i.servimg.com/u/f47/13/17/02/34/dscf3016.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3017](https://i.servimg.com/u/f47/13/17/02/34/dscf3017.jpg)
Le papier d'aluminium est ensuite coupé aux endroits où doivent être fixés des détails, lesquels sont ensuite collés.
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3014](https://i.servimg.com/u/f47/13/17/02/34/dscf3014.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3015](https://i.servimg.com/u/f47/13/17/02/34/dscf3015.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3016](https://i.servimg.com/u/f47/13/17/02/34/dscf3016.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3017](https://i.servimg.com/u/f47/13/17/02/34/dscf3017.jpg)
Salut,
Je regarde ton projet de près
J'adore les maquettes même si j'en fait plus en ce moment.
Je me demandais. Pourquoi ne pas utiliser le mylar à la place de l'aluminium ? (c'est juste par curiosité )
Je regarde ton projet de près
J'adore les maquettes même si j'en fait plus en ce moment.
Je me demandais. Pourquoi ne pas utiliser le mylar à la place de l'aluminium ? (c'est juste par curiosité )
lionel- Messages : 2195
Inscrit le : 11/11/2009
Age : 38
Localisation : Herault
lionel a écrit:Salut,
Je regarde ton projet de près
J'adore les maquettes même si j'en fait plus en ce moment.
Je me demandais. Pourquoi ne pas utiliser le mylar à la place de l'aluminium ? (c'est juste par curiosité )
D'abord parce que je n'en avais pas sous la main et deuxièmement l'idée est simplement de donner un aspect un peu "chiffonné" mais pas trop quand même, on n'a pas ici l'allure du LM par exemple. De plus le tout va ensuite être peint en gris très clair donc aluminiun ou mylar la couleur va de toute façon disparaître. Mais j'aurais pu effectivement utiliser du mylar.
D'accord je comprends alors :)
lionel- Messages : 2195
Inscrit le : 11/11/2009
Age : 38
Localisation : Herault
Effectivement, la porte du Sas du BO - compartiment orbital - est frappante. Il est vrai que celle du Soyouz n'est pas faite pour un ORLAN ou équivalent chinois.
Tezio- Messages : 1980
Inscrit le : 16/02/2006
Age : 70
Localisation : Toulouse

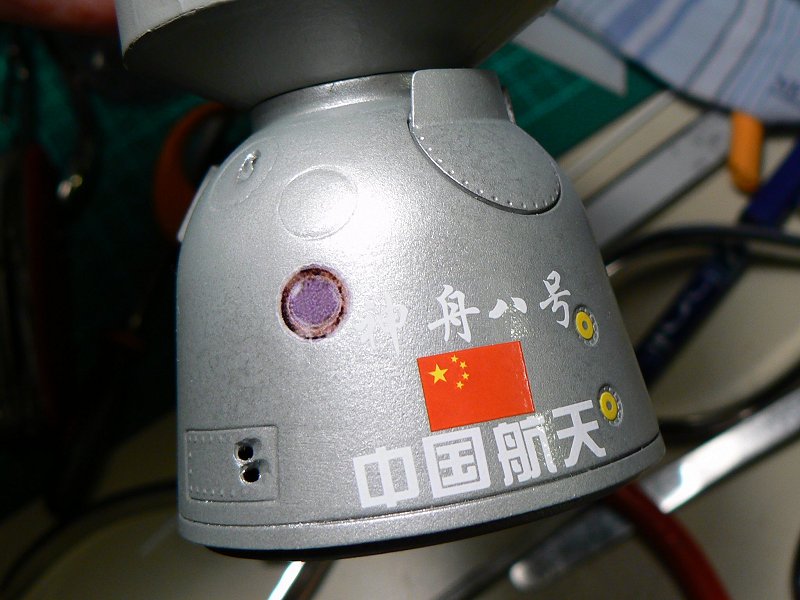

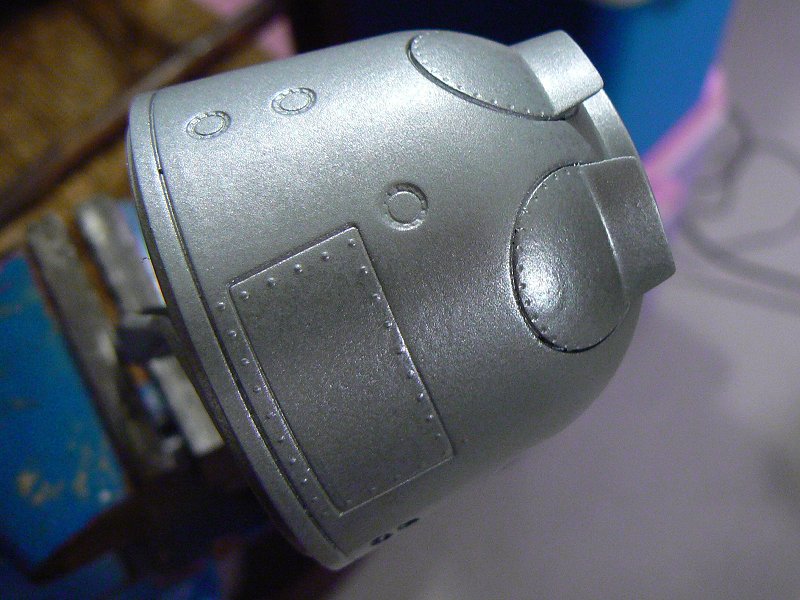

Et voici le résultat du travail ce week-end, tout d'abord pose des décalcomanies sur le module de rentrée. Ici il faut faire attention à bien poser les décalcomanies car on a vite faite de les poser à l'envers. Pour moi un idéogramme à l'envers ou à l'endroit c'est du chinois. Il faut donc faire attention. Pour le hublot j'ai créé des décalcomanies en partant d'une photo d'un vrai hublot de Shenzhou.
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3020](https://i.servimg.com/u/f47/13/17/02/34/dscf3020.jpg)

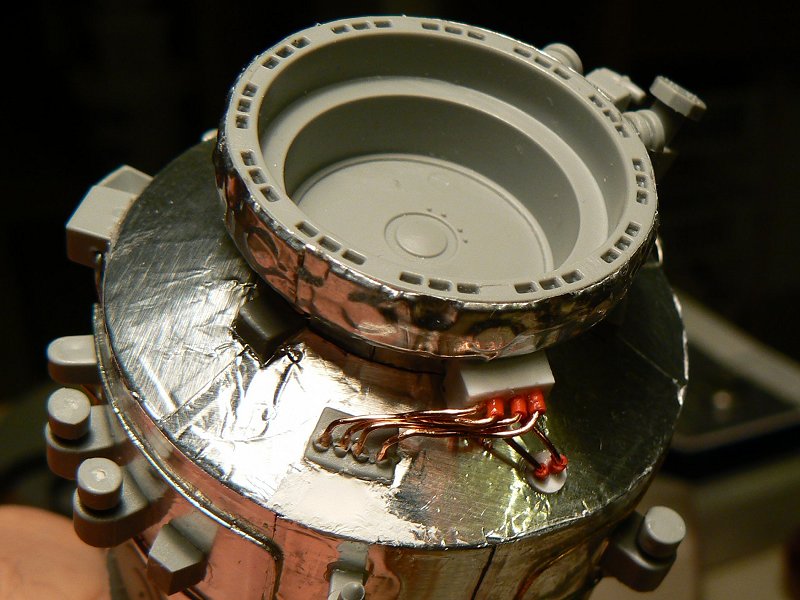

Travail ensuite sur le module orbital. Tout d'abord il a fallu couvrir la pièce d'amarrage avec du papier alu adhésif, la coller sur le module orbitale et installer les derniers câblages. Passage ensuite d'une couche d'apprêt et de peinture gris clair.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220511](https://i.servimg.com/u/f47/13/17/02/34/p1220511.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220512](https://i.servimg.com/u/f47/13/17/02/34/p1220512.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220513](https://i.servimg.com/u/f47/13/17/02/34/p1220513.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220514](https://i.servimg.com/u/f47/13/17/02/34/p1220514.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 Dscf3020](https://i.servimg.com/u/f47/13/17/02/34/dscf3020.jpg)
Travail ensuite sur le module orbital. Tout d'abord il a fallu couvrir la pièce d'amarrage avec du papier alu adhésif, la coller sur le module orbitale et installer les derniers câblages. Passage ensuite d'une couche d'apprêt et de peinture gris clair.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220511](https://i.servimg.com/u/f47/13/17/02/34/p1220511.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220512](https://i.servimg.com/u/f47/13/17/02/34/p1220512.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220513](https://i.servimg.com/u/f47/13/17/02/34/p1220513.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220514](https://i.servimg.com/u/f47/13/17/02/34/p1220514.jpg)
Super de suivre l'avancé de ton travail
Question mais pourquoi avoir collé du papier alu adhésif ? Au début j'ai pensé pour l'aspect de la couleur aluminium mais c'est pas ça ...
Question mais pourquoi avoir collé du papier alu adhésif ? Au début j'ai pensé pour l'aspect de la couleur aluminium mais c'est pas ça ...
lionel- Messages : 2195
Inscrit le : 11/11/2009
Age : 38
Localisation : Herault

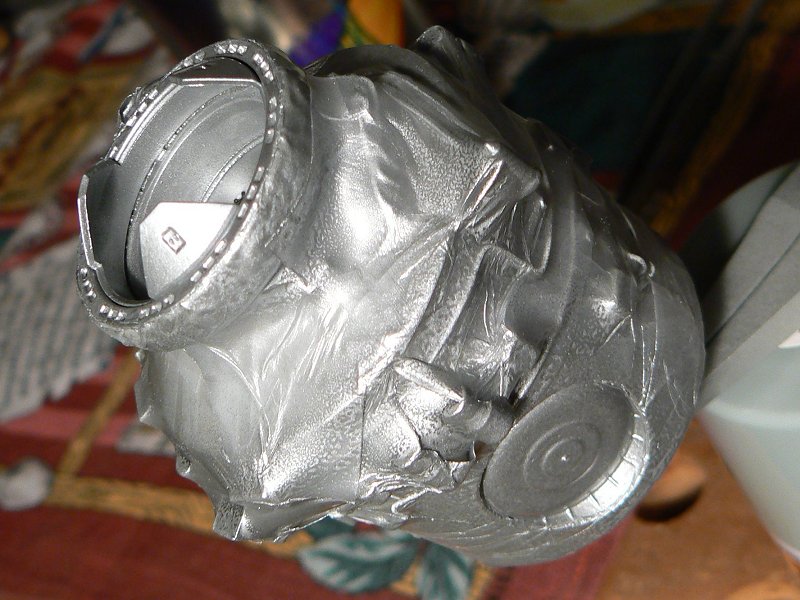

Suite du module orbital. L'écoutille et la pièce d'amarrage étant a priori couleur alu, il a fallu les peindre par dessus la peinture gris clair. Afin de laisser ces deux parties visibles et pouvoir cacher le reste j'ai utilisé du parafilm puis peint à la bombe ces deux parties. Après suppression du parafilm il ne restait plus qu'à peindre en blanc les différents câbles et en noir les connecteurs. Modules orbital et de rentrée sont maintenant terminés.
A noter également sur la deuxième photo la poignée de l'écoutille qui a été rajoutée.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220610](https://i.servimg.com/u/f12/13/17/02/34/p1220610.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220710](https://i.servimg.com/u/f12/13/17/02/34/p1220710.jpg)
A noter également sur la deuxième photo la poignée de l'écoutille qui a été rajoutée.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220610](https://i.servimg.com/u/f12/13/17/02/34/p1220610.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220710](https://i.servimg.com/u/f12/13/17/02/34/p1220710.jpg)

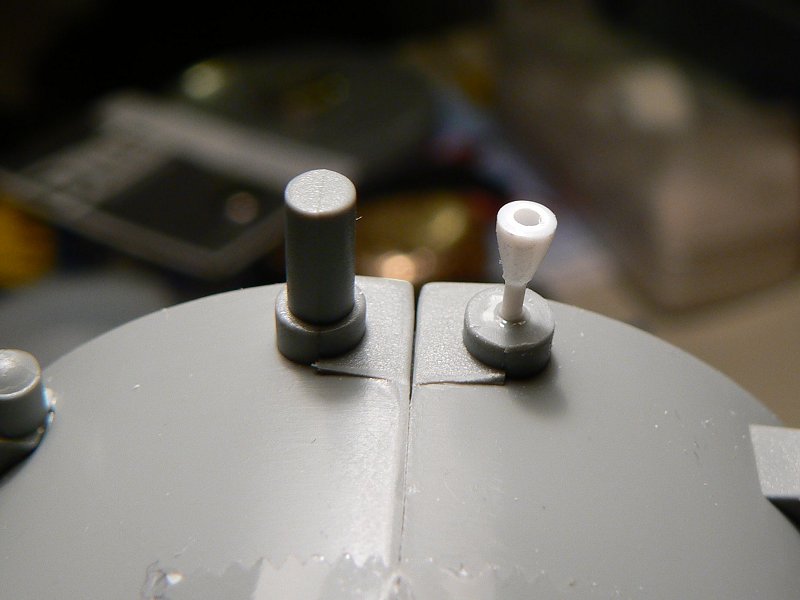

Début du montage du module d'instruments de Shenzhou. Pour le moment j'ai simplement collé l'ensemble des détails que je commence à peaufiner. Première étape la partie supérieure de ce module comporte 8 tiges assez longues positionnées 2 par 2 tous les 90°. Il s'agit en fait des capots de protection des rétrofusées et non des rétrofusées elles-mêmes. Je coupe donc ce capot que je remplace par une rétrofusée faite maison à l'aide de tiges de styrène, 3 mm de long pour le divergent et 2 mm pour l'arrivée au divergent. Une photo vaux mieux qu'un long discours.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220711](https://i.servimg.com/u/f12/13/17/02/34/p1220711.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220711](https://i.servimg.com/u/f12/13/17/02/34/p1220711.jpg)
Dernière édition par Lunokhod 2 le Lun 24 Déc 2012 - 11:36, édité 1 fois
Dans ce cas, il va faloir que je me lance vite dans la réalisation d'un taïkonaute en EVA pour que Vincent me prenne dans ses bagages :)
Tezio- Messages : 1980
Inscrit le : 16/02/2006
Age : 70
Localisation : Toulouse

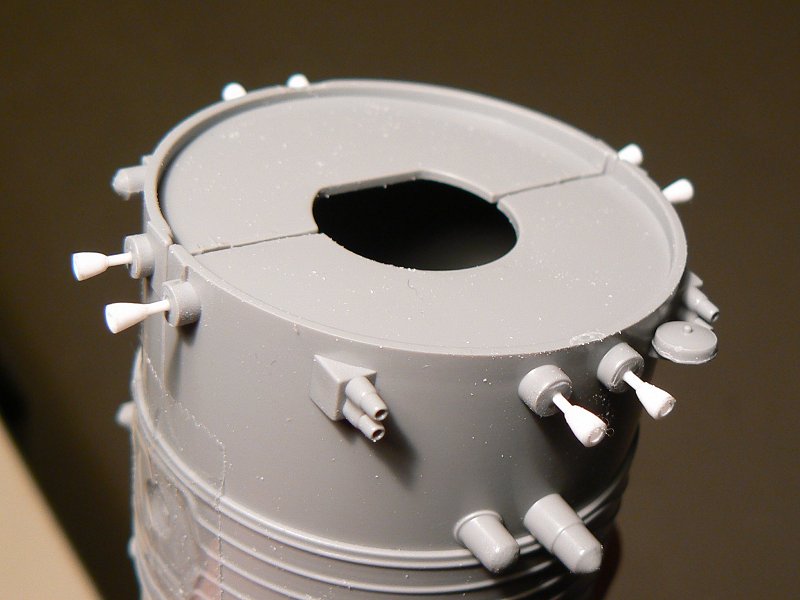

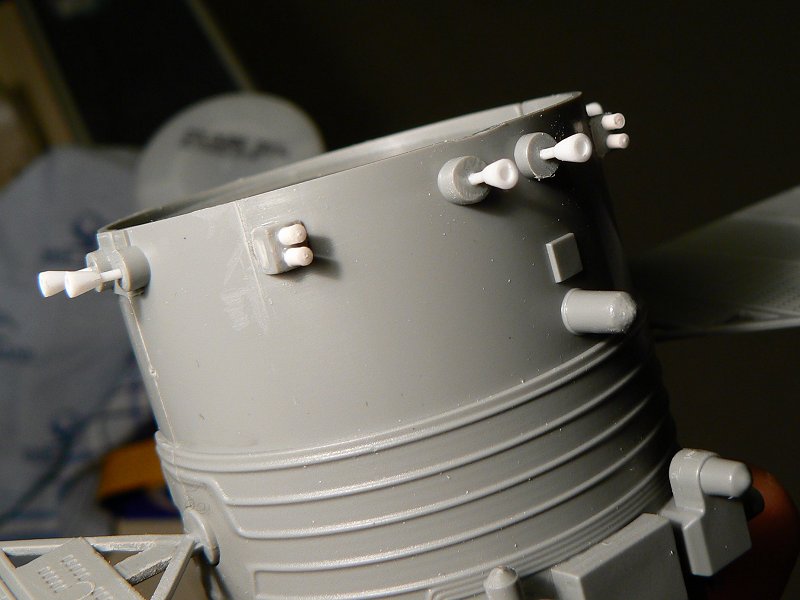

La suite du montage, j'ai maintenant terminé les rétrofusées principales mais j'ai également dû modifier les mini rétrofusées, en effet sur la maquette elles étaient correctes sur une moitié et incorrectes sur l'autre, j'ai donc utilisé des morceaux de tiges de styrène pour faire en sorte que tout soit identique de chaque côté du module d'instrument.
En ce qui concerne les panneaux solaires, le support est plein, il a donc fallu évider quelques parties pour faire en sorte que cela soit plus conforme à la réalité.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220712](https://i.servimg.com/u/f12/13/17/02/34/p1220712.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220713](https://i.servimg.com/u/f12/13/17/02/34/p1220713.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220714](https://i.servimg.com/u/f12/13/17/02/34/p1220714.jpg)
En ce qui concerne les panneaux solaires, le support est plein, il a donc fallu évider quelques parties pour faire en sorte que cela soit plus conforme à la réalité.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220712](https://i.servimg.com/u/f12/13/17/02/34/p1220712.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220713](https://i.servimg.com/u/f12/13/17/02/34/p1220713.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220714](https://i.servimg.com/u/f12/13/17/02/34/p1220714.jpg)
Une heureuse nouvelle année à tous, premier post de 2013.
La partie supérieure du module d'instrument est couverte de couvertures thermiques qui apparaissent bien en relief par rapport au corps principal de ce module. Pour ce faire j'utilise du papier d'aluminium autocollant dans lequel j'ai fait les découpes nécessaires pour faire passer les différents éléments. Je colle celui-ci sur sur du fin papier bulle identique à celui utilisé pour donner du relief aux trains d'atterrissage du LM ( http://spacemodels.nuxit.net/LEM-24/Descent%20stage/fig25e.htm ). Le tout est collé sur du scotch double face et assemblé sur le module d'instruments.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220715](https://i.servimg.com/u/f12/13/17/02/34/p1220715.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220716](https://i.servimg.com/u/f12/13/17/02/34/p1220716.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220717](https://i.servimg.com/u/f12/13/17/02/34/p1220717.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220718](https://i.servimg.com/u/f12/13/17/02/34/p1220718.jpg)
La partie supérieure du module d'instrument est couverte de couvertures thermiques qui apparaissent bien en relief par rapport au corps principal de ce module. Pour ce faire j'utilise du papier d'aluminium autocollant dans lequel j'ai fait les découpes nécessaires pour faire passer les différents éléments. Je colle celui-ci sur sur du fin papier bulle identique à celui utilisé pour donner du relief aux trains d'atterrissage du LM ( http://spacemodels.nuxit.net/LEM-24/Descent%20stage/fig25e.htm ). Le tout est collé sur du scotch double face et assemblé sur le module d'instruments.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220715](https://i.servimg.com/u/f12/13/17/02/34/p1220715.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220716](https://i.servimg.com/u/f12/13/17/02/34/p1220716.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220717](https://i.servimg.com/u/f12/13/17/02/34/p1220717.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220718](https://i.servimg.com/u/f12/13/17/02/34/p1220718.jpg)
Bonne avancée sur le module d'instruments avec malheureusement une petite contrariété. Dans le montage de la maquette il est nécessaire de monter les panneaux solaires au moment de coller les deux coques du module. Cela implique de devoir travailler les détails avec les panneaux présents ce qui n'est pas du tout facile. Evidemment ce qui devait arriver arriva, j'ai cassé un premier panneau puis le deuxième.

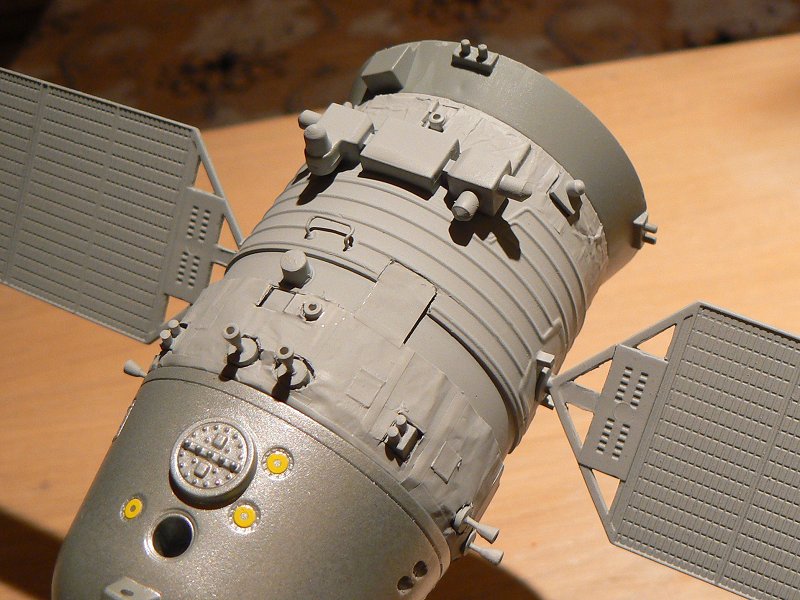

Finalement j'ai continué avec le module d'instruments sans panneaux pour la peinture qui est ici bleu luftwaffe et blanc satiné.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220812](https://i.servimg.com/u/f12/13/17/02/34/p1220812.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220813](https://i.servimg.com/u/f12/13/17/02/34/p1220813.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220814](https://i.servimg.com/u/f12/13/17/02/34/p1220814.jpg)
Dans l'axe principal de chaque panneau j'ai percé un trou afin d'y insérer un morceau de fil de fer qui sera lui-même inséré dans le module d'instrument. Le panneau est peint en "gun metal" et recouvert de décalcomanies avec un côté cellule et un côté connexion. Les décalcomanies ont été réalisés à partir de véritables photos des panneaux de Shenzhou, Ils sont disponibles en format power point et pdf aux adresses suivantes.
http://spacemodels.nuxit.net/Tiangong/Decals.pptx http://spacemodels.nuxit.net/Tiangong/Decals.pdf

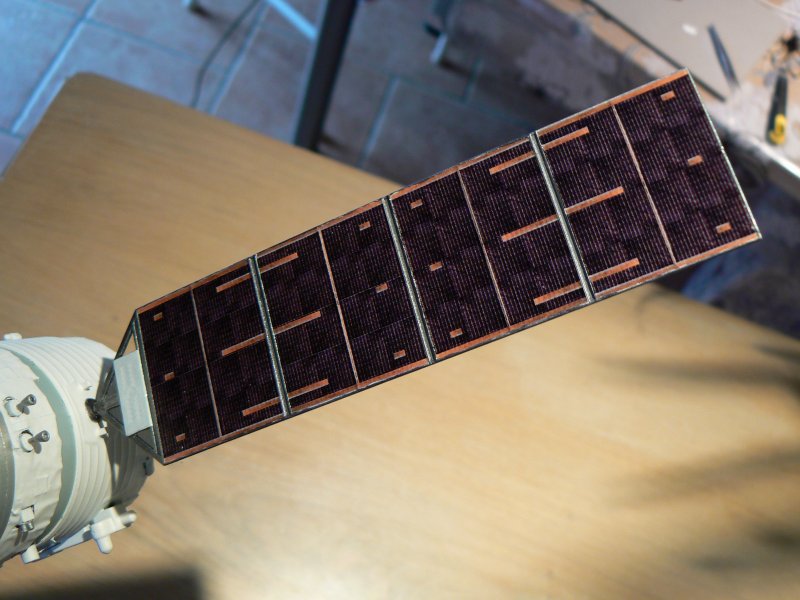

Dans les photos suivantes les panneaux sont simplement insérés dans le module d'instruments et seront fixés au dernier moment de la construction du Shenzhou.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220815](https://i.servimg.com/u/f12/13/17/02/34/p1220815.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220816](https://i.servimg.com/u/f12/13/17/02/34/p1220816.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220817](https://i.servimg.com/u/f12/13/17/02/34/p1220817.jpg)
Finalement j'ai continué avec le module d'instruments sans panneaux pour la peinture qui est ici bleu luftwaffe et blanc satiné.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220812](https://i.servimg.com/u/f12/13/17/02/34/p1220812.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220813](https://i.servimg.com/u/f12/13/17/02/34/p1220813.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220814](https://i.servimg.com/u/f12/13/17/02/34/p1220814.jpg)
Dans l'axe principal de chaque panneau j'ai percé un trou afin d'y insérer un morceau de fil de fer qui sera lui-même inséré dans le module d'instrument. Le panneau est peint en "gun metal" et recouvert de décalcomanies avec un côté cellule et un côté connexion. Les décalcomanies ont été réalisés à partir de véritables photos des panneaux de Shenzhou, Ils sont disponibles en format power point et pdf aux adresses suivantes.
http://spacemodels.nuxit.net/Tiangong/Decals.pptx http://spacemodels.nuxit.net/Tiangong/Decals.pdf
Dans les photos suivantes les panneaux sont simplement insérés dans le module d'instruments et seront fixés au dernier moment de la construction du Shenzhou.
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220815](https://i.servimg.com/u/f12/13/17/02/34/p1220815.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220816](https://i.servimg.com/u/f12/13/17/02/34/p1220816.jpg)
![(Maquettes) Tiangong 1 - Shenzhou 9 P1220817](https://i.servimg.com/u/f12/13/17/02/34/p1220817.jpg)
