Ariane 5 passant MaxQ

Voir le sujet précédent Voir le sujet suivant Aller en bas

Ariane 5 passant MaxQ Empty Ariane 5 passant MaxQ

Message Sam 12 Aoû 2017 - 15:56

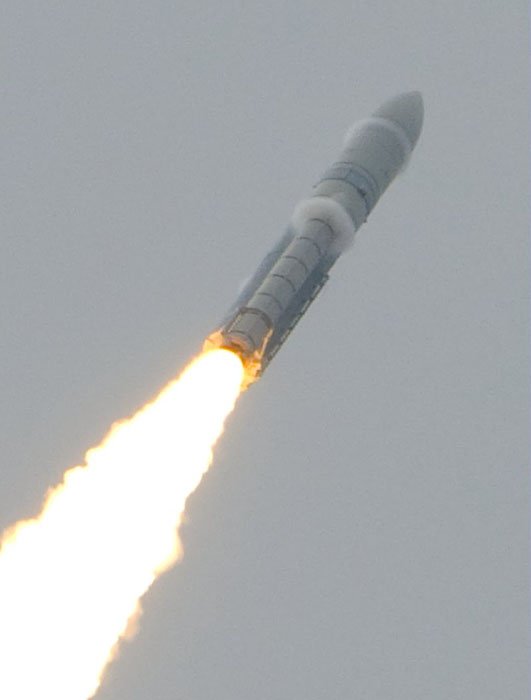

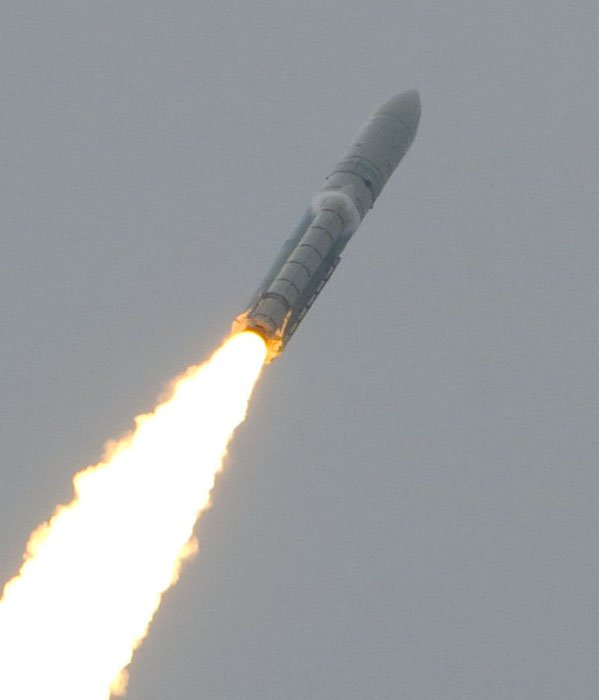

Photos de Stéphane Corvaja :



Spoiler:



Spoiler:



Spoiler:
David L.
David L.
Modérateur
Modérateur

Messages : 23292
Inscrit le : 16/08/2009
Age : 47 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Sam 12 Aoû 2017 - 15:58


Photo qui avait d'ailleurs gagnée le concours de "photo du mois" en juin 2011 sur FCS.
https://www.forum-conquete-spatiale.fr/t9074-photos-du-mois-les-photos-gagnantes
Mustard
Mustard
Admin
Admin

Messages : 29680
Inscrit le : 16/09/2005
Age : 52 Masculin
Localisation : Rouen/Normandie

https://www.forum-conquete-spatiale.fr

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Sam 12 Aoû 2017 - 16:06


Elle ne passe pas MaxQ là. Elle est en trans-sonique et crée une onde de pression (et pas une onde de choc, ça n'est pas le mur du son) qui condense l'eau contenue dans l'air.
Space Opera
Space Opera
Modérateur
Modérateur

Messages : 12330
Inscrit le : 27/11/2005
Age : 48 Masculin
Localisation : France

https://www.forum-conquete-spatiale.fr

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Sam 12 Aoû 2017 - 16:07


Les anneaux de condensation c'est plus le passage du transsonique que PDmax... Me semble-t-il. Même si dans le cas du profil de vol d'Ariane 5 les deux évènements sont enchaînés à quelques secondes...

Edit : grillé par SO.
Hadéen
Hadéen
Donateur
Donateur

Messages : 2441
Inscrit le : 03/09/2016
Age : 21 Masculin
Localisation : Terra

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Sam 12 Aoû 2017 - 19:25


Les gens confondent souvent l'apparition d'anneaux de condensation, le passage du mur du son et MaxQ. Ce sont pourtant trois choses très différentes et qui apparaissent à des moments différents.
Space Opera
Space Opera
Modérateur
Modérateur

Messages : 12330
Inscrit le : 27/11/2005
Age : 48 Masculin
Localisation : France

https://www.forum-conquete-spatiale.fr

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Sam 12 Aoû 2017 - 19:58


@Space Opera a écrit:Les gens confondent souvent l'apparition d'anneaux de condensation, le passage du mur du son et MaxQ. Ce sont pourtant trois choses très différentes et qui apparaissent à des moments différents.

Quitte à en arriver à ces précisions donnons l'ordre d'apparition: anneaux de condensation, transsonique et PDmax pour ce qui concerne A5.
Hadéen
Hadéen
Donateur
Donateur

Messages : 2441
Inscrit le : 03/09/2016
Age : 21 Masculin
Localisation : Terra

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Dim 13 Aoû 2017 - 15:35


@Hadéen a écrit:
@Space Opera a écrit:Les gens confondent souvent l'apparition d'anneaux de condensation, le passage du mur du son et MaxQ. Ce sont pourtant trois choses très différentes et qui apparaissent à des moments différents.

Quitte à en arriver à ces précisions donnons l'ordre d'apparition: anneaux de condensation, transsonique et PDmax pour ce qui concerne A5.


Pour compléter mon message précédent, disons grossièrement qu'une séquence de vol typique Ariane 5 c'est :

- Mach 1 à H0 + 47 s
- Pression Dynamique maximale à H0 + 67 s > Altitude 13 km > Vitesse 0,55 km/s
- Accélération maximale à H0 + 110 s
- Fin de vol à incidence nulle à H0 + 146 s
Hadéen
Hadéen
Donateur
Donateur

Messages : 2441
Inscrit le : 03/09/2016
Age : 21 Masculin
Localisation : Terra

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Mer 16 Aoû 2017 - 3:37


@Hadéen a écrit:Fin de vol à incidence nulle

Ça veut dire quoi ?
oliezekat
oliezekat

Messages : 110
Inscrit le : 12/04/2017
Age : 46 Masculin
Localisation : France

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Mer 16 Aoû 2017 - 9:10


@Hadéen a écrit:Les anneaux de condensation c'est plus le passage du transsonique que PDmax... Me semble-t-il. Même si dans le cas du profil de vol d'Ariane 5 les deux évènements sont enchaînés à quelques secondes...

Edit : grillé par SO.

@Space Opera a écrit:Les gens confondent souvent l'apparition d'anneaux de condensation, le passage du mur du son et MaxQ. Ce sont pourtant trois choses très différentes et qui apparaissent à des moments différents.
Quelques secondes, ça compte pour un lancement et comme le dit Space Opera, le passage du mur du son  et MaxQ qui suit, sont des moments différents . En physique , des événements bien distincts peuvent être séparés par des durées encore bien plus courtes !
avatar
Giwa
Donateur
Donateur

Messages : 11415
Inscrit le : 15/04/2006
Age : 78 Masculin
Localisation : Nice

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Mer 16 Aoû 2017 - 9:42


Né faut-il pas modifié le titre de ce sujet ?
avatar
Giwa
Donateur
Donateur

Messages : 11415
Inscrit le : 15/04/2006
Age : 78 Masculin
Localisation : Nice

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Mer 16 Aoû 2017 - 11:10


@oliezekat a écrit:
@Hadéen a écrit:Fin de vol à incidence nulle

Ça veut dire quoi ?


Ben cela veut dire que le profil de mission nominal (hors braquages dûs à des rafales de vent) est construit de telle sorte que le vent relatif est parfaitement longitudinal. Le but est que les efforts structuraux sur le lanceur soient parfaitement axiaux. En gros, le vol se fait face "au vent"...

A titre d'exemple de ce qu'il ne faut pas faire, on regardera avec attention la vidéo du lancement du Vol501 8-)  Sans revenir sur les causes racines de l'échec, en final on "voit" que le lanceur alors qu'il approche du transsonique, du fait des braquages intempestifs, se met "en travers du vent", ce qui a pour conséquence un rupture structurale au point le plus faible (en l'occurence le pied de la SPELTRA).
Hadéen
Hadéen
Donateur
Donateur

Messages : 2441
Inscrit le : 03/09/2016
Age : 21 Masculin
Localisation : Terra

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Mer 16 Aoû 2017 - 18:25


@Hadéen a écrit:
@oliezekat a écrit:

Ça veut dire quoi ?


Ben cela veut dire que le profil de mission nominal (hors braquages dûs à des rafales de vent) est construit de telle sorte que le vent relatif est parfaitement longitudinal. Le but est que les efforts structuraux sur le lanceur soient parfaitement axiaux. En gros, le vol se fait face "au vent"...

A titre d'exemple de ce qu'il ne faut pas faire, on regardera avec attention la vidéo du lancement du Vol501 8-)  Sans revenir sur les causes racines de l'échec, en final on "voit" que le lanceur alors qu'il approche du transsonique, du fait des braquages intempestifs, se met "en travers du vent", ce qui a pour conséquence un rupture structurale au point le plus faible (en l'occurence le pied de la SPELTRA).
Donc cela signifie que la fusée est toujours "alignée" par rapport à son vecteur vitesse ?
Et en arrivant dans des couches moins denses, elle peut se permettre un écart "plus conséquent" avec de moindres frottements / risques ?

Mais, cela n'a rien à voir avec la notion de "vent" au sens déplacement des masses d'air (conditions météo) ??? Ou alors j'ai très mal compris :(
avatar
MrK

Messages : 82
Inscrit le : 05/05/2016
Age : 34 Masculin
Localisation : Ici

Revenir en haut Aller en bas

Ariane 5 passant MaxQ Empty Re: Ariane 5 passant MaxQ

Message Mer 16 Aoû 2017 - 18:29


@MrK a écrit:
@Hadéen a écrit:


Ben cela veut dire que le profil de mission nominal (hors braquages dûs à des rafales de vent) est construit de telle sorte que le vent relatif est parfaitement longitudinal. Le but est que les efforts structuraux sur le lanceur soient parfaitement axiaux. En gros, le vol se fait face "au vent"...

A titre d'exemple de ce qu'il ne faut pas faire, on regardera avec attention la vidéo du lancement du Vol501 8-)  Sans revenir sur les causes racines de l'échec, en final on "voit" que le lanceur alors qu'il approche du transsonique, du fait des braquages intempestifs, se met "en travers du vent", ce qui a pour conséquence un rupture structurale au point le plus faible (en l'occurence le pied de la SPELTRA).
Donc cela signifie que la fusée est toujours "alignée" par rapport à son vecteur vitesse ?
Et en arrivant dans des couches moins denses, elle peut se permettre un écart "plus conséquent" avec de moindres frottements / risques ?

Mais, cela n'a rien à voir avec la notion de "vent" au sens déplacement des masses d'air (conditions météo) ??? Ou alors j'ai très mal compris :(

Tu as bien compris ! Il n'est pas question de "vents" au sens propre. J'ai simplifié en essayant d'utiliser le concept "face au vent" mais je n'aurais sans doute pas dû pour les puristes.
Hadéen
Hadéen
Donateur
Donateur

Messages : 2441
Inscrit le : 03/09/2016
Age : 21 Masculin
Localisation : Terra

Revenir en haut Aller en bas
