Construction du LM-5

[Lunokhod 2]

Bonjour à tous,

Après plusieurs semaines, je n'ai pas encore terminé le cockpit du LM-5 mais je suis arrivé à un palier. La première chose que je voulais faire était le plafond mais c'était sans compter sur le fait que celui ci-ci était dépendant d'un certain nombre de panneaux de contrôle qu'il fallait faire auparavant ainsi que des hublots et le périscope. Les hublots, le périscope ainsi que les panneaux 1, 2, 3, 11 et 16 sont maintenant terminés et j'ai pu, cette fin de semaine, fixer le plafond du LM. Je vais maintenant entamer les panneaux latéraux (8, 12 et 14) puis les panneaux et manettes de commande à l'avant du cockpit. Encore pas mal d'occupation pour les semaines qui viennent.


http://spacemodels.nuxit.net/LEM-24/Forward-section%20cockpit/index.htm

Spatialement

[Apolloman]

Superbe

Si un jour l'envie te prends de le vendre... ;)

[Tezio]

Et ben moi j'ai eu une sacré chance, mes petits yeux on vu tout ça de prés.
C'est bien parce que je le connais que je ne dis pas que cet homme est fou!
Croyez-en l'expérience d'un pro qui a gagné sa vie en faisant des maquettes ! à chaque fois que je le vois ce LM5, je suis sur le c.l !
Bravo Vincent.
J'ai fais un rêve ! Pas celui que je t'ai dis, mais j'ai imaginé un jour, Neil ou Buzz tennant ta maquette dans leurs mains. Si si, c'est faisable !
Bonne continuation.
Tezio

[spacemodel13]

c'est tout simplement hallucinant, les détails !!!

Je crois que c'est la maquette la plus complète que j'ai vu sur le LEM...

[Lunokhod 2]

Pour ceux qui ont ou auront la chance d'aller à la cité de l'espace dans les mois qui viennent, Le LM-5 imprimé à l'échelle 1 est celui qui m'a donné l'idée de faire la maquette au 1/24. Pour la première fois on pouvait contempler le LM avec ses vraies couleurs, c'est à dire beige et noir principalement et non couleur alu comme on avait l'habitude de le représenter.

Donc je me suis dit si en 3D c'est possible en réel ça doit l'être aussi. L'échelle 1/24 s'est imposée car permettant un maximum de détails sans avoir quelque chose de trop gros. Certain détails sur la maquette n'apparaissent sur aucune autre. A titre d'exemple c'est la seule maquette à ma connaissance où sont représentés les soupapes de pressurisation des réservoirs d'hélium (http://spacemodels.nuxit.net/LEM-24/Back-section-details/fig16a.htm). Mon seul regrêt est qu'elle ne sera pas prête pour juillet 2009 (mais pas de problème pour juillet 2019) à moins de prendre un congé sans solde de trois, le problème c'est qu'il faut quand même gagner ses sous.

[Explorer]

Pour ceux qui ont ou auront la chance d'aller à la cité de l'espace dans les mois qui viennent, Le LM-5 imprimé à l'échelle 1 est celui qui m'a donné l'idée de faire la maquette au 1/24. Pour la première fois on pouvait contempler le LM avec ses vraies couleurs, c'est à dire beige et noir principalement et non couleur alu comme on avait l'habitude de le représenter.

Donc je me suis dit si en 3D c'est possible en réel ça doit l'être aussi. L'échelle 1/24 s'est imposée car permettant un maximum de détails sans avoir quelque chose de trop gros. Certain détails sur la maquette n'apparaissent sur aucune autre. A titre d'exemple c'est la seule maquette à ma connaissance où sont représentés les soupapes de pressurisation des réservoirs d'hélium (http://spacemodels.nuxit.net/LEM-24/Back-section-details/fig16a.htm). Mon seul regrêt est qu'elle ne sera pas prête pour juillet 2009 (mais pas de problème pour juillet 2019) à moins de prendre un congé sans solde de trois, le problème c'est qu'il faut quand même gagner ses sous.

Alors là, je suis sur le c.. .
Ton travail est remarquable...!

[bardon guy]

Bravo,bravo!!!je suis admiratif! Quand avez vous commencé ce petit bijoux? L'étage de descente est 'il fait ? Ou peut on le voir? merci

[Lunokhod 2]

Bravo,bravo!!!je suis admiratif! Quand avez vous commencé ce petit bijoux? L'étage de descente est 'il fait ? Ou peut on le voir? merci

Merci pour ce post. J'ai commencé ce LM en décembre 2006 donc un peu plus de 2 ans. Pour le moment seul l'étage de remonté est en cours de fabrication, l'étage de descente viendra plus tard. A ce stade, je termine cette fin de semaine les tableaux de bord et j'entame l'écoutille principale dans la foulée. J'ai bon espoir de pouvoir terminer cet étage avant le 21 juillet 2009.

Pour le moment cette maquette est visible chez moi et a fait quelques apparitions à la Cité de l'Espace (quelques forumeurs ont pu la voir). Je compte l'amener à la Cité pour le 20 juillet au soir, d'après ce que j'ai lu ce sera pour plusieurs d'entre nous l'occasion de se voir "en vrai". Pour présenter l'étage de remonté, j'ai construit une structure qui s'apparente à celle qui était réellement utilisée pour soutenir l'étage durant la construction. En avant-première ça devrait donner ceci :

[Apolloman]

J'achète

:eeks: :eeks:


Tu n'as pas une version HR de la photo?

[Apolloman]

Tu nous ferais pas un CSM dans le même style après... Par hasard ;)

[Vonfeld]

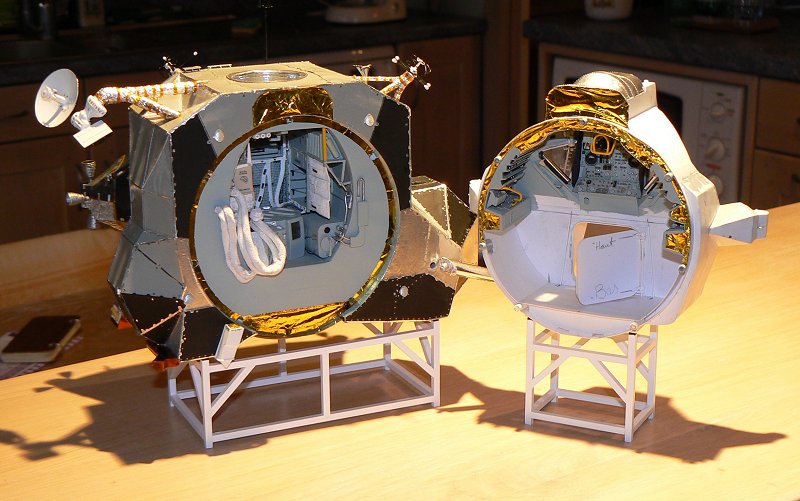

Pour présenter l'étage de remonté, j'ai construit une structure qui s'apparente à celle qui était réellement utilisée pour soutenir l'étage durant la construction. En avant-première ça devrait donner ceci ...

Superbe travail !! et tous ces détails

Petite question : Le LM a t'il été également conçu ainsi, c'est à dire en deux parties sectionnées sur le plan vertical ? ça semble pratique pour l'installation des équipements dans la structure en tous les cas, mais qu'en est il de l'étanchéité par la suite ??

VONFELD

[gregmclaren]

Très très jolie réalisation!Toutes mes félicitations! Chaque petit détail j'imagine représente des heures de travail! :eeks: pour un rendu final exceptionel! Un seul mot à dire: bravo!

[Frandu12]

Superbe maquette Lunokhod 2 moi j'en ai une version (celle réédité par revell) mais pas encore commencé

[CSM-103]

Bonjour à tous :D

Bravo,bravo!!!je suis admiratif! Quand avez vous commencé ce petit bijoux? L'étage de descente est 'il fait ? Ou peut on le voir? merci

Merci pour ce post. J'ai commencé ce LM en décembre 2006 donc un peu plus de 2 ans. Pour le moment seul l'étage de remonté est en cours de fabrication, l'étage de descente viendra plus tard. A ce stade, je termine cette fin de semaine les tableaux de bord et j'entame l'écoutille principale dans la foulée. J'ai bon espoir de pouvoir terminer cet étage avant le 21 juillet 2009.

Pour le moment cette maquette est visible chez moi et a fait quelques apparitions à la Cité de l'Espace (quelques forumeurs ont pu la voir). Je compte l'amener à la Cité pour le 20 juillet au soir, d'après ce que j'ai lu ce sera pour plusieurs d'entre nous l'occasion de se voir "en vrai". Pour présenter l'étage de remonté, j'ai construit une structure qui s'apparente à celle qui était réellement utilisée pour soutenir l'étage durant la construction. En avant-première ça devrait donner ceci :

Bravo Vincent Je suis un de tes plus fervents admirateurs...!!!
Pour les 40 ans d'Apollo 11,j'ai décidé de constuire un LM au 1/48(Monogram,bien sur!!!).
Il fera partie d'un diorama évoquant l'alunissage et à cette échelle ,il ne sera pas comparable au tiens...



Il ne s'agit pas de ce modèle...!!!Ceci est un LM que j'avais contruit pour les 25 ans d'Apollo 11 et qui n'a jamais été achevé,avec les erreurs que cela comporte bien sur...!!!




Pour l'instant,je débute l'étage de descente...
En fait,j'ai débuté par là car je n'ai toujours pas réussi à déterminer la couleur de l'étage de remontée(c'est à dire un équivalent en peinture Humbrol,Revell,etc...)
Et puis au 1/48,je ne sais pas comment reproduire les rivets d'assemblage...!!!

Pourrais-tu m'aider...???
Merci d'avance...!!!

Bonne journée :D

[Tezio]

Vincent nous présentera son étage de remonté d'Eagle le 20 juillet à la Cité et je rajoute que pour les forumistes qui seront présent, je serais là pour assurer une visite + à ces personnes. J'ai pris ma journée pour être en congé et être dispo même si je suis sollicité par la Cité pour faire une conférence ou deux pendant la journée.
Par contre, je peux vous dire que j’ai préparé une surprise (toute petite, mais collector) pour tous les forumistes qui s’identifieront à moi pendant cette journée.
Par contre, faut-il ouvrir un sujet sur cette visite – d’ailleurs commencé sur une autre sujet – car j’aimerais bien savoir qui vient. (2, 5 ou 10 personnes..)
Logistiquement, je ne peux inviter personne. Par contre si nous sommes 20 personnes, on peut créer un groupe et le tarif change. Mais il faut arriver ensemble…
A bon entendeur !
Tezio

[Lunokhod 2]

J'achète

:eeks: :eeks:


Tu n'as pas une version HR de la photo?

Je termine l'ensemble des panneaux et je refais une photo que je mettrais en HR sur le forum. Encore quelques heures de patience. Probablement pour demain. Pour acheter, elle n'est pas encore à vendre, en effet pour le moment je ne peux garantir aucune date de livraison, et puis j'aimerais la garder un peu pour moi pendant quelques temps

Petite question : Le LM a t'il été également conçu ainsi, c'est à dire en deux parties sectionnées sur le plan vertical ? ça semble pratique pour l'installation des équipements dans la structure en tous les cas, mais qu'en est il de l'étanchéité par la suite ??

Oui le LM a été conçu comme tel, les sections médiane et avant étaient construites séparément puis assemblées. Capcom a une excellente page qui résume la construction, voir http://www.capcomespace.net/dossiers/espace_US/apollo/vaisseaux/lunar_module/LM_fabrication.htm

Pour l'instant,je débute l'étage de descente...
En fait,j'ai débuté par là car je n'ai toujours pas réussi à déterminer la couleur de l'étage de remontée(c'est à dire un équivalent en peinture Humbrol,Revell,etc...)
Et puis au 1/48,je ne sais pas comment reproduire les rivets d'assemblage...!!!

Si tu utilises Power-Point et que tu dessines un rectangle, tu as la possibilité de modifier la couleur de remplissage en utilisant une couleur personnalisée. En RVB, il te faut choisir les proportions suivantes : Rouge : 163, Vert : 170 et Bleu : 140. Cela donne une couleur très semblable à celle du LM. J'ai la chance de posséder un morceau authentique de ce revêtement et je n'ai jamais trouvé de couleur identique. La couleur la plus proche et que j'ai utilisée sur ma maquette est Humbrol 40. J'ai peint cette couleur sur des feuilles de bloc-note trouvées à l'hôtel (un papier blanc mat mais très lisse) et j'ai ensuite découpé tous les panneaux un par un. Pour les rivets, sur les panneaux noirs ils sont pour la plupart simplement noté au stylo argenté. Pour les panneaux beiges il apparaissent en relief, la technique est expliquée ici.

Je vois sur ta photo que tu utilise les détails NewWare, j'ai construit les Soyouz 4 et 5 de NewWare et je recommande vraiment ces maquettes.

[Lunokhod 2]

Voici la dernière photo



En cliquant dessus, on a la version haute résolution

[Lunokhod 2]

La couleur intérieure est Blue Luftwaffe, malheureusement au flash le bleu ressort trop, l'original tend beaucoup plus sur le gris. La précédente avait été prise sans flash.

[Apolloman]

MAGNIFIQUE

[Frandu12]

MAGNIFIQUE J'ADORE

[CSM-103]

Si tu utilises Power-Point et que tu dessines un rectangle, tu as la possibilité de modifier la couleur de remplissage en utilisant une couleur personnalisée. En RVB, il te faut choisir les proportions suivantes : Rouge : 163, Vert : 170 et Bleu : 140. Cela donne une couleur très semblable à celle du LM. J'ai la chance de posséder un morceau authentique de ce revêtement et je n'ai jamais trouvé de couleur identique. La couleur la plus proche et que j'ai utilisée sur ma maquette est Humbrol 40. J'ai peint cette couleur sur des feuilles de bloc-note trouvées à l'hôtel (un papier blanc mat mais très lisse) et j'ai ensuite découpé tous les panneaux un par un. Pour les rivets, sur les panneaux noirs ils sont pour la plupart simplement noté au stylo argenté. Pour les panneaux beiges il apparaissent en relief, la technique est expliquée ici.

Je vois sur ta photo que tu utilise les détails NewWare, j'ai construit les Soyouz 4 et 5 de NewWare et je recommande vraiment ces maquettes.

Merci pour les renseignements...!!!Effectivement,je n'avais pas vu que tu indiquais Humbrol 40 sur la construction des panneaux :oops:
Oui,j'utilise les deux sets NewWare pour améliorer le LM.Le deuxième set est destiné à la construction du MESA.Les deux sets contiennent des pièces en résine et en photo-découpe.Ils sont de très bonne qualité et très précis...!!!

Une autre petite question SVP:



Sur le quadrant 1,j'ai supprimé l'appendice pour l'antenne...!!!



Qu'en est-il exactement...???Je n'ai jamais réussi à interpreter ce détail sur les photos...!!!Faut-il le supprimer...???

Merci :D

[Lunokhod 2]

Une autre petite question SVP:



Sur le quadrant 1,j'ai supprimé l'appendice pour l'antenne...!!!



Qu'en est-il exactement...???Je n'ai jamais réussi à interpreter ce détail sur les photos...!!!Faut-il le supprimer...???

Merci :D

En fait le logement pour l'antenne grand gain (HGA) existe bien mais n'a pas l'apparence de la maquette Revell ou Monogram. Il s'agit plutôt d'un simple renflement recouvert de kapton, la majeure partie de l'antenne étant dans la quad et non à l'extérieur. On peut voir le renflement sur la photo suivante ou j'ai indiqué la position de l'antenne



Par ailleurs le diagramme suivant donne une bonne approximation du renflement en terme de dimension



A noter que pour Apollo 11, les techniciens de la NASA ont estimé que la qualité de l'image transmise avec l'antenne bande S du LM était suffisante et qu'il était donc inutile de déployer l'antenne grand gain et donc perdre moins de temps. C'est pour cette raison que l'on ne la voit pas pour Apollo 11, elle est encore aujourd'hui rangée dans son logement de l'étage de descente du LM-5.

[CSM-103]

Bonjour,

En fait le logement pour l'antenne grand gain (HGA) existe bien mais n'a pas l'apparence de la maquette Revell ou Monogram. Il s'agit plutôt d'un simple renflement recouvert de kapton, la majeure partie de l'antenne étant dans la quad et non à l'extérieur. On peut voir le renflement sur la photo suivante ou j'ai indiqué la position de l'antenne

A noter que pour Apollo 11, les techniciens de la NASA ont estimé que la qualité de l'image transmise avec l'antenne bande S du LM était suffisante et qu'il était donc inutile de déployer l'antenne grand gain et donc perdre moins de temps. C'est pour cette raison que l'on ne la voit pas pour Apollo 11, elle est encore aujourd'hui rangée dans son logement de l'étage de descente du LM-5.

Merci beaucoup pour ces explications et cette magnifique photo(Ah...,quel bel engin le LM!!!)
Je savais bien sur que l'antenne grand gain n'avait pas été utilisée,mais je connaissais pas la raison...!!!

Etant donné que sur mon LM je ne recherche pas une grande exactitude,je me contenterai donc de le laisser ainsi...!!!

Lorsque j'aurai le temps(Eh oui...,toujours le temps!!!)j'essaierai d'expliquer un peu plus en détail la réalisation du diorama pour ceux que ça intéresse...,mais il faut déjà construire le LM...!!! :roll:





Bonne journée :D
