Question sur le scaphandre Sokol Empty Question sur le scaphandre Sokol

Message Jeu 24 Mar 2011 - 20:57


Sur cette photo de R Garan essayant le soyouz à Baïkonour je vois un petit cordon qui traverse la partie transparente du scaphandre. Comment l'étanchéité peut-elle se faire?

Question sur le scaphandre Sokol Scaph010
patchfree
patchfree

Messages : 6137
Inscrit le : 19/04/2007
Age : 66 Masculin
Localisation : Poitiers

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Jeu 24 Mar 2011 - 21:11


En lisant un article sur le Sokol KV ici http://suzymchale.com/ruspace/sokol.html

Chapitre "Pressure-tight helmet" ( casque étanche pressurisé )

"To prevent the glass from scratches on the outside surface it is covered with the organic glass protector which is taken off after the crew ingress prior to launch."
(Pour éviter les rayures sur la surface extérieur du casque ( en verre ), il est recouvert avec la protection platisque (transparente)
, laquelle est retirée après l'installation de l'équipage (dans le soyouz ) avant le vol )


Donc je pense qu'il s'agit d'un cordon qui facilite l'enlèvement de cette couche de protection transparente.

VONFELD

Vonfeld
Vonfeld

Messages : 2599
Inscrit le : 07/03/2007
Age : 54 Masculin
Localisation : Achern ( Allemagne )

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Jeu 24 Mar 2011 - 21:21


@Vonfeld a écrit:Donc je pense qu'il s'agit d'un cordon qui facilite l'enlèvement de cette couche de protection transparente.

VONFELD

Il vaudrait mieux que ça soit ça, sinon je sens venir la conspiration "ils n'ont jamais été dans l'espace, la preuve !" :D
Argyre
Argyre

Messages : 3389
Inscrit le : 31/01/2006
Age : 55 Masculin
Localisation : sud-ouest

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Jeu 24 Mar 2011 - 21:32


tient, j'en profite pour poser une question qui me titille depuis pas mal de temps, sur les casque des combi orlan, comment est fait l'étanchéité au niveau des "roulement" entre la visière ,et la partie dans la quel ça s'enclipe.

je veut dire, le "tissus" qui assure la pression, il est joint sur la visière en haut, et sur la partie réceptrice en bas, mais au niveau de l'articulation, ça tient comment ? enfin je veut dire c'est le bout tissus souder sur un roulement ?

enfin la j'arrive pas a m'imaginer comment c'est foutu. autant avec les casque américain, 2 rond qui vont ensemble, hop, des joint et voila, mais dans une articulation comme celle-la, j'arrive pas a voir "le truc" :?:
yoann
yoann

Messages : 5698
Inscrit le : 31/01/2007
Age : 35 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Jeu 24 Mar 2011 - 23:20


@yoann a écrit:tient, j'en profite pour poser une question qui me titille depuis pas mal de temps, sur les casque des combi orlan, comment est fait l'étanchéité au niveau des "roulement" entre la visière ,et la partie dans la quel ça s'enclipe.

je veut dire, le "tissus" qui assure la pression, il est joint sur la visière en haut, et sur la partie réceptrice en bas, mais au niveau de l'articulation, ça tient comment ? enfin je veut dire c'est le bout tissus souder sur un roulement ?

enfin la j'arrive pas a m'imaginer comment c'est foutu. autant avec les casque américain, 2 rond qui vont ensemble, hop, des joint et voila, mais dans une articulation comme celle-la, j'arrive pas a voir "le truc" :?:
Je ne comprends pas bien ta question. Mais il me semble que sur un Orlan, la visière ne s'ouvre pas.
http://suzymchale.com/ruspace/orlan.html
http://www.myspacemuseum.com/orlan.htm
http://www.zvezda-npp.ru/engl/orlan.html
Question sur le scaphandre Sokol Orlan01b
Question sur le scaphandre Sokol Cpf068b
avatar
cosmochris

Messages : 1636
Inscrit le : 01/01/2011
Age : 55 Masculin
Localisation : 31

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Ven 25 Mar 2011 - 0:08


erf... sokol je voulai dire, qu'est ce que je perd la tete parfois :roll: en gros avec un dessin

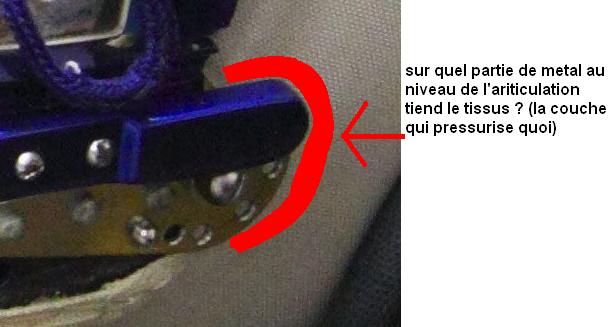

Question sur le scaphandre Sokol Sans_t47

car en haut sa tiend bas sur la visiere, en bas, bas sur le demi rond en metal, mais la ou ca tourne ? c'est quand meme pas colé sur un roulement ? et quand sa tourne alors (a l'ouverture du casque) ? justement je chercher comment c'etait fait sur les orlan pour essayer de comprendre comment c'etait fait au niveau de la jonction ( pour ca jme suis empetrer les crayons, désolé) et je trouve rien...
yoann
yoann

Messages : 5698
Inscrit le : 31/01/2007
Age : 35 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Ven 25 Mar 2011 - 0:26


@yoann a écrit:
Question sur le scaphandre Sokol Sans_t47
C'est la couche interne (élastique) qui pressurise, pas la couche externe. http://suzymchale.com/ruspace/sokol.html

@yoann a écrit:
car en haut sa tiend bas sur la visiere, en bas, bas sur le demi rond en metal, mais la ou ca tourne ?
Toujours pas trop clair pour moi :) rien ne vaut un bon dessin :)
avatar
cosmochris

Messages : 1636
Inscrit le : 01/01/2011
Age : 55 Masculin
Localisation : 31

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Sam 26 Mar 2011 - 17:31


@Vonfeld a écrit:En lisant un article sur le Sokol KV ici http://suzymchale.com/ruspace/sokol.html

Chapitre "Pressure-tight helmet" ( casque étanche pressurisé )

"To prevent the glass from scratches on the outside surface it is covered with the organic glass protector which is taken off after the crew ingress prior to launch."
(Pour éviter les rayures sur la surface extérieur du casque ( en verre ), il est recouvert avec la protection platisque (transparente)
, laquelle est retirée après l'installation de l'équipage (dans le soyouz ) avant le vol )


Donc je pense qu'il s'agit d'un cordon qui facilite l'enlèvement de cette couche de protection transparente.

VONFELD


J'en étais parvenu à cette conclusion "une couverture protectrice" mais je n'arrivais pas à distinguer les deux "couches". Merci de ces info et confirmation!
patchfree
patchfree

Messages : 6137
Inscrit le : 19/04/2007
Age : 66 Masculin
Localisation : Poitiers

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Sam 26 Mar 2011 - 17:34


@cosmochris a écrit:
@yoann a écrit:tient, j'en profite pour poser une question qui me titille depuis pas mal de temps, sur les casque des combi orlan, comment est fait l'étanchéité au niveau des "roulement" entre la visière ,et la partie dans la quel ça s'enclipe.

je veut dire, le "tissus" qui assure la pression, il est joint sur la visière en haut, et sur la partie réceptrice en bas, mais au niveau de l'articulation, ça tient comment ? enfin je veut dire c'est le bout tissus souder sur un roulement ?

enfin la j'arrive pas a m'imaginer comment c'est foutu. autant avec les casque américain, 2 rond qui vont ensemble, hop, des joint et voila, mais dans une articulation comme celle-la, j'arrive pas a voir "le truc" :?:
Je ne comprends pas bien ta question. Mais il me semble que sur un Orlan, la visière ne s'ouvre pas.
http://suzymchale.com/ruspace/orlan.html
http://www.myspacemuseum.com/orlan.htm
http://www.zvezda-npp.ru/engl/orlan.html
Question sur le scaphandre Sokol Orlan01b
Question sur le scaphandre Sokol Cpf068b

Non sur l'Orlan la visière ne s'ouvre pas. L'habitant entrant par l'arrière du scaphandre.
patchfree
patchfree

Messages : 6137
Inscrit le : 19/04/2007
Age : 66 Masculin
Localisation : Poitiers

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Sam 26 Mar 2011 - 17:41


L'étanchéïté se fait grâce à l'enveloppe "caoutchouc" interne qui constitue le réel scaphandre. La visière rigide vient s'appuyer sur une gorge en demi-rond de cette enveloppe "cahoutchoutée".

Il faudrait faire un dessin pour montrer cela...
patchfree
patchfree

Messages : 6137
Inscrit le : 19/04/2007
Age : 66 Masculin
Localisation : Poitiers

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Sam 26 Mar 2011 - 23:05


@patchfree a écrit:L'étanchéïté se fait grâce à l'enveloppe "caoutchouc" interne qui constitue le réel scaphandre. La visière rigide vient s'appuyer sur une gorge en demi-rond de cette enveloppe "cahoutchoutée".Il faudrait faire un dessin pour montrer cela...

Je pense qu'on voit bien sur cette image comment l'enveloppe caoutchouc interne est prise entre les deux parties métalliques du bas du casque, formant la gorge : http://historicspacecraft.com/Photos/Suit/Sokol_Tito_NASM_RK_2008_4.jpg

(on voit aussi le petit cordon à l'origine du fil)

Question sur le scaphandre Sokol Sokol_10
avatar
cosmochris

Messages : 1636
Inscrit le : 01/01/2011
Age : 55 Masculin
Localisation : 31

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Dim 27 Mar 2011 - 13:27

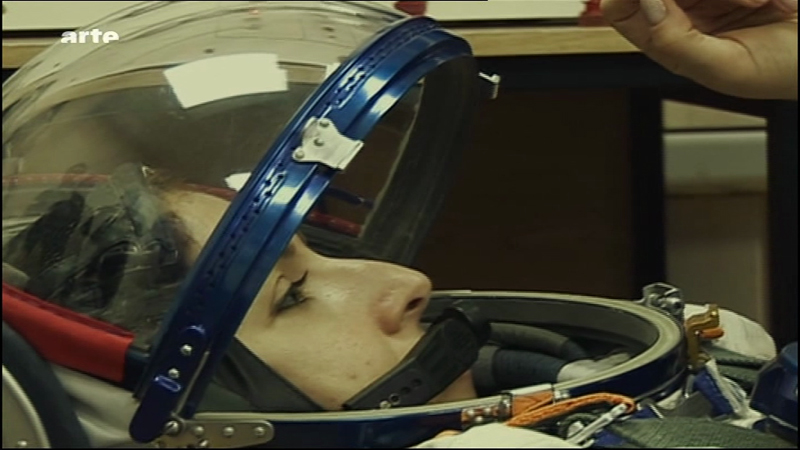

On voit encore mieux la gorge sur cette photo postée par Firnas2 le 22 janvier sur le fil "Space Tourists" de Christian Frei.

Question sur le scaphandre Sokol Anoush12

Les admin et modos : il faudrait peut-être changer le titre de ce fil "Mystère à éclaircir" en quelque chose de plus clair, style "Scaphandre Sokol" ?
avatar
cosmochris

Messages : 1636
Inscrit le : 01/01/2011
Age : 55 Masculin
Localisation : 31

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Dim 27 Mar 2011 - 20:17


decidement j'ai du mal a me faire comprendre, aller, la je vait essayer de faire simple au possible.

Question sur le scaphandre Sokol Sans_t48

vous comprenez , ou est ce que je doit faire encore plus simple ?
yoann
yoann

Messages : 5698
Inscrit le : 31/01/2007
Age : 35 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Dim 27 Mar 2011 - 22:08


@yoann a écrit:decidement j'ai du mal a me faire comprendre, aller, la je vait essayer de faire simple au possible.

Question sur le scaphandre Sokol Sans_t48

vous comprenez , ou est ce que je doit faire encore plus simple ?
En effet, on ne se comprend pas. Si on compare la première photo, Garan casque fermé, et la dernière, Ansari casque ouvert, on voit que oui le tissu se froisse. Mais ce tissu blanc visible ne fait pas partie de l'enveloppe pressurisante. Autrement dit, l'articulation est purement externe.
avatar
cosmochris

Messages : 1636
Inscrit le : 01/01/2011
Age : 55 Masculin
Localisation : 31

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Dim 27 Mar 2011 - 22:36


@cosmochris a écrit:En effet, on ne se comprend pas.

je voit en effet LOL

Mais ce tissu blanc visible ne fait pas partie de l'enveloppe pressurisante

mais je m'en doute bien, quand je dit "tissus" c'etait juste pour eviter de me repetter dans mes phrases, mais dans ma tete je penser toujour a la couche qui retiend la pression d'air :roll: désolé :oops:

donc au final, je m'en vait rechercher ma reponse seul, puisque personne me comprend ... :| :face: 🤡
yoann
yoann

Messages : 5698
Inscrit le : 31/01/2007
Age : 35 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Dim 27 Mar 2011 - 22:55


@yoann a écrit: sur quel partie du metal au niveau de l'articulation tiend le tissus? (la couche qui pressurise quoi)

Salut, apparament "la couche qui pressurise" se trouve prise en sandwich au niveau de l'articulation

http://spaceflight.nasa.gov/gallery/images/station/crew-11/hires/jsc2005e16290.jpg


Apolloman
Apolloman
Donateur
Donateur

Messages : 11577
Inscrit le : 20/04/2006
Age : 45 Masculin
Localisation : Lédignan (30 Gard) France

http://www.de-la-terre-a-la-lune.com/

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Dim 27 Mar 2011 - 23:09


@yoann a écrit:
mais je m'en doute bien, quand je dit "tissus" c'etait juste pour eviter de me repetter dans mes phrases, mais dans ma tete je penser toujour a la couche qui retiend la pression d'air :roll: désolé :oops:
Encore une tentative LOL : le problème c'est le "trou" et quand je dis "l'articulation est purement externe", ce que je veux dire c'est qu'il n'est pas necessaire qu'il y ait un "trou" dans la couche élastique pressurisante, et comme je disais supra ( :D ) "l'enveloppe caoutchouc interne est prise entre les deux parties métalliques du bas du casque", ce qui revient à dire comme Apolloman ' "la couche qui pressurise" se trouve prise en sandwich au niveau de l'articulation '.
avatar
cosmochris

Messages : 1636
Inscrit le : 01/01/2011
Age : 55 Masculin
Localisation : 31

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Dim 27 Mar 2011 - 23:13


merci apolloman ! mon sauvvveeeuuurrr, je pourrai enfin passer une nuit tranquile ce soir sans me tonitruer l'esprit :lol!:
yoann
yoann

Messages : 5698
Inscrit le : 31/01/2007
Age : 35 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas

Question sur le scaphandre Sokol Empty Re: Question sur le scaphandre Sokol

Message Lun 28 Mar 2011 - 2:08


Bonsoir à tous,

Visible à la Foire de Lyon du 18 au 28 mars dans le stand "Un œil dans le cosmos", le scaphandre russe accompagnait le scaphandre américain.

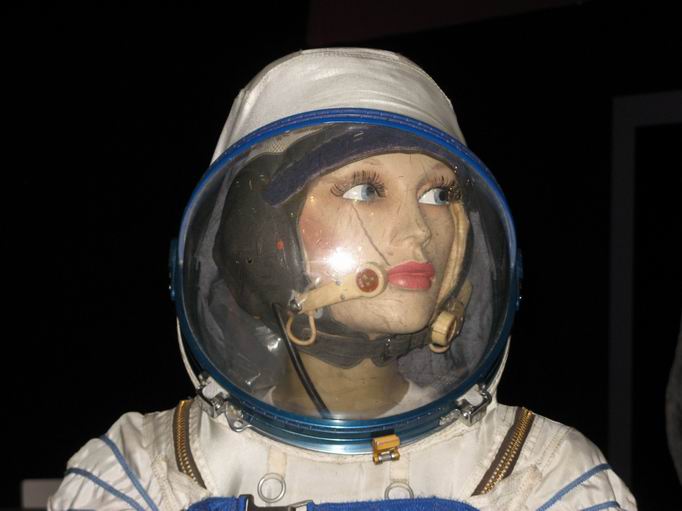

Quelques images de la partie casque permettent de voir certains détails, mais cela permettra-t-il d’éclairer ce fil ?

Question sur le scaphandre Sokol 01_eur14xQuestion sur le scaphandre Sokol 02_eur13

Question sur le scaphandre Sokol 03_eur11xQuestion sur le scaphandre Sokol 04_eur10

Question sur le scaphandre Sokol 05_eur10xQuestion sur le scaphandre Sokol 06_eur10

Cordialement.
