Oui , la question c'est  de savoir si le (ou les ) COPV utilisés pour pressuriser les réservoirs du 1er étage sont aussi des "bouteilles" (comme sur l'image)

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 2015-012

Ces documents semblent le confirmer :
http://www.psi-pci.com/Pressurant_Tanks.htm
http://articles.adsabs.harvard.edu//full/2005ESASP.581E...6R/0000006.007.html

Donc ce que je prenais pour un COPV torique serait en fait un système de fixation entre le réservoir RP1 et le réservoir LOX du premier étage comme le disait Gergovie. du COPV (qui ne serait pas torique) sur la paroi du réservoir

Edit : corrigé suite à la remarque de Gergovie sur ma mauvaise interprétation.


Dernière édition par montmein69 le Mar 4 Aoû 2015 - 10:54, édité 1 fois

montmein69

Messages : 17629
Inscrit le : 01/10/2005

Revenir en haut Aller en bas


@Lexington Steele a écrit:

La contrainte sur les fixations d'une telle bouteille hélium ne change pas avec l'accélération car si la poussée d'archimède augmente avec le g apparent, le poids aussi et les deux sont totalement linéaires.
Prenons un exemple concret, la bouteille a par exemple une masse de 50 kg, son poids à 1 g est de 490,5 N (multiplication par 9,81) et elle subit à 1 g une poussée d'Archimède de par exemple 1000 N. La force résultante vers le haut sera de 509,5 N (la différence)
À 3 g on multiplie toutes les forces par 3... Son poids est maintenant de 1471,5 N, la poussée d’Archimède passe à 3000 N. La force résultante vers le haut est maintenant de 1528,5 N.
Pour éviter ce que je viens de décrire, il faudrait que le rapport masse/volume de la bouteille soit égal à celui du LOX, ce qui est peu probable avec une enceinte en matériaux composites ultra-légers contenant un gaz aussi léger que l'Hélium, même fortement compressé...

_________________
Les fous ouvrent les voies qu'empruntent ensuite les sages. (Carlo Dossi)
Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 1458782828-discovey2001-terre
Henri
Henri
Modérateur
Modérateur

Messages : 4812
Inscrit le : 22/09/2005
Age : 64 Masculin
Localisation : Strasbourg, France

http://goo.gl/GrrJMb

Revenir en haut Aller en bas


@Henri a écrit:...
Ça me parait plutôt relever de cas d'exemple genre NASA/Challenger que de la configuration SpaceX/Falcon 9...
L'exemple vient effectivement de là mais qui donne l'autorisation de tirer dans la "configuration SpaceX/Falcon"?
Kostya
Kostya

Messages : 3801
Inscrit le : 09/07/2009
Masculin
Localisation : Kalouga

https://www.forum-conquete-spatiale.fr/prsentation-des-membres-f5

Revenir en haut Aller en bas


Au hasard de mes recherches sur les fabricants de "bouteilles" pour gaz sous pression, j'ai trouvé qu'Orbital-ATK est fabricant. Cela doit peut-être équiper leur lanceur Antares ?


A noter qu'ils semblent tenir à une structure métallique (parfois complétée d'une couche en composite)...
http://www.psi-pci.com/Products.htm[/mention] a écrit:We offer tank shells that are all-metal, composite overwrapped, or a hybrid configuration with metal liner and partially wrapped with composite.
un tel design aurait-il pu éviter la "fuite" lors du choc sur la paroi du réservoir LOX ? On ne le saura sans doute jamais .... l'attrait du gain de masse du "tout composite" est forcément un argument de poids dans le spatial et la rupture de la fixation suivie d'une montée "façon bouchon" est un scénario plus qu'improbable pour ce genre d'équipement..
montmein69
montmein69

Messages : 17629
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas


@montmein69 a écrit:...la rupture de la fixation suivie d'une montée "façon bouchon" est un scénario plus qu'improbable pour ce genre d'équipement..
Tu nies l'explication officielle ?

_________________
Les fous ouvrent les voies qu'empruntent ensuite les sages. (Carlo Dossi)
Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 1458782828-discovey2001-terre
Henri
Henri
Modérateur
Modérateur

Messages : 4812
Inscrit le : 22/09/2005
Age : 64 Masculin
Localisation : Strasbourg, France

http://goo.gl/GrrJMb

Revenir en haut Aller en bas


@Kostya a écrit:
L'exemple vient effectivement de là mais qui donne l'autorisation de tirer dans la "configuration SpaceX/Falcon"?
Des gens qui ne savent pas qu'on leur a livré de la m... Sauf à lancer des accusations sans preuves contre SpaceX...
Je rappelle qu'il ont dû après l'échec du tir tester de nombreux supports avant de constater que seuls certains d'entre eux n'étaient pas conformes au cahier des charges.

_________________
Les fous ouvrent les voies qu'empruntent ensuite les sages. (Carlo Dossi)
Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 1458782828-discovey2001-terre
Henri
Henri
Modérateur
Modérateur

Messages : 4812
Inscrit le : 22/09/2005
Age : 64 Masculin
Localisation : Strasbourg, France

http://goo.gl/GrrJMb

Revenir en haut Aller en bas


Elon Musk a officiellement ordonné l'installation d'un logiciel d'abandon d'urgence dans tous les futurs vaisseaux cargo Dragon, leur offrant une possibilité de déployer leurs parachutes lors d'un scénario de lancement non nominal.
Un tel logiciel aurait pu sauver CRS-7, d'après lui car les données télémétriques montrent qu'il a survécu à l'explosion du 2eme étage.

E Musk a écrit:Dragon a survécu non seulement à la surpression du 2eme étage mais a continué à communiquer jusqu'à ce que le véhicule ait chuté en dessous de l'horizon et soit hors de portée.

Ce logiciel devra être capable d'ouvrir et de libérer son nez conique ce qui permettra ensuite le déploiement des parachutes comme il le fait lors du retour sur terre. Ce logiciel était déjà en prévision mais pas actuellement installé sur les Dragon.
Il devrait être installé sur CRS-8 prévu en fin d'année.

Ils vont même tenter d'envoyer un submersible dans la région où les débris sont tombés à l'eau afin de voir s'ils peuvent récupérer des éléments supplémentaires pour de confirmer les conclusions initiales ou s'orienter vers une direction différente.

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 196

Source NSF

_________________
Blog sur le suivi du développement d'Orion
Wakka
Wakka
Admin
Admin

Messages : 22356
Inscrit le : 10/07/2008
Age : 60 Masculin
Localisation : Orvault 44

http://developpement-orion.over-blog.com/

Revenir en haut Aller en bas


@Henri a écrit:
Tu nies l'explication officielle ?

Je ne nie rien du tout ... que vas-tu chercher là.
Tu dis toi-même
@Henri a écrit:Je rappelle qu'il ont dû après l'échec du tir tester de nombreux supports avant de constater que seuls certains d'entre eux n'étaient pas conformes au cahier des charges.
Je ne vois pas ce qu'il y a de différent de dire qu'au moment de la conception d'un réservoir avec implantation d'un COPV
la rupture de la fixation suivie d'une montée "façon bouchon" est un scénario plus qu'improbable pour ce genre d'équipement..

Je disais donc simplement que le scénario qui s'est produit n'était pas prévisible. Du coup la balance entre choisir une bouteille plus résistante aux chocs (comme peut l'être une avec des parois métalliques) au moment de la construction n'est pas judicieuse (car aucun choc n'est à prévoir dans le fonctionnement normal) comparée à l'attrait du tout composite qui fait gagner de la masse.


Dernière édition par montmein69 le Mar 4 Aoû 2015 - 10:56, édité 1 fois
montmein69
montmein69

Messages : 17629
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas


@montmein69 a écrit:

Donc ce que je prenais pour un COPV torique est en fait un système de fixation entre le réservoir RP1 et le réservoir LOX du premier étage comme le disait Gergovie.
En fait je n'ai jamais dit ça ! Pour moi sur la photo :

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 318

les jambes que l'on voit tout autour servent à fixer le COPV sur la paroi du réservoir de l'étage ; après je pense qu'il y a un effet d'optique qui joue pas mal sur cette photo
Gergovi
Gergovi

Messages : 5255
Inscrit le : 29/03/2014
Age : 63 Masculin
Localisation : ISERE

Revenir en haut Aller en bas


Autant pour moi :wall: , je vais retirer la référence à ton nom dans mon message initial et assumer ce qui est donc une bourde.
Il est vrai qu'il est difficile de repérer les choses quand on ne sait pas vraiment ce qui est montré.

J'avance donc sur des œufs ... pour tenter de comprendre ....
La bouteille COPV serait donc le dôme argenté qu'on voit au milieu (derrière les épaules de M. Musk) ? La "bouteille" occuperait donc - sauf effet d'optique - tout le fond du réservoir et on verrait sa partie supérieure avec une fixation sur tout son pourtour par les "pattes de fixation" (tous les sommets des V étant reliés à la paroi du réservoir) ?
montmein69
montmein69

Messages : 17629
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas


@montmein69 a écrit:La bouteille COPV serait donc le dôme argenté qu'on voit au milieu (derrière les épaules de M. Musk) ? La "bouteille" occuperait donc - sauf effet d'optique - tout le fond du réservoir et on verrait sa partie supérieure avec une fixation sur tout son pourtour par les "pattes de fixation" (tous les sommets des V étant reliés à la paroi du réservoir) ?

Est-ce possible que sur cette photo, on ne voit pas les bonbonnes car... elles n'y seraient tout simplement pas montées (?!), entre d'une part la paroi, et d'autre part la jonction, en forme de "pont" entre chaque paire de pattes ?
Eloi
Eloi

Messages : 245
Inscrit le : 26/08/2012
Age : 36 Masculin
Localisation : Région lyonnaise

Revenir en haut Aller en bas


@montmein69 a écrit:
La bouteille COPV serait donc le dôme argenté qu'on voit au milieu (derrière les épaules de M. Musk) ? (...) avec une fixation sur tout son pourtour par les "pattes de fixation" (tous les sommets des V étant reliés à la paroi du réservoir) ?
Voilà, c'est ce que je crois voir sur la photo .
mais Eloi qui vient d'intervenir a peut-être raison ... (Cependant je m'imagine mal toute une floppée de COPV par réservoir - du moins ici, en l'occurrence pour le réservoir du 1er étage - donc de RP-1 - d'après ce que dit Space Opera )
Gergovi
Gergovi

Messages : 5255
Inscrit le : 29/03/2014
Age : 63 Masculin
Localisation : ISERE

Revenir en haut Aller en bas


Gergovie a écrit:mais Eloi qui vient d'intervenir a peut-être raison ... (Cependant je m'imagine mal toute une floppée de COPV par réservoir - du moins ici, en l'occurrence pour le réservoir du 1er étage - donc de RP-1 - d'après ce que dit Space Opera )

L'hypothèse est peut-être un peu farfelue, alors je vais en ajouter une deuxième : si j'ai bien compris, les COPV sont pressurisés, donc peut-on supposer qu'ils soient sphériques et donc... nombreux ? Je ne parierai pas 5€ sur ces suppositions, peut-être toutefois un paquet de M&Ms  :|
Eloi
Eloi

Messages : 245
Inscrit le : 26/08/2012
Age : 36 Masculin
Localisation : Région lyonnaise

Revenir en haut Aller en bas


Pour ma part , mais sans preuve, je vois assez mal une bouteille de pressurisation d'Helium avoir un diamètre de la taille du diamètre du réservoir RP1 du premier étage.

Ce qu'on voit doit être comme je le pensais, la zone de liaison entre deux réservoirs, le dôme argenté qu'on voit au centre appartenant au réservoir du dessous, et le cercle de "liaisons" montées en V participant à la liaison entre les réservoirs ou avec une zone inter-réservoir. Liaison complétée par des cordons de soudure.
Et on ne verrait aucune "bouteille" COPV sur cette vue.

Mais c'est évidemment impossible de confirmer ou d'infirmer avec le peu d'information qu'on a.
Peut-être quelqu'un a-t'il accès au L2 de SFN ????
montmein69
montmein69

Messages : 17629
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas


@montmein69 a écrit:Pour ma part , mais sans preuve, je vois assez mal une bouteille de pressurisation d'Helium avoir un diamètre de la taille du diamètre du réservoir RP1 du premier étage.

Ce qu'on voit doit être comme je le pensais, la zone de liaison entre deux réservoirs, le dôme argenté qu'on voit au centre appartenant au réservoir du dessous, et le cercle de "liaisons" montées en V participant à la liaison entre les réservoirs ou avec une zone inter-réservoir. Liaison complétée par des cordons de soudure.
Et on ne verrait aucune "bouteille" COPV sur cette vue.
Je serai du même avis. Je pense que tu avais vu juste déjà quelques posts plus haut à ce sujet.

@montmein69 a écrit:Mais c'est évidemment impossible de confirmer ou d'infirmer avec le peu d'information qu'on a.
Peut-être quelqu'un a-t'il accès au L2 de SFN ????
Dont je n'ai jamais voulu payer l'accès.

_________________
Les fous ouvrent les voies qu'empruntent ensuite les sages. (Carlo Dossi)
Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 1458782828-discovey2001-terre
Henri
Henri
Modérateur
Modérateur

Messages : 4812
Inscrit le : 22/09/2005
Age : 64 Masculin
Localisation : Strasbourg, France

http://goo.gl/GrrJMb

Revenir en haut Aller en bas


J'ai l'abonnement, je regarderai demain pour ce détail. Mais je ne suis pas sur que ça relève du L2, c'est plus dans les centaines de pages publiques de NSF sur le sujet que tu trouveras ton bonheur.
Space Opera
Space Opera
Modérateur
Modérateur

Messages : 12333
Inscrit le : 27/11/2005
Age : 47 Masculin
Localisation : France

https://www.forum-conquete-spatiale.fr

Revenir en haut Aller en bas


J'ai commencé à parcourir quelques pages ..... mais apparemment pas de fonction de recherche ..... :x

Je suis tombé sur une image d'artiste .... d'avant le vol CRS-7 et dont il faudra attendre  (un peu ? beaucoup ?) pour voir cela en vrai lors d'un vol après fiabilisation de la Falcon 9 : c'est l'extraction de IDA du trunk de la Dragon  - à l'aide du bras Canadarm _ pour l'installer sur la station.

Et il faudra un peu de patience supplémentaire pour voir une capsule venir s'y amarrer.

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 Crs-7_10
montmein69
montmein69

Messages : 17629
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas


Est-ce que cette vue du second étage (version récupérable) peut aider ?

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 Unknow10
BBspace
BBspace
Rédacteur
Rédacteur

Messages : 2299
Inscrit le : 21/11/2009
Age : 72 Masculin
Localisation : Seine-et-Marne

Revenir en haut Aller en bas


on peut tout voir plus ou moins distinctement sur quelques vidéos live de lancements, filmant l’intérieur des réservoirs, ici crs-5 pour illustrer .

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 Sans_t19

vous l'avez meme EN GIF


sinon, la même photo d'elon devant le réservoir, en beaucoup plus grand en couverture de CE PDF
yoann
yoann

Messages : 5681
Inscrit le : 31/01/2007
Age : 35 Masculin
Localisation : indre et loire

Revenir en haut Aller en bas


@BBspace a écrit:Est-ce que cette vue du second étage (version récupérable) peut aider ?

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 Unknow10
c'est intéressant : on voit au moins ce qui semble être 6 sphères dans la partie orangée, qui doivent donc être des COPV ;

d'un vol à l'autre les modèles peuvent changer puisque sur la photo que j'avais reproduite concernant la CRS-4 (et qui rejoint la photo de yoann ci-dessus ) les COPV du 2ème étage n'étaient pas sphériques :
Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 11781780_10153423383063972_4188210085474352875_n
Gergovi
Gergovi

Messages : 5255
Inscrit le : 29/03/2014
Age : 63 Masculin
Localisation : ISERE

Revenir en haut Aller en bas

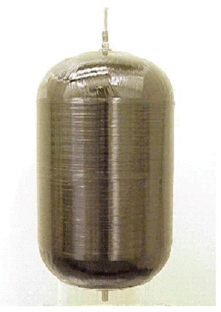

On serait donc sur des modèles ayant ce design

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 61991010

La fixation étant réalisée avec des "struts" en assez petit nombre (sans doute d'autres fixations sur la paroi du réservoir)

Les prises de vue étant floues sur les bords (grand angle ? fish-eye ?) on a l'impression d'un deml-cylindre.

Sur le schéma posté par BBspace du second étage, on aurait l'explication de la pénétration d'une partie sphérique d'un réservoir dans l'autre ?

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 2d_yta10
montmein69
montmein69

Messages : 17629
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas


ça y est j'ai retrouvé le libellé de cette photo :

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 2015-07-20-152727-350x261

" COPV support in the first stage "

je l'avais vu aussi précisé ailleurs mais là c'est dans l'article de Nasaspaceflight du 20 juillet :
http://www.nasaspaceflight.com/2015/07/spacex-falcon-9-failure-investigation-focuses-update/

(après, est-ce que la partie plus ou moins gris clair dans le coin en bas à droite est un COPV .... mystère en fait ? Mais nous avons bien à faire à des jambes-support de COPV)
Gergovi
Gergovi

Messages : 5255
Inscrit le : 29/03/2014
Age : 63 Masculin
Localisation : ISERE

Revenir en haut Aller en bas


Gergovie a écrit:ça y est j'ai retrouvé le libellé de cette photo :

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 2015-07-20-152727-350x261

" COPV support in the first stage "

Oui on voit bien ces "supports" (struts) mais ils sont utilisés par dizaines sur le lanceur, pas seulement pour fixer les COPV.
L'article en question, voulait montrer pour la première fois, ce qu'était un tel  "support", et sur l'image on en voyait effectivement plusieurs, mais
pas utilisés pour fixer un COPV , seulement du même modèle,  d'où la confusion que j'avais pu faire (présence d'un COPV torique qui n'en était pas un).
Il y avait d'ailleurs dans le même article de SFN un schéma technique aussi.

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 2015-013
montmein69
montmein69

Messages : 17629
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas


Un débris de Falcon 9 retrouvé aux larges des îles de Scilly (Grande Bretagne), les garde-côtes estiment qu'il provient de ce lancement CRS-7

source BBC: http://www.bbc.com/news/uk-england-cornwall-34941462

Falcon 9 v1.1 (CRS-7) - 28.6.2015 [Echec] - Page 15 _86917111_rocketclean
RD107
RD107
Donateur
Donateur

Messages : 968
Inscrit le : 17/04/2007
Age : 71 Masculin
Localisation : France - Nord

Revenir en haut Aller en bas


c'est une jupe inter étage (entre le 1er et 2 eme étage)
fab37toto
fab37toto

Messages : 1139
Inscrit le : 17/08/2009
Age : 38 Masculin
Localisation : Tours

Revenir en haut Aller en bas


@fab37toto a écrit:c'est une jupe inter étage (entre le 1er et 2 eme étage)

Laisser tomber sa jupe, du moment que c'est sur une plage, ça va...

OK, :iout:
David L.
David L.
Modérateur
Modérateur

Messages : 19831
Inscrit le : 16/08/2009
Age : 46 Masculin
Localisation : Troisième planète

Revenir en haut Aller en bas

Page 15 sur 16 Précédent  1 ... 9 ... 14, 15, 16  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
