 Quelques questions concernant les dimensions de l'Atlas V

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Katapros


Katapros

Masculin Nombre de messages : 109
Age : 17
Localisation : Mimet
Date d'inscription : 25/03/2017

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptyDim 13 Jan 2019 - 12:00

Bon dimanche à tous.
Tout d'abord je ne sais pas trop où poster ce sujet, donc si un administrateur veut le déplacer vers un endroit plus approprié je ne serais pas contre.

Je suis en train de concevoir une maquette de l'Atlas V (version 411) qui a envoyé Osiris Rex vers Bennu en 2016. Mon objectif est de réaliser la maquette la plus détaillée possible, avec séparation des étages, de la coiffe et de la sonde. La sonde a été modélisée, ainsi que la coiffe, et le tout est prêt à être imprimé en 3D. Je m'attaque maintenant à la conception de l'adaptateur de charge utile (que l'on voit sur la photo ci dessous, entre la sonde et les demi-coiffes), et j'aimerais connaître ses dimensions exactes, pour coller au maximum à la réalité.

Quelques questions concernant les dimensions de l'Atlas V Ksc-2010

La prochaine partie (un peu plus conséquente) sera le Centaur, sur lequel j'ai aussi très peu d'infos, uniquement la longueur de la partie cylindrique et le diamètre.

Si quelqu'un a des infos là dessus, je suis preneur  cheers.
Revenir en haut Aller en bas
BBspace
Rédacteur FCS
Rédacteur FCS

BBspace

Masculin Nombre de messages : 1964
Age : 71
Localisation : Seine-et-Marne
Date d'inscription : 21/11/2009

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Re: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptyDim 13 Jan 2019 - 12:08

Il me semble que tu vas trouver ton bonheur là-dedans :

http://large.stanford.edu/courses/2011/ph240/miller2/docs/AVUG_Rev11_March2010.pdf
Revenir en haut Aller en bas
Katapros


Katapros

Masculin Nombre de messages : 109
Age : 17
Localisation : Mimet
Date d'inscription : 25/03/2017

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Re: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptyDim 13 Jan 2019 - 12:43

Merci beaucoup, j'ai trouvé ce que je voulais, je vais maintenant pouvoir vous faire suivre le montage de la maquette une fois que j'aurais tout imprimé.
Revenir en haut Aller en bas
Wakka
Admin
Admin

Wakka

Masculin Nombre de messages : 19452
Age : 59
Localisation : Orvault 44
Date d'inscription : 10/07/2008

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Re: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptyDim 13 Jan 2019 - 13:02

Katapros a écrit:
Merci beaucoup, j'ai trouvé ce que je voulais, je vais maintenant pouvoir vous faire suivre le montage de la maquette une fois que j'aurais tout imprimé.

[mod]Alors, transfert du sujet dans la rubrique "Collections et maquettes" Wink
Wakka[/mod]

_________________
Blog sur le suivi du développement d'Orion
Revenir en haut Aller en bas
http://developpement-orion.over-blog.com/
Katapros


Katapros

Masculin Nombre de messages : 109
Age : 17
Localisation : Mimet
Date d'inscription : 25/03/2017

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Re: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptySam 23 Mar 2019 - 13:17

Voilà quelques mois que je me suis lancé sur ce projet, et je commence à voir le bout de la partie conception. Je vais donc partager ici les captures faites sur Fusion 360. A noter que je viens de terminer le CCB qui est en cours d'impression, et que je vais commencer cet après midi le booster AJ-60A (qui ne sera pas donc présent sur les images Very Happy ). La coiffe a été faite sur Solidworks donc elle n'est elle non plus, pas sur l'assemblage final.
Quelques questions concernant les dimensions de l'Atlas V Assemb12  Quelques questions concernant les dimensions de l'Atlas V Ccb_912  Quelques questions concernant les dimensions de l'Atlas V Centau12

Edit: serait-il possible de renommer le sujet en "Atlas V Osiris-Rex 1/72, conception et montage par Katapros" ?
Revenir en haut Aller en bas
Katapros


Katapros

Masculin Nombre de messages : 109
Age : 17
Localisation : Mimet
Date d'inscription : 25/03/2017

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Re: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptySam 23 Mar 2019 - 13:33

Je rajoute ce message pour partager l'ensemble des pièces déjà imprimés en 3D, et aussi pour demander quelques infos sur les SRBs de l'Atlas:
-de combien est inclinée la tuyère (si elle l'est)
-a-t'on des photos montrant précisément le mécanisme qui permet d'attacher le booster au premier étage ?
Quelques questions concernant les dimensions de l'Atlas V Img_2012  Quelques questions concernant les dimensions de l'Atlas V Img_2011  Quelques questions concernant les dimensions de l'Atlas V Img_2010

Voilà donc les deux demi coiffes, l'étage Centaur (imprimé en deux parties pour le faire rentrer dans la Photon) et la jupe inter étage.
Revenir en haut Aller en bas
BBspace
Rédacteur FCS
Rédacteur FCS

BBspace

Masculin Nombre de messages : 1964
Age : 71
Localisation : Seine-et-Marne
Date d'inscription : 21/11/2009

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Re: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptySam 23 Mar 2019 - 14:28

D'après ce document, l'angle de la tuyère est de 3°.

http://www.thespacereview.com/article/3658/1
Revenir en haut Aller en bas
BBspace
Rédacteur FCS
Rédacteur FCS

BBspace

Masculin Nombre de messages : 1964
Age : 71
Localisation : Seine-et-Marne
Date d'inscription : 21/11/2009

Quelques questions concernant les dimensions de l'Atlas V Empty
MessageSujet: Re: Quelques questions concernant les dimensions de l'Atlas V   Quelques questions concernant les dimensions de l'Atlas V EmptySam 23 Mar 2019 - 14:32

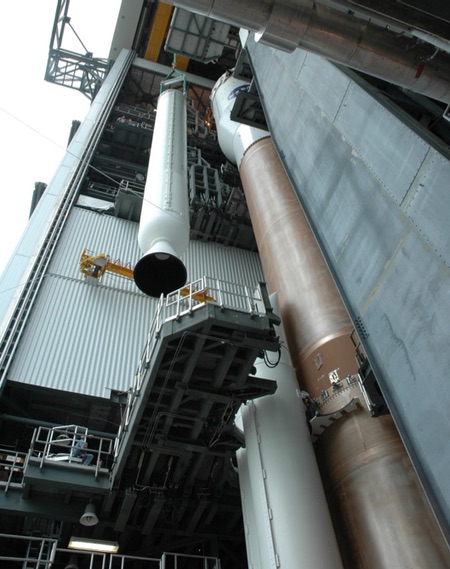

Une photo parmi d'autres :
