Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 10:10


@Giwa a écrit:
Si ce fluide est un liquide pratiquement incompressible, on peut faire un test de montée en pression jusqu'à la rupture sans expulser au loin le dôme supérieur du réservoir.

Pour un premier test allant jusqu'à la destruction, cela peut effectivement utiliser un liquide quasi incompressible comme de l'eau (à température ambiante ?). Cela permettra de recueillir une première fournée de données et un graphique parlant
@PierredeSedna a écrit:
il faudrait au minimum que l'on nous présente un graphique avec la courbe d'augmentation de la pression jusqu'au moment fatidique de l'explosion.

@Syl35 a écrit:Tout dépend s'ils veulent tester la tenue mécanique en conditions cryo.
Il est probable qu'ils commencent par une pressurisation à l'air comprimé (ou autre gaz) à température ambiante pour vérifier la tenue à des pressions nominales, puis essai cryo et mise en pression comme pour le mk1.
Ils ne vont pas forcément aller à rupture mais ils vont en tous cas appliquer un coef de sécurité suffisamment élevé pour lever tout doute sur la tenue mécanique des dômes et soudures.
Et pourquoi pas faire plusieurs essais pour générer un peu de fatigue aussi

Je rejoins cette réflexion. Car en utilisation future (dans des modèles de mise au point SN-x ou ensuite dans le modèle final qui sera rechargeable en LOX ou LCH4 au sol et en orbite) les contraintes seront réalisées par un ergol cryogénique (et pressurisation à l'hélium ?).
Donc tester (déformation, soudures, ...) nécessitera peut-être (sans doute ?) aussi de le faire dans d'autres conditions plus proches de celles qu'il faudra supporter en utilisation finale ?
Alors une série d'essais à prévoir "à la chaine" jusqu'à disposer d'une version de réservoir pleinement satisfaisante ?  Ou une mise au point incrémentale avec des vols de différents SN-x ?

montmein69

Messages : 17631
Inscrit le : 01/10/2005

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 10:17


@montmein69 a écrit:Car en utilisation future (dans des modèles de mise au point SN-x ou ensuite dans le modèle final qui sera rechargeable en LOX ou LCH4 au sol et en orbite) les contraintes seront réalisées par un ergol cryogénique (et pressurisation à l'hélium ?).

Pressurisation par recyclage des ergols gazéifiés et chauffés ! :eeks:

Cf. https://www.forum-conquete-spatiale.fr/t20559p25-le-moteur-fusee-raptor-de-spacex#458675

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6464
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 11:01


@Anovel a écrit:Je me pose une question:
Pourrait-on réaliser un dôme en inox forgé d'une seule pièce ? ou emboutis ?
Techniquement c'est envisageable.

Les deux demi-coque du sous-marin Nautile (-6000 m ) on bien été forgé en titane.

Les avionneurs réalisent des grandes pièces par des robots marteleurs, c'est une grande machine qui avec plein de petits marteaux , et martèle une tôle sur une forme.

En impression c'est possible , mais pas pertinent.
Autant faire du composite avec une pièce  de jonction métallique.

Comme le bulkhead du 787 (partie arrière du fuselage qui ferme la partie pressurisé) .
http://www.jeccomposites.com/knowledge/international-composites-news/pressure-bulkhead-boeing-787

OXIA

Messages : 191
Inscrit le : 31/08/2009
Age : 49 Masculin
Localisation : MEAUX

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 11:53


Le teste semble avoir été fait à l'eau jusqu'à rupture

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Bopper10

Syl35

Messages : 827
Inscrit le : 02/08/2012
Age : 38 Masculin
Localisation : Rennes

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 12:13


pour ceux qui veulent revoir le geyser ça a laché à 5h45'40''  sur la webcam de LabPadre

novice

Messages : 32
Inscrit le : 13/12/2019
Age : 33 Masculin
Localisation : france

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 12:17


Cette nuit, dans les commentaires de la vidéo, quelqu'un parlait d'un test de pressurisation à l'azote liquide pour les conditions cryo... mais je ne sais pas ce que ça vaut comme source...
Fabien0300
Fabien0300
Rédacteur-Donateur
Rédacteur-Donateur

Messages : 2219
Inscrit le : 22/10/2016
Age : 34 Masculin
Localisation : Nord

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 12:53


@Fabien0300 a écrit:Cette nuit, dans les commentaires de la vidéo, quelqu'un parlait d'un test de pressurisation à l'azote liquide pour les conditions cryo... mais je ne sais pas ce que ça vaut comme source...

Avec une humidité à 84% il y aurait peut-être un peu plus de condensation, non?
Je pense vraiment que l'essai a été fait à l'eau.

Syl35

Messages : 827
Inscrit le : 02/08/2012
Age : 38 Masculin
Localisation : Rennes

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 13:34


Ben dites donc... C'est vite construit et explosé... De l'itération rapide... Espérons qu'on aura quelques bribes d'infos intéressantes sur les résultats.

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6464
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 14:55


Bonjour En 2016 (si mes souvenirs sont bons) ils avaient déjà réalisé un test de pressurisation jusqu’a Rupture d’un réservoir en fibre de carbone (ancien its de 12 m de diamètre)dont la vidéo avait été présentée par Musk lors de l’iac 2017 (je ne l’ai pas retrouvée, elle doit traîner sur le forum)Ils avaient donc commencé par là. Finalement si ils avaient fait de même ça aurait peut-être permis d’éviter « l’incident » du mk1.

Craps
Donateur
Donateur

Messages : 805
Inscrit le : 08/06/2017
Age : 41 Masculin
Localisation : Issoire 63

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 15:00


Oui. Ils apprennent de leurs erreurs.

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6464
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 19:56

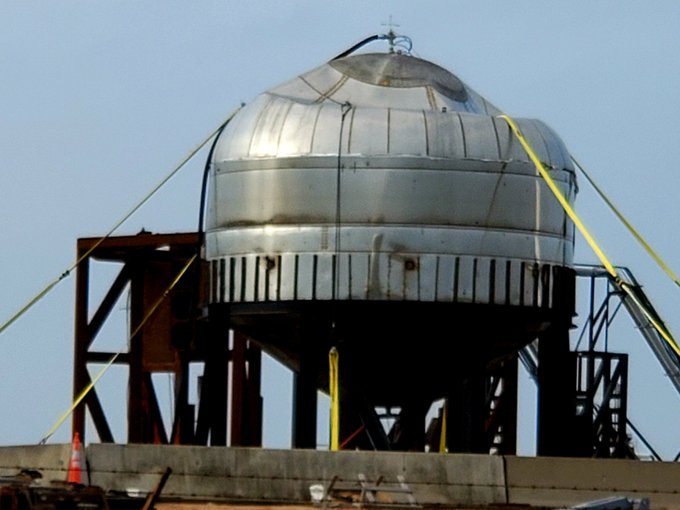

Elon Musk : "La soudure du dôme a atteint 7,1 bars, ce qui est assez bon car ~ 6 bars sont nécessaires pour le vol orbital. Avec des pièces plus précises et de meilleures conditions de soudage, nous devrions atteindre ~ 8,5 bars, ce qui est le facteur de sécurité de 1,4 requis pour le vol habité."

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 EN7d6PWW4AAyz7y?format=jpg&name=small
Fabien0300
Fabien0300
Rédacteur-Donateur
Rédacteur-Donateur

Messages : 2219
Inscrit le : 22/10/2016
Age : 34 Masculin
Localisation : Nord

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Ven 10 Jan 2020 - 22:06


@Fabien0300 a écrit:Elon Musk : "La soudure du dôme a atteint 7,1 bars, ce qui est assez bon car ~ 6 bars sont nécessaires pour le vol orbital. Avec des pièces plus précises et de meilleures conditions de soudage, nous devrions atteindre ~ 8,5 bars, ce qui est le facteur de sécurité de 1,4 requis pour le vol habité."

[img]

Ils vont dans la bonne direction, ce dont d'ailleurs je ne doutais pas. Je rappelle que les sources citées à la fin du fil sur le Starship Mk1 indiquaient que l'explosion qui a détérioré ce premier prototype avait pu intervenir alors que la pression sous le dôme était montée à 4 ou 5 bars. En deux mois, leur performance s'est accrue de 40 à 50%.

Mais je persiste à penser que l'épaisseur de 4 mm pour les parois est tout juste suffisante. La cure supplémentaire d'amaigrissement envisagée pour les prochains prototypes sera-t-elle maintenue ? Aux motoristes de jouer afin que la performance du Starship pour le nombre de tonnes sur orbite soit maintenue à un niveau correct.
PierredeSedna
PierredeSedna
Donateur
Donateur

Messages : 1649
Inscrit le : 24/08/2017
Age : 61 Masculin
Localisation : Région Ile-de-France

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Sam 11 Jan 2020 - 10:31


La face externe de la paroi du réservoir sera bien aussi celle du Starship ? Donc dimensionnée (en épaisseur) pour supporter les aléas d'impacts (micro-météorites, impact de cailloux déplacés par les jets des moteurs lors de phases de vol proches du sol, et toute autre sollicitation ...) ?
montmein69
montmein69

Messages : 17631
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Sam 11 Jan 2020 - 10:38


À ce jour c'est ça le plan, mais personne ne peut te dire pour demain.

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6464
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Sam 11 Jan 2020 - 10:59


Oui c'est "l'idée" qui a été indiquée au début du projet ....

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Starsh11

mais tout peut évoluer ....

La contrainte de masse étant un des paramètres importants à gérer (parmi tant d'autres).
montmein69
montmein69

Messages : 17631
Inscrit le : 01/10/2005
Age : 69 Masculin
Localisation : région lyonnaise

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Sam 11 Jan 2020 - 23:53


Fabien0300
Fabien0300
Rédacteur-Donateur
Rédacteur-Donateur

Messages : 2219
Inscrit le : 22/10/2016
Age : 34 Masculin
Localisation : Nord

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Dim 12 Jan 2020 - 5:42


@Craps a écrit:Bonjour En 2016 (si mes souvenirs sont bons) ils avaient déjà réalisé un test de pressurisation jusqu’a Rupture d’un réservoir en fibre de carbone (ancien its de 12 m de diamètre)dont la vidéo avait été présentée par Musk lors de l’iac 2017 (je ne l’ai pas retrouvée, elle doit traîner sur le forum)Ils avaient donc commencé par là. Finalement si ils avaient fait de même ça aurait peut-être permis d’éviter « l’incident » du mk1.

Le mk1 a été très utile pour la sélection CLPS.  ;)
Et merci Yosaku.

Laïka

Messages : 485
Inscrit le : 22/05/2008
Age : 40 Masculin
Localisation : .

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Dim 12 Jan 2020 - 7:33


Il semble que la rupture se situe cette fois dans le dôme même entre les pièces extérieures et le milieu du dôme. Ils vont surement analyser cette partie pour savoir si c'est un problème lié à la soudure ou une détrempe du métal aux alentours !
Mais belle progression quand même !

Anovel

Messages : 1545
Inscrit le : 03/10/2017
Age : 62 Masculin
Localisation : 62 Le Portel

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Dim 12 Jan 2020 - 13:24


apparemment ils ont investi dans une machine de découpe au jet d'eau
Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Index.php?action=dlattach;topic=48895

novice

Messages : 32
Inscrit le : 13/12/2019
Age : 33 Masculin
Localisation : france

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Lun 13 Jan 2020 - 16:20


@Anovel a écrit:Il semble que la rupture se situe cette fois dans le dôme même entre les pièces extérieures et le milieu du dôme. Ils vont surement analyser cette partie pour savoir si c'est un problème lié à la soudure ou une détrempe du métal aux alentours !
Mais belle progression quand même !
Quelqu'un aurait-il une photo de la partie qui a rompu?
Roch
Roch

Messages : 109
Inscrit le : 11/01/2018
Age : 33 Masculin
Localisation : Montpellier

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Lun 13 Jan 2020 - 16:28


@Roch a écrit:Quelqu'un aurait-il une photo de la partie qui a rompu?
Starship SN1 (ex Mk3) (Boca Chica) - Page 6 1605453
Starship SN1 (ex Mk3) (Boca Chica) - Page 6 1605449
L'Augure
L'Augure

Messages : 394
Inscrit le : 16/11/2018
Age : 20 Masculin
Localisation : Seine et marne

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Lun 13 Jan 2020 - 16:30


On a des photos du dôme déformé après la dépression, mais la rupture n'est pas aisément visible. Les meilleurs images de la rupture sont les vidéos floues de nuit mais du coup on n'y voit... goutte :D
Thierz
Thierz
Admin
Admin

Messages : 6464
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Lun 13 Jan 2020 - 19:27


@Thierz a écrit:On a des photos du dôme déformé après la dépression, mais la rupture n'est pas aisément visible. Les meilleurs images de la rupture sont les vidéos floues de nuit mais du coup on n'y voit... goutte :D
Merci, l'Augure. ;)
Cependant, comme le fait remarquer Thierz, j'ai déjà vu les photos du dôme déformé et cherchais (et cherche toujours d'ailleurs) à voir la partie qui a rompu... Mais visiblement les photos ne circulent pas encore... :scratch:
Roch
Roch

Messages : 109
Inscrit le : 11/01/2018
Age : 33 Masculin
Localisation : Montpellier

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Lun 13 Jan 2020 - 20:08


Petite comparaison que je me suis amusé à calculer en voyant l'état de la tôle du dôme toute tordue. Notre starship SN1 a une paroi en inox épaisse de 4 mm pour un diamètre de 9 m. On le sait, mais ce n'est pas très parlant.

Pour rendre ça plus palpable, je me suis demandé quelle serait l'épaisseur de la paroi si on ramenait notre starship à la taille d'une bouteille standard de soda 1,5 L. Faisons fi des virgules, une bouteille de soda mesure ~9 cm de diamètre soit pile cent fois moins que le starship, ce qui fait que notre paroi de 4 mm se transforme en 40 µm.

40 microns, c'est à peu près :

  • l'épaisseur de 2 feuilles de papier aluminium culinaire superposées,
  • l'épaisseur d'un ruban de scotch,
  • moins que l'épaisseur d'une feuille A4 standard
  • bien moins que l'épaisseur de plastique d'une bouteille de soda


Vous voyez l'idée. Du coup, quand je vois la tronche du dôme, toute tordue, je comprends mieux : si notre revêtement bien soudé peut contenir des pressions positives assez importantes sans se déformer (7 bar), ce n'est pas le cas pour les pressions négatives. L'idée de prendre à la main, même sans appuyer, une bouteille de Coca à la paroi fine comme 2 papiers alus, suffit à prendre conscience que c'est très fin et fragile.

_________________
Documents en édition libre pour le FCS (Google Drive) :
Thierz
Thierz
Admin
Admin

Messages : 6464
Inscrit le : 12/03/2008
Age : 43 Autre / Ne pas divulguer
Localisation : Grenoble-Chambéry

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Mar 14 Jan 2020 - 7:38


Merci Thierz pour ce rappel des mesures d'épaisseurs :up8:
Astro-notes
Astro-notes
Donateur
Donateur

Messages : 13377
Inscrit le : 12/04/2006
Age : 78 Masculin
Localisation : Corse du Sud

http://astro-notes.org

Revenir en haut Aller en bas

Starship SN1 (ex Mk3) (Boca Chica) - Page 6 Empty Re: Starship SN1 (ex Mk3) (Boca Chica)

Message le Mar 14 Jan 2020 - 8:07


@Thierz a écrit:On a des photos du dôme déformé après la dépression, mais la rupture n'est pas aisément visible. Les meilleurs images de la rupture sont les vidéos floues de nuit mais du coup on n'y voit... goutte :D


Lors du test , il n'y a pas eu une rupture franche, mais plusieurs ruptures au niveau de la soudure périmétrique dôme/fuselage.

Le problème de ce type de soudure de tôle fine en mode forain pour ce proto, c'est le manque de contrôle de l'environnement où est réalisé la soudure.
Il faut des contraintes thermique les plus homogène possible.
C'est la différence entre la phase proto, ou tu créer l'objet , et la phase production, ou tu créer les outils pour le réaliser.

OXIA

Messages : 191
Inscrit le : 31/08/2009
Age : 49 Masculin
Localisation : MEAUX

Revenir en haut Aller en bas

Page 6 sur 16 Précédent  1 ... 5, 6, 7 ... 11 ... 16  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
